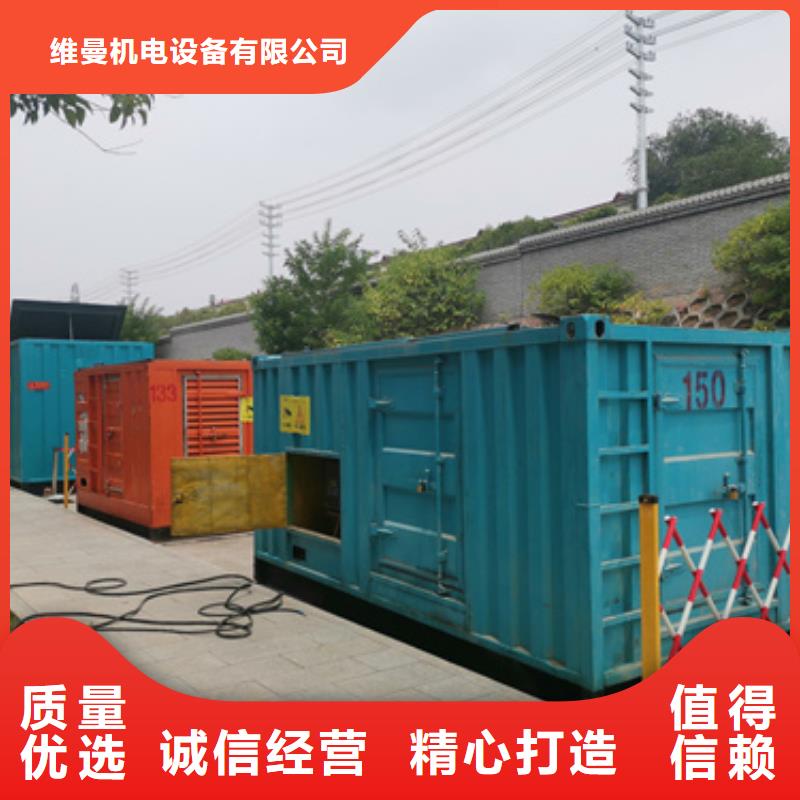

出租应急发电车

柴油发电机组的直流电动机启动 电动机启动系统由操作人员通过踏板和杠杆操作启动开关，使电动机的齿轮啮入飞轮齿圈或者操作人员揿下启动按钮，电磁开关通电吸合，控制启动机和齿轮啮入轮齿圈带动柴油机启动。 1．启动电动机的离合机构 启动电动机轴上的啮合齿轮在启动时，才与发动机曲轴上的飞轮齿圈相啮合，而当发动机开始运行后，启动电动机应立即与曲轴分。否则当发动机转速升高，使启动电动机大大超速旋转，产生很大的离心力，造成损坏，甚至使启动电动机电枢飞散。因此，启动电动机必须装离合机构。启动时保证启动电动机的动力能传递给曲轴，启动后能切断启动电动机与发动机曲轴的联系。 常用的离合机构有以下几种： (1)弹簧离合机构这种机构套装在启动机电枢轴上，驱动齿轮的右端活套在花键套筒的左端的外圆上，两个扇形块装入齿轮右端相应缺口中并伸人花键套筒左端的环檜内，这样齿轮和花键套筒可一起作轴向移动，两者可相对滑转。离合弹簧在自由状态下的内径小于齿轮和套筒相应外圆面的直径，安装时紧在外圆面上。启动机带动花键套筒旋转，有使离合弹簧收缩的趋势，由于离合弹簧被箍在相应外圆面上，于是，启动机扭矩靠弹簧与外圆面的摩擦传给驱动齿轮，从而带动飞轮圈转动。当机启动后，齿轮有比套筒转速快的趋势，弹簧胀开，离合齿轮在套簡上滑动，从而使齿轮与飞轮齿圈脱开。 该离合机构较简单，所配用的ST614型启动机，其电压为流24V、功率为5.3kW，操作方便，因而得到广泛应用。 （2）摩擦片式离合机构摩擦片式离合机构。这种离合结构这样装配的，内花键壳9装在具有右旋外花键上，主动片8套在内花键壳9的导槽中，而从动片6与主动片8相间排列，旋装在花键套10上的螺母2与摩擦片之间，装有弹性3圈，压环4和调整垫片5。驱动齿轮右端的形部分有一个导槽，从动片齿形凸缘装入此导槽之中， 装卡环7，以防止启动机驱动齿轮1与从动片松脱。离合结构装好后摩擦片之间无压紧力。 启动时，花键套10按顺时针方向转动，靠内花键壳9与花键套10之间的右旋花键，使内花键壳在花键套上向左移动将摩擦片压紧，从而使离合机构处于接合状态，启动机的扭矩靠摩擦片之间的摩擦传给驱动齿轮，带动飞轮齿圈转动。发动机启动后，驱动齿轮相对于花键套转速加快，内花键壳在花键套上右移，于是摩擦片便松开，离合机构处于分离状态。 该离合机构摩擦力矩的调整，即调整垫片5可改变内花键壳端部与弹性垫圈之间的间隙，以控制弹性垫圈的变形量，从而调整离合机构所能传递的 摩擦力矩。 摩擦片式的离合机构由于可传动的扭矩较大。因此，通常用于较大启动扭矩的柴油机上。 2.启动机电嵫操机构 为柴油机所用的ST614型启动机的结构图。它由串激式直流电动机作启动机，其功率为5.3kW，电压为24V，此外，还有电磁开关和离合机构等部件组成。 为电磁操纵机构启动机电气接线图。 启动时，打开电路锁钥（即电路开关），然后，揿下启动按钮4，电路接通，于是电流通入牵引电磁铁两个线圈：即牵引电磁铁线圈和保持线圈，两个线圈产生同一方向的磁场吸力，吸引铁心左移，并带动驱动杠杆8摆动，使启动机的齿轮与飞轮齿圈进行啮合。铁心1继续向左移，于是，启动开关5触点闭合，启动直流电动机电路接通，直流电动机开始运转工作，同时与启动开关与并联的牵引线圈被短路失去作用，牵引继电器由保持线圈所产生磁场吸力保持铁心位置不动。 启动后，应及时松开启动按钮，使其回到断开位置，并转动电路锁钥，切断电源，以防启动按钮卡住，电路切不断，牵引继电器继续通电。此时，由于电路已切断，保持线圈磁场消失，在复位弹簧的作用下，铁心右移复原位，直流电动机断电停转。同时，齿轮驱动杠杆也在复位弹簧的作用下，使齿轮退出啮合。

不同类型的发电机喷射系统的控制功能布置不完全一样 控制装置主要构成与工作原理 电控柴油喷射系统中的控制装置由电控单元、各种传感器、执行器以及连接它们的控制电路所组成。不同类型的电控柴油发电机喷射系统的控制功能、控制方式和控制电路的布置不完全一样，但基本原理相似。 传感器 ①温度传感器为掌握柴油机的热状态，计算进气量及进行排气净化处理，需要有能够连续、地测量冷却水温度、进气温度与排气温度的传感器。温度传感器种类很多，如热敏电阻式、半导体二极管式、热电偶式等。目前，柴油机常用热敏电阻传感器作为温度传感器，其利用对温度敏感的电阻，阻值随温度变化的原理而工作。热敏电阻温度传感器的测量电路比较简单，只要把传感器与一个精密电阻串联连接到一个稳定的电源上，就可利用串联电阻上的分压值反映温度的变化。 ②节气门位置传感器节气门位置传感器安装在节气门轴上，与节气门联动。其功用是将节气门的位置或开度转换成电信号传输给电控单元(ECU)，作为电控单元判定柴油机运行工况的依据。 节气门位置传感器有开关型和线性输出型两种。开关型节气门位置传感器的内部有两个触点，分别为怠速触点和全负荷触点。与节气门同轴的接触凸轮控制两个触点的闭合或断开。当柴油机在怠速时，节气门接近关闭，怠速触点闭合，这时电控单元将指令电磁喷油器增加喷油量以加浓混合气。全负荷时，节气门全开，使全负荷触点闭合，这时电控单元将输出脉冲宽度长的电脉冲，以实现全负荷加浓。线性输出型节气门位置传感器是一个线性电位计，由节气门轴带动电位计的滑动触点。当节气门的开度不同时，电位计输出的电压也不同，从而将节气门由全闭到全开的各种开度转换为大小不等的电压信号传输给电控单元，使其地判定柴油机的运行工况。 ③曲轴位置传感器曲轴位置传感器通常安装在分电器内，用来检测柴油机转速、曲轴转角以及作为控制点火和喷射信号源的 缸和各缸压缩行程上止点信号。按照信号产生原理有光电式曲轴位置传感器、传感器。 ④氧传感器氧传感器安装在排气管内。因排气中氧的浓度可以反映混合气空燃比的情况，所以在电控燃油喷射系统中可用于空燃比校正的反馈信号。目前，常用二氧化钛(Ti02)和二氧化锆(Zr02)两种材料。 二氧化锆氧传感器的基本元件是专用陶瓷体，即二氧化锆固体电解质管，亦称锆管：管固定在带有安装螺纹的固定套内，锆管内表面与大气相通，外表面与排气相通，其内外表面都覆盖着一层多孔性的薄膜作为电极。氧传感器安装在排气管上，为了防止排气管内废气中的杂质腐蚀铂膜，在锆管外表的铂膜上覆盖一层多孔的陶瓷层，并加有带槽口的防护套管。在其接线端有一个金属护套上开有一孔，使锆管内表面与大气相通。当锆管接触氧气时，氧气透过多孔铂膜电极，吸附于二氧化锆，并经电子交换成为负离子。由于锆管内表面通大气，外表面通排气，其内、外表面的氧分子分压不同，则负离子浓度也不同，从而形成负离子由高浓度侧向低浓度侧的扩散。当扩散处于平衡状态时，两电极间便形成电动势，所以二氧化锆传感器的本质是化学电池，亦称氧浓差电池。其输出特性是，在过量空气系数。 ⑤爆振传感器爆振传感器用于检测柴油机有无爆振发生，它是柴油机集中控制系统中的重要部件。爆振检测可以有三种途径：一是检测汽缸压力；二是检测柴油机振动；三是检测燃烧噪声。目前较为常用的为振动检测。例如，磁滞伸缩式爆振传感器主要用于振动检测，它是一种电感式传感器。当传感器的固有振荡频率与柴油机爆振时的振动频率相同时，传感器输出 信号。

柴油发电机组之PT柴油泵原理及试验 PT燃油泵和PT喷油器或者直立喷油泵与普通喷油器等都是精密部件，其技术状况好坏直接影响到柴油发电机工作的动力性、经济性、稳定性和可靠性。这些部件技术状况不仅取决于其本身的组成结构与技术状况，而且决定于这些部件相互间的位置关系以及它们所产生的综合影响。为解决这一矛盾，泵和喷油器等采用某些可调节机构以弥补和修正零件制造质量及装配质量对性能所产生的影响，这种弥补和修正必须在专用试验台上进行。另外，即使PT燃油泵或喷油泵与调速器等各方面性能都极其优良，但是在以后的使用中其技术状态也必然要发生变化，因此亦应用试验与调整的方法恢复其改变了的技术性能。尤其在修理中，有些零件虽然已有磨损，但尚未到报废或修理的程度，就需要用调整的方法或减少其影响。因此，使用一段时间后也必须在专用试验台上进行试验与调整。 PT燃油泵组合体装在空压机的后部，通过空压机驱动轴与柴油发电机齿轮系相连。和一般喷油泵不一样，PT泵与柴油发电机之间无正时关系。因此，安装时无需对正时。 PT燃油泵油两种：PT（G）型和PT（R）型。康明斯KT-2300C型柴油发电机装PT（G）型燃油泵。（G）的意思是“调速器”。在（G）型泵组合体中，除装有齿轮泵、精滤清、稳定器、油门、停车阀和冒烟限制器外，还装有两速离心式调速器。为适应其他方面的需要，还可在泵上架一VS全速式调速器。VS调速器可在两速的转速范围内起调速作用。这种燃油泵组合体的型号为PT（G）VS。在豪拜120C型康明斯厂家柴油发电机上正是装用这种形式的燃油泵组合体。 一、PT燃油泵组成部分的构造与作用原理分述如下： 1、齿轮输油泵和膜片式稳压器 柴油发电机运转后，齿轮泵由主轴驱动，它将经过滤清器的燃油从进口吸入，并以一定压力输出燃油，经过细滤器把燃油输送到两速器中。与此同时，有一油道使齿轮泵压油腔与膜片稳定器相通，供以输出燃油压力的波动。 2、燃油滤清器 齿轮泵输出的燃油，首先经过滤清器滤除油中杂质。来自齿轮泵的燃油，由来自喷油泵的油进入滤清器，燃油经下滤网流往（G）型调速器，经上滤芯的燃油流往VS型调速器。滤清器的磁芯可滤除燃油中的铁粉。 每使用500h后，应将滤清器进行拆洗。清洗时，取下盖子和滤网等使用清净的柴油进行清洗，并用压缩空气吹净。装配时应注意网眼较细的一个装在上面，其有孔的端板必须朝下，否则燃油无法通过。盖子的紧固力矩为34～41N·m。注意，切勿用力过度，否则，会将滤网压环。 3、调速器 PT（G）VS型燃油泵组合体中装有两种调速器;两速式（G）型调速器和全速式VS型调速器。这种有两个可以操纵的油门杠杆，正常油门杠杆和VS油门杠杆，欲使用燃油泵全程调速时，可把正常油门固定在 开度位置，用VS油门操纵。欲使两级调速时，可以把VS油门固定在 开度位置，用正常油门操纵。 二、PT燃油泵试验台的功能及构成 JCPSOI型PT燃油泵试验台用于康明斯柴油发电机PT燃油泵的性能测试和故障检查，适用于PT（G）、PT（G）V、PT（G） MVS等型号，是PT燃油泵检测与修理的理想设备之一。 1. JCPSOI型PT燃油泵试验台测试项目 测试项目：齿轮泵吸油密封性；额定条件下主要参数检查调整；调速器高速起作用检查调整；近停油点转速检查； 扭矩点检查调整；飞锤助推点检查调整；怠速检查与调整；节流轴泄漏量检查与调整；空燃比控制装置AFC检查与调整；空燃比AFC中无空气调节螺钉检查调整；油门行程检查调整；空气（液压）信号阻尼器ASA检查。 此外，该试验台还可提供以下功能：PFG压力变化特性曲线；调速特性曲线（VS，MVS调速器）；自动记录、操作提示功能、数据库查询功能、故障分析功能、历史数据的存储打印显示等功能。 2. PT燃油泵试验台的构成 JCPSOI型PT燃油泵试验台由主试验台和数据采集处理系统两大部分组成。主试验台由动力传动与调速装置、燃油控制装置、气源控制装置、温度控制装置、显示仪表等组成。数据采集处理系统由数据采集通信隔离箱、中央处理机、打印机等组成，提供记录处理、动态测试、在线帮助、故障分析等高级功能。
