安徽淮北直流高压发生器 一体化高压电源使用说明书青岛天正华意电气设备有限公司目 录一体化电源一、概述二、主要特点三、技术参数四、仪器操作面板及界面说明 5五、操作方法的简介 5六、使用与维护 6七、配置清单 7尊敬的顾客:在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?要求请阅读下列注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。①：使用时一定要将仪器可靠接地，高压输出线不要与地面接触；②：只有合格的技术人员才可执行维修，防止触电造成人身伤害；③：正确地连接和断开。当测试导线与带电端子连接时，一定不要连接或断开测试导线。做完试验后一定要放电，中途暂停时也要放电，以免意外碰到；④：避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。⑤：请注意严禁在高瓦斯、高浓度易燃气体环境中测试。由此发生的事故与设备生产商无关!一、概述TH-32KV一体化电源采用一体化设计，内置高压电容及可调间隙球，体积小，重量轻，接线简单，方便运输及随身作业。

安徽淮北直流高压发生器点击“继续”按钮，进入下一屏。4. 点击“开始测试（停止）”按钮，设备开始升压，此时电源指示灯红灯灭，高压指示灯绿灯亮，表示系统正在加高压。试验人员只需关注试验电压和试验电流的读数即可。试验如果异常，再次点击“开始测试（停止）”按钮一次，可结束试验。5.高压升至所设耐压电压设备自动停止升压，此时蜂鸣器会报警一次，设备开始倒计时读秒，时间降为零时设备将继续升至下一个预设值，如此循环直到做完所有阶段。设备自动关断高压，高压指示灯结灯灭，红灯亮。6.试验过程中如出现因为过压或过流时，设备会自行关断高压输出，相应过电压或过电流会显示红字数据，试验人员可由此判定关断原因。7.升压过程中，试验人员可随时点击“暂停/继续”用于观察试验数据。也随时可按面板上面“急停”按钮结束试验。8．按照已设置的试验要求试验完毕后，仪器自动关断高压，并显示本次试验结果和所有试验数据，如下图：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。10.对高压进行充分放电，在高压输出端挂上地线一段时间再拆线结束本次试验。

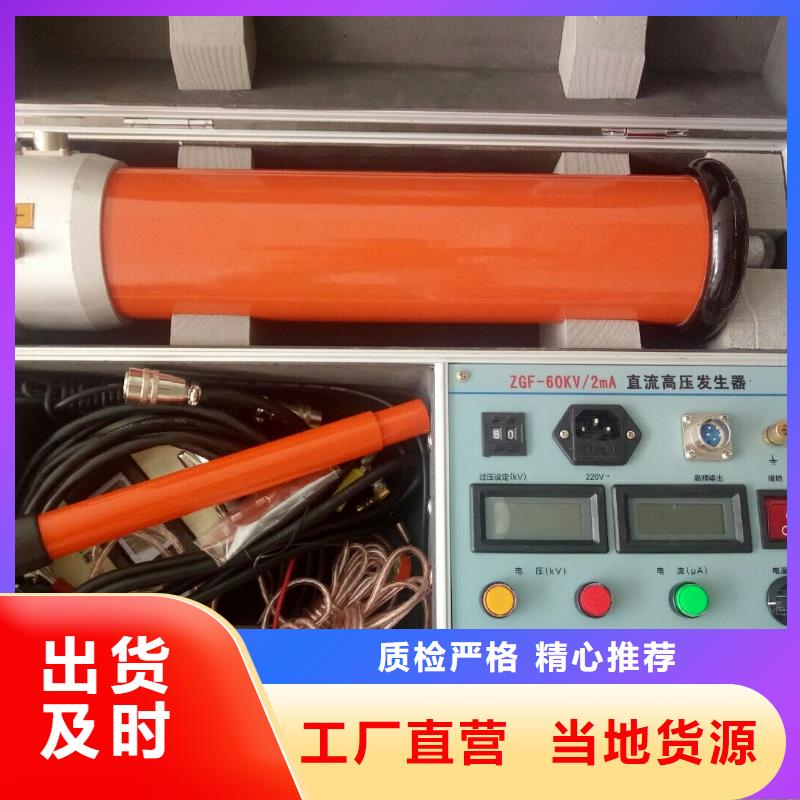

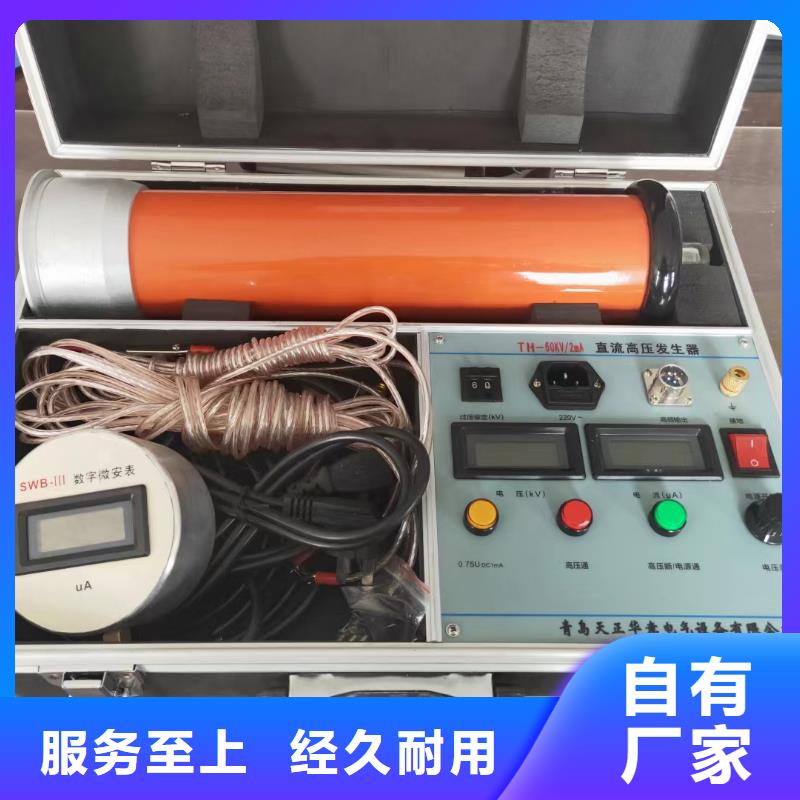

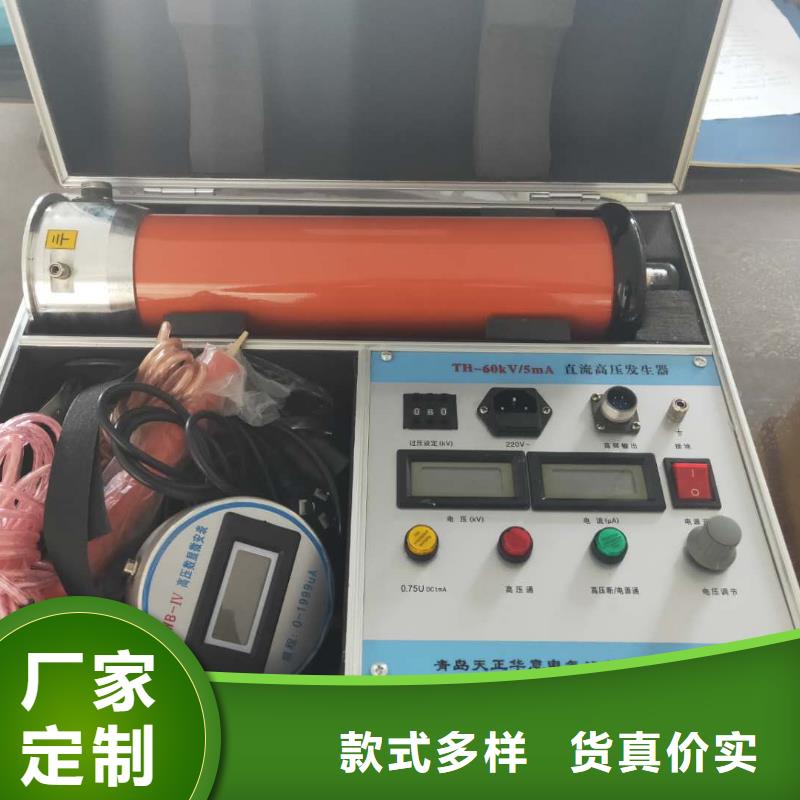

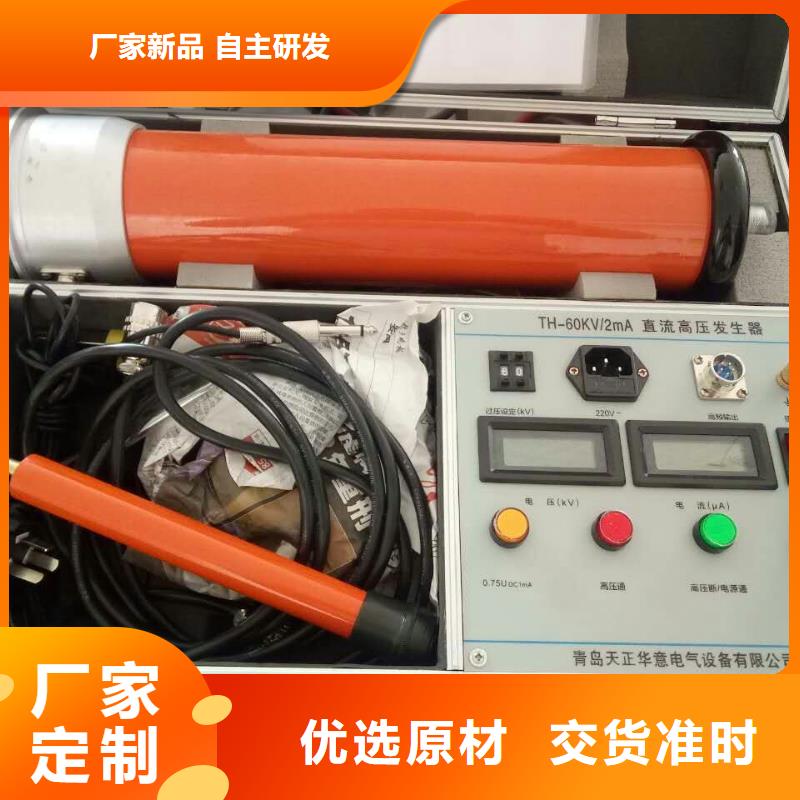

安徽淮北直流高压发生器使用说明4.1 面板说明图2 面板示意图1．接地柱。2．高压输出插座。3．220 V交流电源带保险输入插座。4．电源开关。5．数显电流表：显示输出直流电流值。6．数显电压表：显示输出直流高压值。7．电压设定拔码开关：耐压试验时用于设定 输出电压值。输出电压超过设定电压时，仪器自关闭输出同时过压灯亮并蜂鸣器报警。8．0. 5U带灯按键：用于当前输出高压的0.5倍高压输出。按下此键后指示灯亮输出高压便自动下降0.5倍，只有关闭电源开关后才可复位。9．高压通带灯按键：此按键只有在调压电位器回到零位后才能按下，指示灯亮并蜂呜器响。10. 带灯高压断/复位按键：按下此按键关闭输出，过流过压保护并蜂呜器响时按下此键仪器复位。11.调压电位器：用于调结输出电压值。4.2 操作说明使用前应将被试品、控制箱可靠接地，用专用高压线与被试品连接好。接通电源开关，将仪器预热5分钟，然后设定好所需电压的大小值，将升压电位器沿反时针方向旋回到零位后，按下带灯高压通按键蜂呜器响并指示灯亮后，再沿顺时针方向慢慢调节升压电位器，同时注视电流表、电压表数值，直到达到所需电流、电压值时为止。如需要输出当前电压的0.5倍值时，只要按下0.5U按键，输出便自动下降到当前电压的0.5倍值，不必调节升压电位器。如要终止试验，可按复位键或关掉电源来关闭输出。 单位名称：青岛天正华意电气设备有限公司
