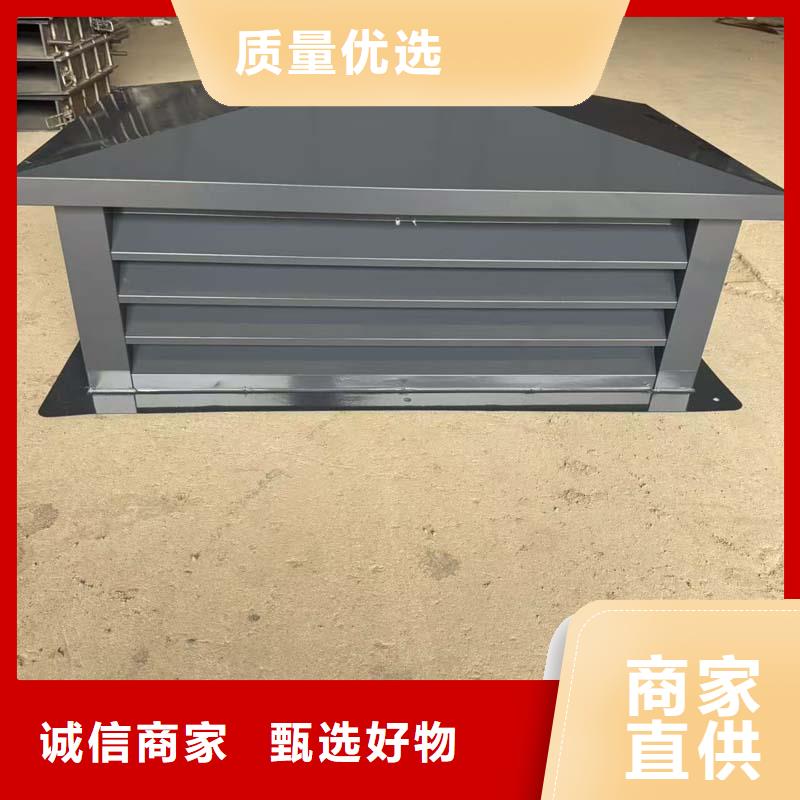

晋中榆社 2025百叶 A系列 无动力 G系列为单筒双孔排气道系统，有等截面和变截面两种形式可供选择。G-PW2系列是防火导流式卫生间双功能排气道系统，兼具机械排气和自然排气两种功能。采用导流式防火阀，止回功能通过在排气道内部设置特殊隔板及构造并与防火阀的共同作用来实现。排气系统性能遇到破坏时，防火阀门兼具应急强制止回功能，对停机层进行防回流保护。采用直排风帽，无任何旋转及活动性部件，可利用自然风作用产生拔气效果，具有防倒灌、晋中榆社同城防雨雪功能。 G-PWW为同户内毗邻卫生间共用排气道J系列有单简等截面排气道系统和双道均压排气道系统两种形式可供选择。当采用双道均压排气道系统时，主排气道通高设置用于接入中低部楼层的排气；附属排气道仅设置于上部楼层，用于接入上部楼层的排气。 安装附属排气道的楼层，两个排气道之间设置贯通口，用于均衡主排气道的压力。 采用导流式防火止回阀，配置了调压导流装置，可根据楼层调整压力。

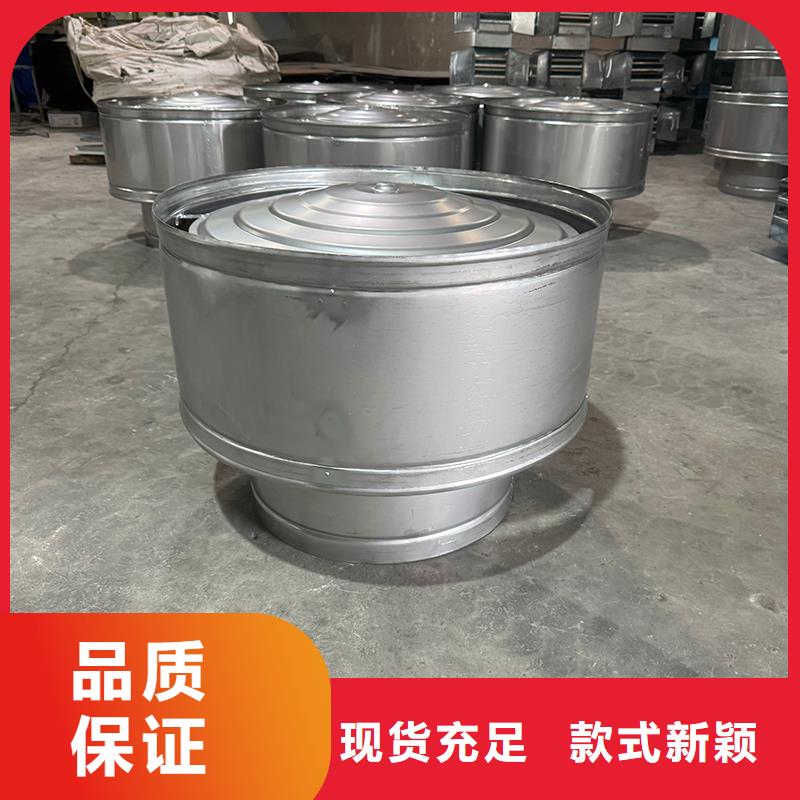

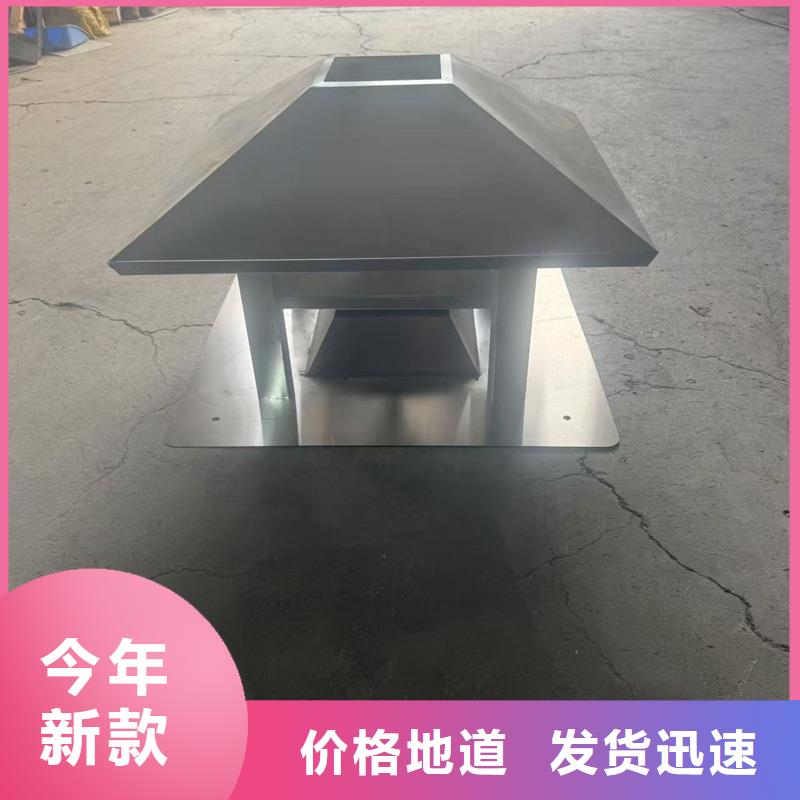

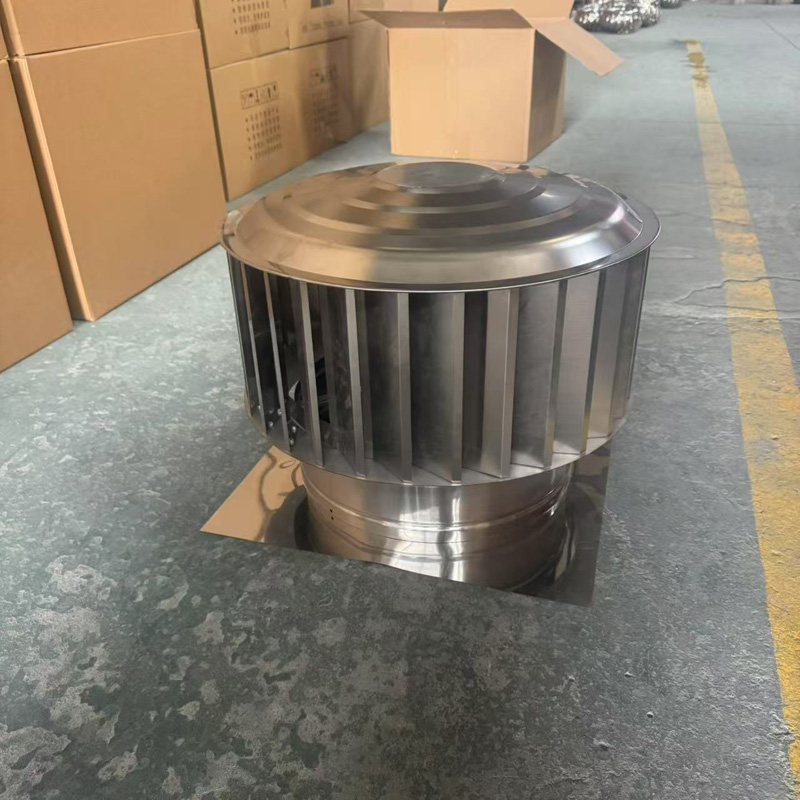

晋中榆社 2025百叶 A系列 无动力 成品风帽安装说明：1风帽应根据所选排气道的种类和型号，采用配套的成品，根据企业的安装说明进行安装。2出屋面处排气道洞口尺寸长和宽，根据所选排气道系统对应楼板预留孔洞的尺寸确定。坡屋面的排气道伸出高度,应符合下列规定：1. 排气道中心线距离屋脊小于1.50m时，应高出屋脊0.6m.2排气道中心线距屋脊1.50-3.0m时，应高于屋脊，且伸出屋面高度不得小于0.6m米3. 排气道中心线距屋脊大于3.om时,其顶部同屋脊的连接同水平线之间的夹角不应大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保温按工程设计。止回式风帽简介国标图集：12j201建筑标准设计图集-H21页，及其他各地方图集止回式风帽可绕垂直轴360度旋转，在外界风力作用下或管道内往外排风时，出风口旋转至背风方向形成负压产生抽力，故可防止回风，同时起到助排风作用。
