变压器综合试验台特殊规格可定做

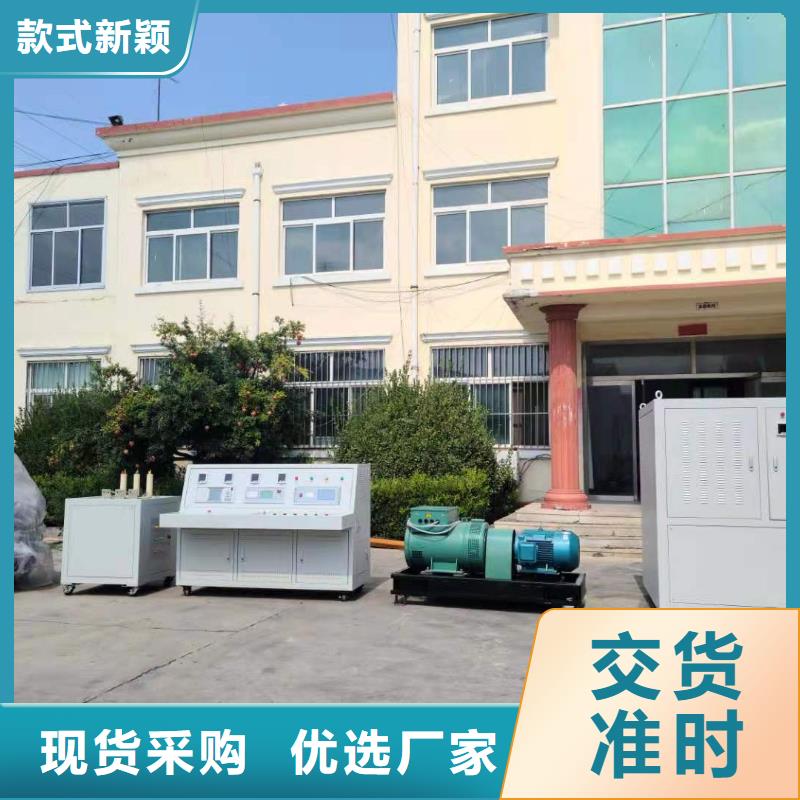

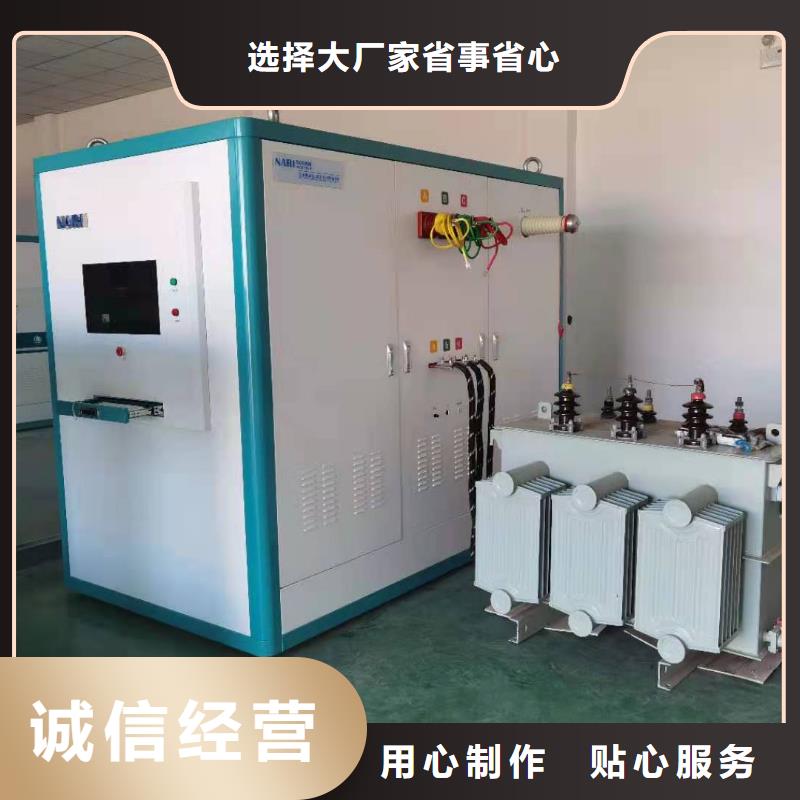

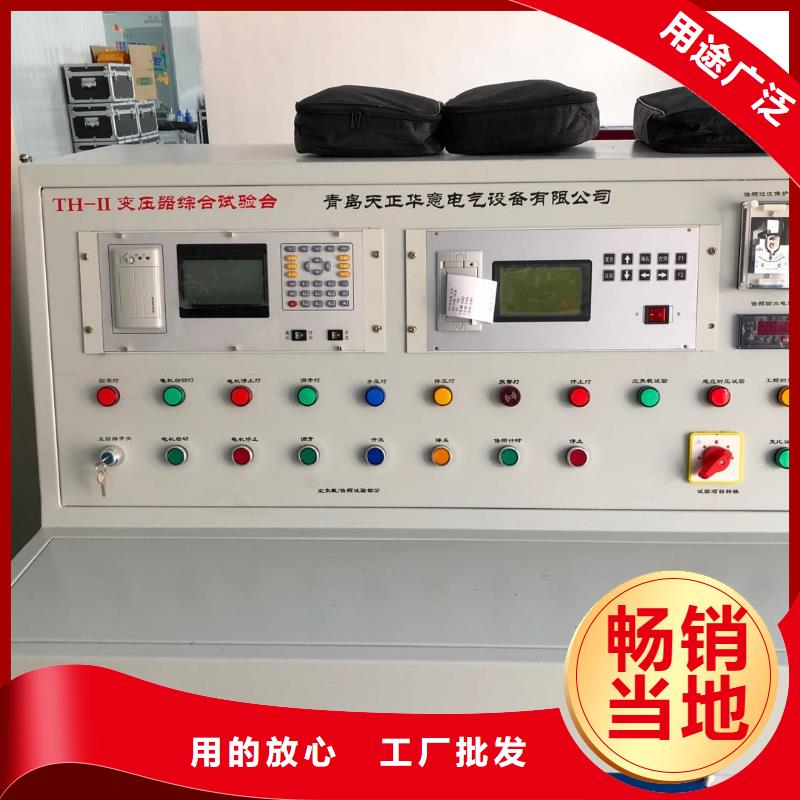

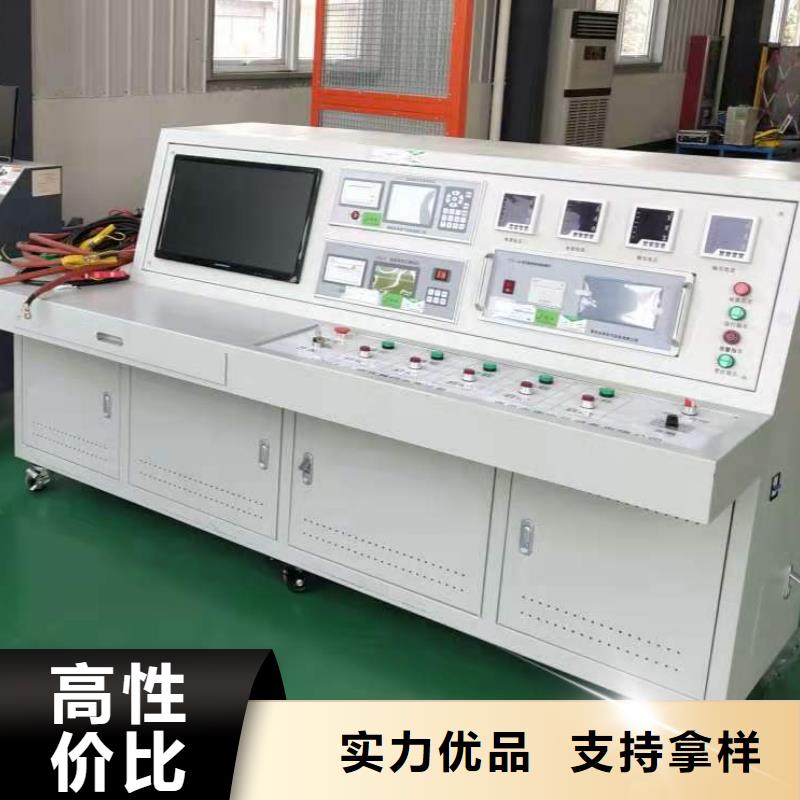

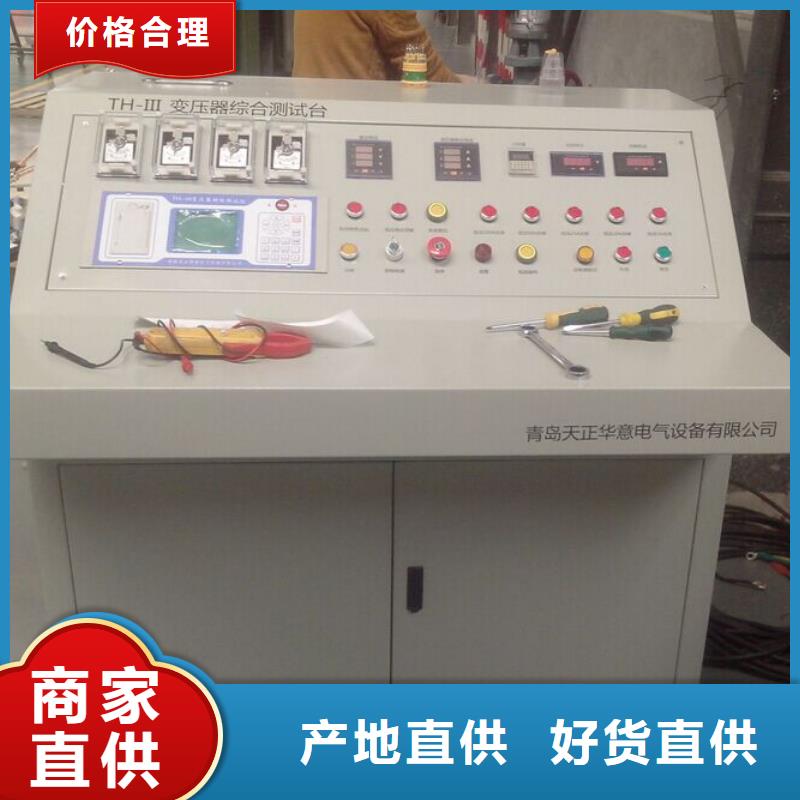

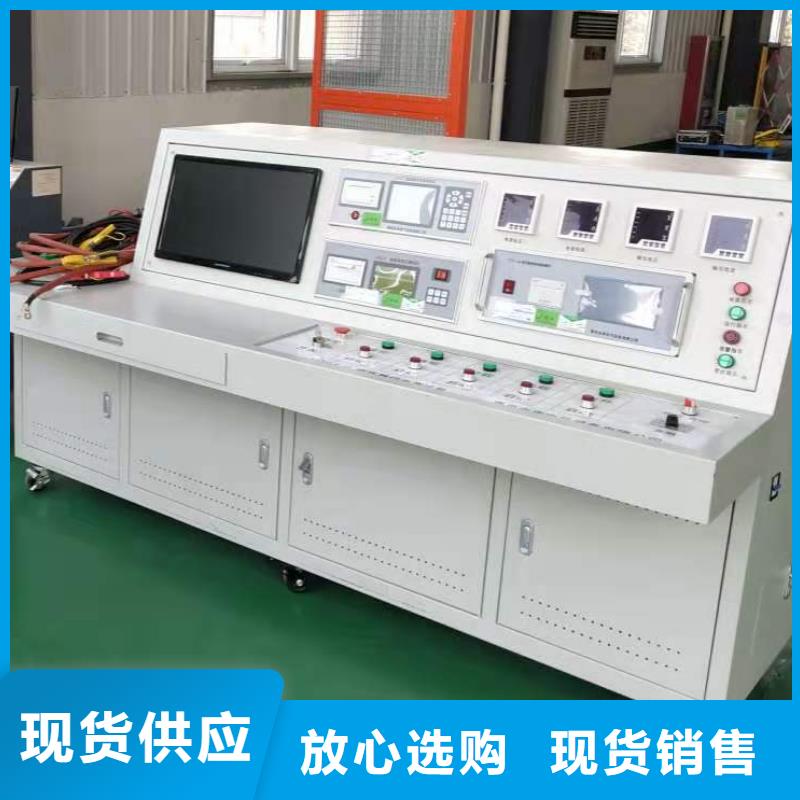

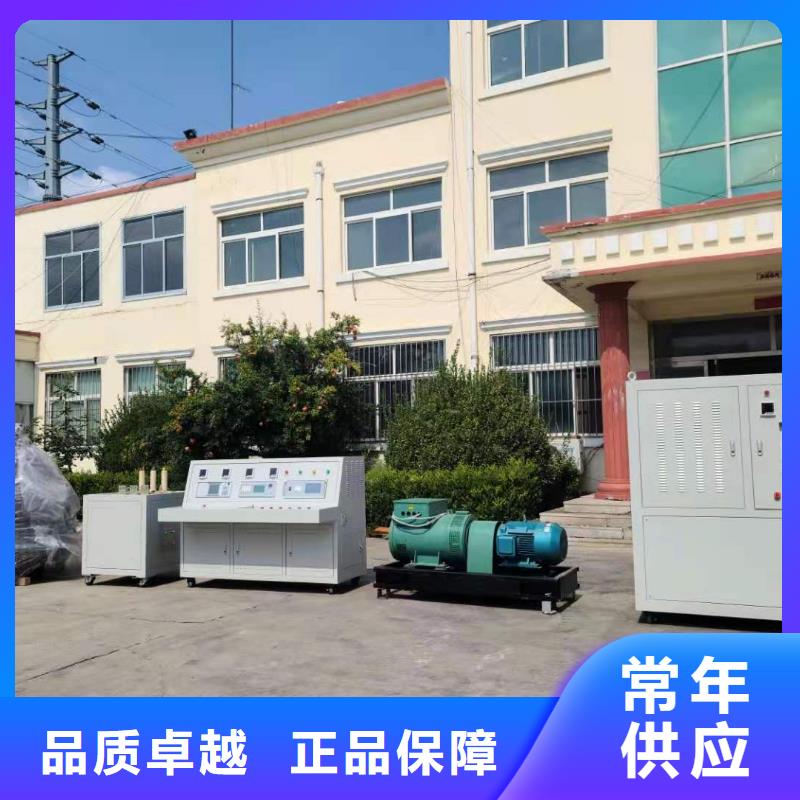

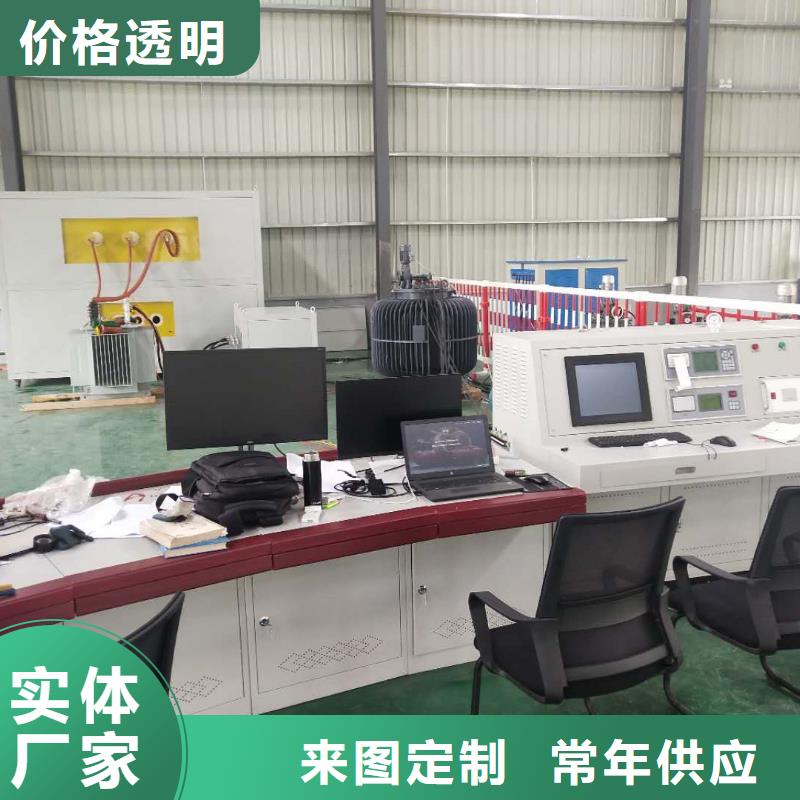

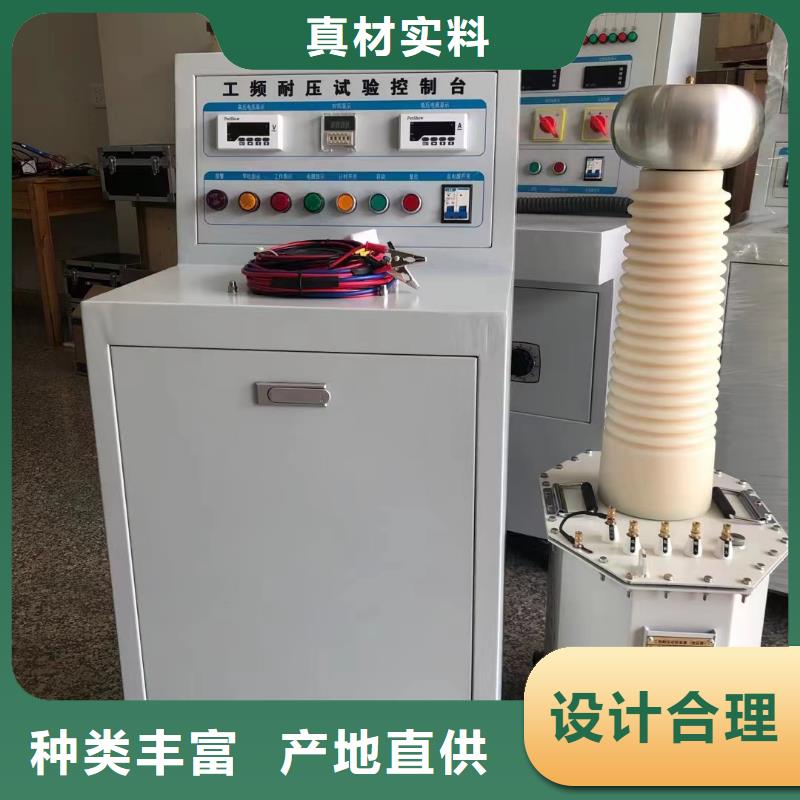

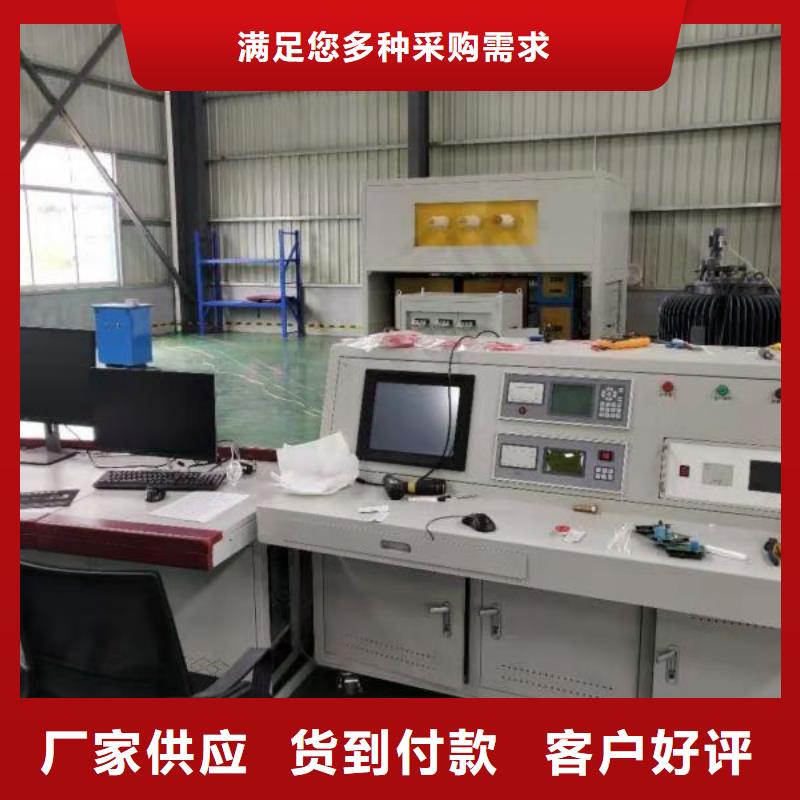

四川资阳变压器测试台图片仅供参考这是全自动 手动没有电脑及打印机设计前言1．数据监测采用国际标准的全数据监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心。2．系统保护采用硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。3．本系统采用三表法试验原理，互感器为三只0.05级的单相独立系统，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。4．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。5．本系统电压等级设定为10kV，变压器的修理之后的大修出厂试验。6．本系统也可以进行变压器谐波分析试验。（空负载特性测试仪具备此功能）。章项目概况1.1甲方采购乙方所生产的设备试验对象必须满足如下要求：■10kV普通配电变压器和特种电力变压器，容量三相1000kVA及以下。1.2甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为4.5％以内，电压等级为■高压侧10kV等。■低压侧：0.1kV～0.4kV。1.3甲方采购乙方所生产的设备试验对象必须满足如下被测试品容量要求：■高压侧电压等级10kV容量1000kVA及以下的试品。1.4甲方采购乙方所生产的设备试验对象必须满足如下被测试品以下试验项目的要求：1.4.1例行试验（部分）■变压器空载电流百分比及空载损耗试验；变压器短路阻抗百分比及负载损耗试验；■

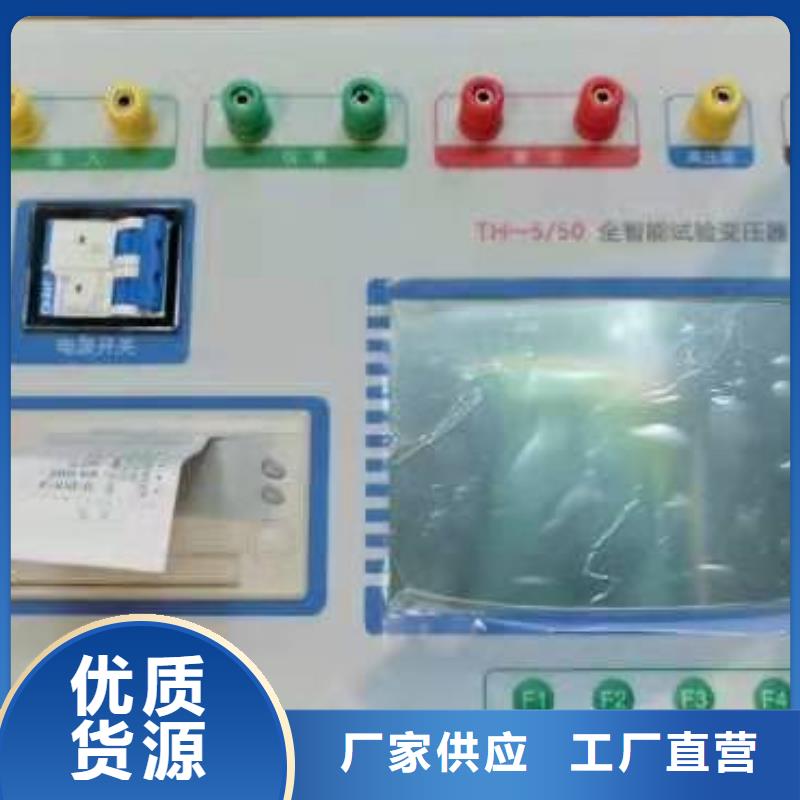

四川资阳变压器测试台电流通道中某一相或两相电流显示为零，可能是仪器内部的保险管因过流而熔断，可用数字万用表的蜂鸣器档进行简单判断。正常时A＋＆A-、B＋＆B-、C＋＆C-接线端之间是导通的，不导通就表示该相得保险管熔断了。此时可以打开仪器机箱（或便携式仪器的面板），可以看到在5A通道相应接线柱处有一块安装保险管的电路板，用肉眼就看到保险管是否熔断，更换熔断的保险管就可解决问题。5A电流通道用的是6A的保险管。7.2 电压电流的显示正常，可是折算后的数据非常不合理。这要仔细检查参数设置是否正确、合理。空载试验时，若容量及高低压侧额定电压设置错误肯定会影响这算的结果。这点对于负载试验的道理也是一样的。一个特别容易被忽略的地方是在负载试验中选择了公式1（计入了绕组的损耗），但是高低压绕组电阻或线路阻值的设置不合理（比实际值偏大太多），这样也会使折算后的损耗值偏差很大。7.3 仪器可上传数据打印机却没反应。很可能是打印机电源或数据连接线脱落，这是可以在现场能够得到解决的。正常情况下，开机时打印机的两个灯是亮的。红色灯不亮表示没打印纸了，都不亮很可能是其电源线掉了，打印机上有一个二芯的小接插件就是打印机的电源，打印机的10芯插座下面一排插针从靠近拨码开关的那一侧开始数第二个引脚是打印机的数据线，正常时应该跟电路板上JC2的TX引脚连接，此线脱落打印机肯定不反应。不能正常打印还可能是打印纸装错了。应该使用热敏打印纸，而且上打印纸时应该使打印纸的热敏层向上面。打印纸的热敏层可以这样判断：用指甲在打印纸上划一下，能出现划痕的面是热敏层。
