安徽合肥超低频高压发生器产品概述电压互感器（PT）和变压器是电力系统中的关键设备，其绝缘缺陷，如匝间、层间短路、支架放电和铁芯穿芯螺杆悬浮放电等现象都会严重的影响设备的正常运行，甚至会发生严重的电力事故。故互感器和变压器的感应耐压试验是保证其质量符合标准的一项重要试验。互感器及变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，是互感器及变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电压，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。多倍频感应耐压测试仪是我公司根据多年的现场使用经验及客户反馈信息，为满足各种客户需求而设计制造，其操作简单，性能可靠，能较好的满足变压器，互感器感应耐压试验的需要。本仪器输出为正弦波，波形失真度小 , 波形畸变率 ＜ 2 ％。全套多倍频感应耐压测试仪体积小，波形好，输出稳定。 该装置的核心组件——变频电源采用高性能微处理器性能高度可靠，程序控制采用全中文菜单显示，具有自动化程度高，保护迅速可靠，人机界面友好等特点。在使用前请务必仔细阅读本使用说明，以免误操作对被试品及试验装置造成不必要的损坏。

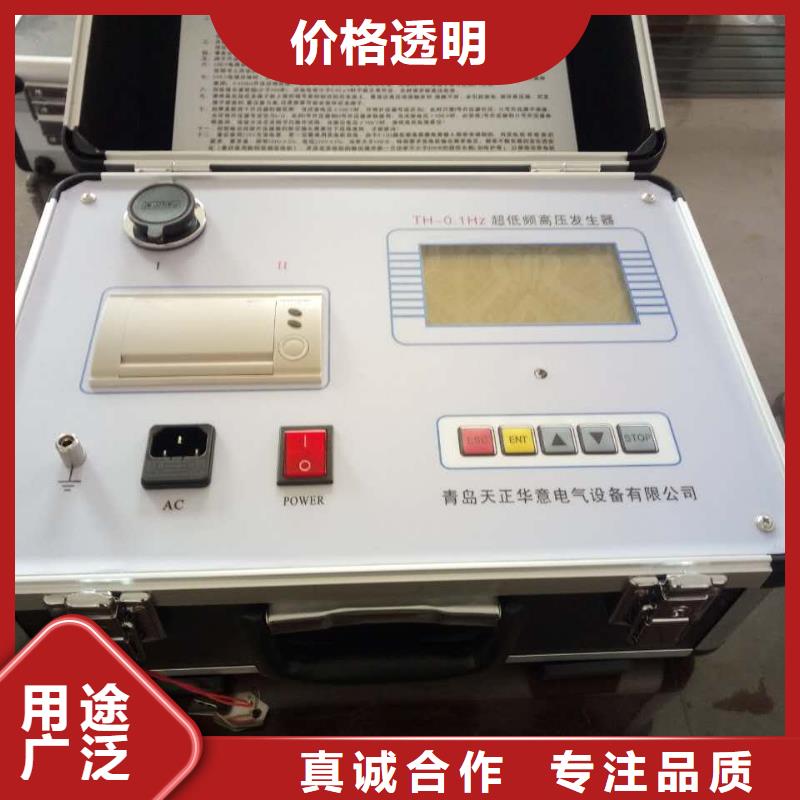

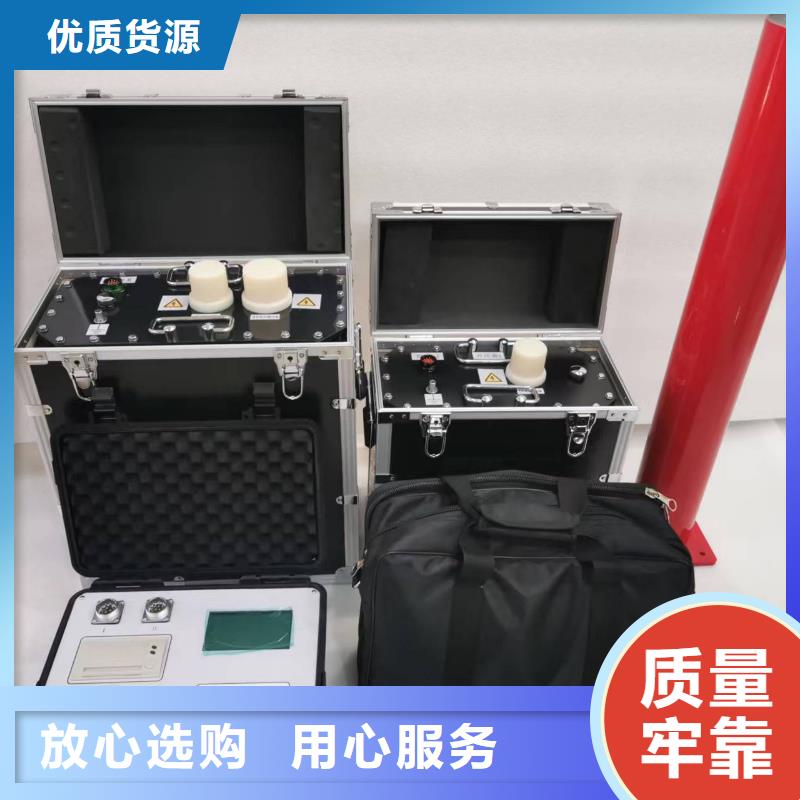

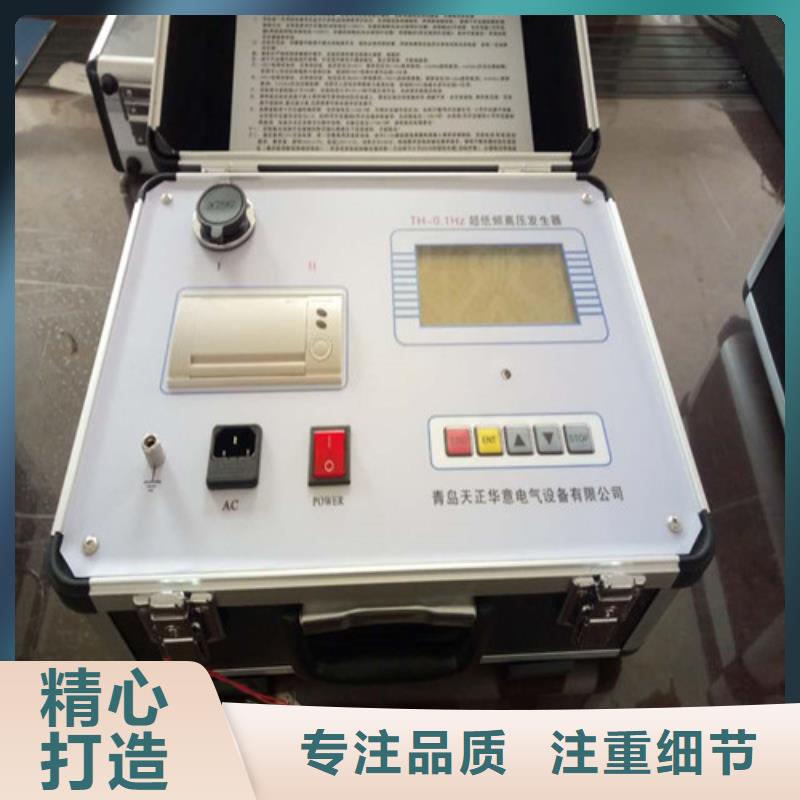

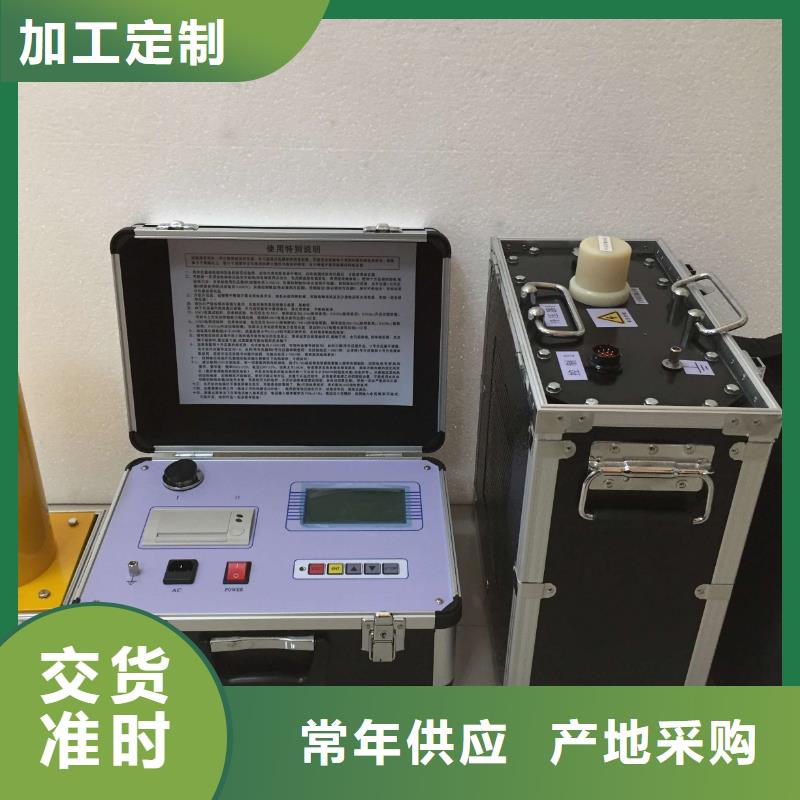

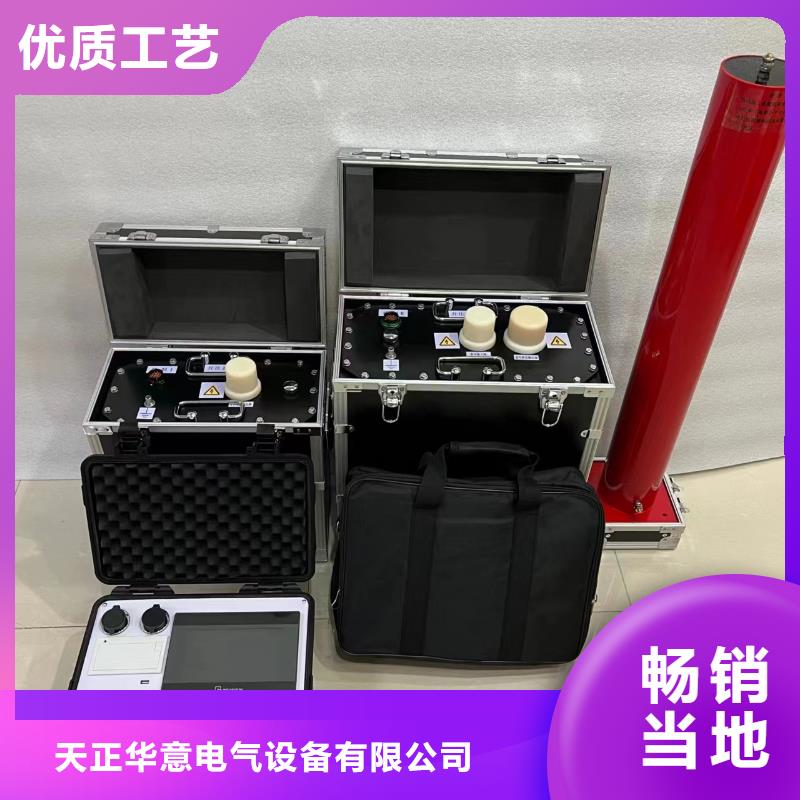

安徽合肥超低频高压发生器产品简介本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：★电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。★过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。★过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。★由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

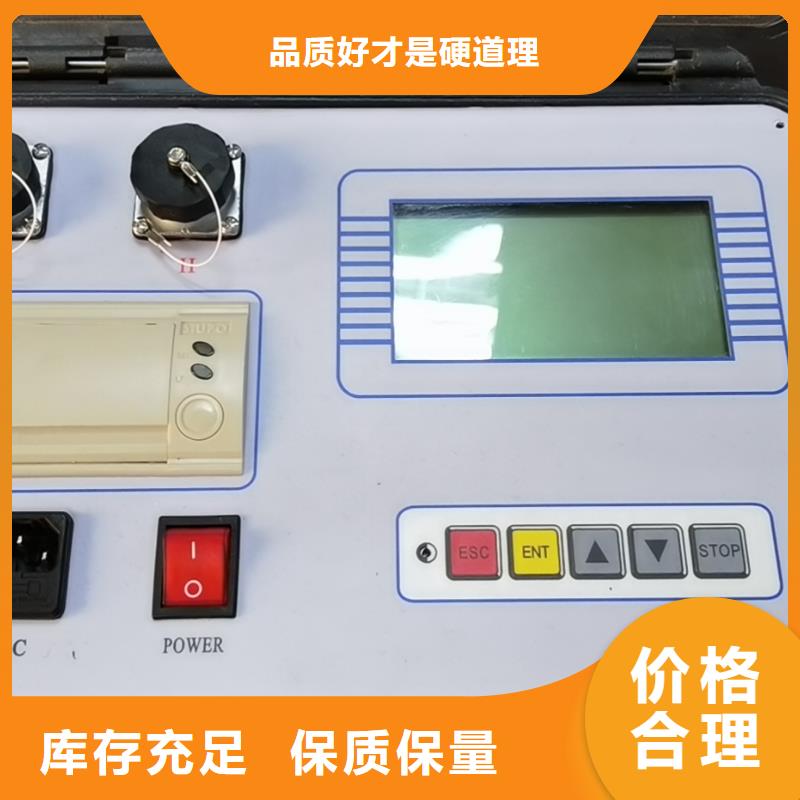

安徽合肥超低频高压发生器主要特点： 一机多用 不仅可做互感器感应耐压试验，还可兼做工频试验。 防止容升 配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验 操作简单 加压手动加压，可选30Hz～300Hz频率范围恒压输出 保护 仪器具有完善的过压和过流保护功能，且均可由用户设定 显示清新采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了打印快速 仪器内装微型高速热敏打印机，可快速打印显示内容。实时时钟 能记录测量的日期和时间，并在液晶屏上显示当前时间。 数据存储 可存储92组数据，存满后还可覆盖。抗震性能 采用抗震设计，长途运输中的颠簸不会损坏仪技术参数1.变频电源箱1）额定输入电压：单相380V(也可以输入单相220V，但输出电压会减半)，此变频电源是通用电源50-60HZ2）输出电压：0—360V 单相SPWM调制正弦波3）额定输出功率：10KW4）频率调节范围： 30～300HZ， 小频率调节步距：0.1HZ5）输出波形畸变率：≤2％6）采集电压方式为低压侧（即输出电压0～500V）就是加到PT二次测试电压，因PT的变比值为恒定的。过压保护可以设定。7）10KV～35KVPT试验需要0～500V 电压，110KVPT可以用0～220V电压，接100√3二次辅助绕组，电压182V就可以。非加压绕组可以接补偿电抗器（5A、10A、20A），以免烧坏PT被试品。8）额定满负载下连续工作时间：5分钟9）320X240超大LCD显示，旋转鼠标一键式操作。10）重量：15Kg
