,天正华意电气设备(九江市分公司)tianzh3611拥有2年行业经验,生产的深受广大客户的好评,不仅仅是一个产品,更是一种责任和承诺。欢迎前来咨询,联系人:杨经理,地址:[平度市平安路2号]。

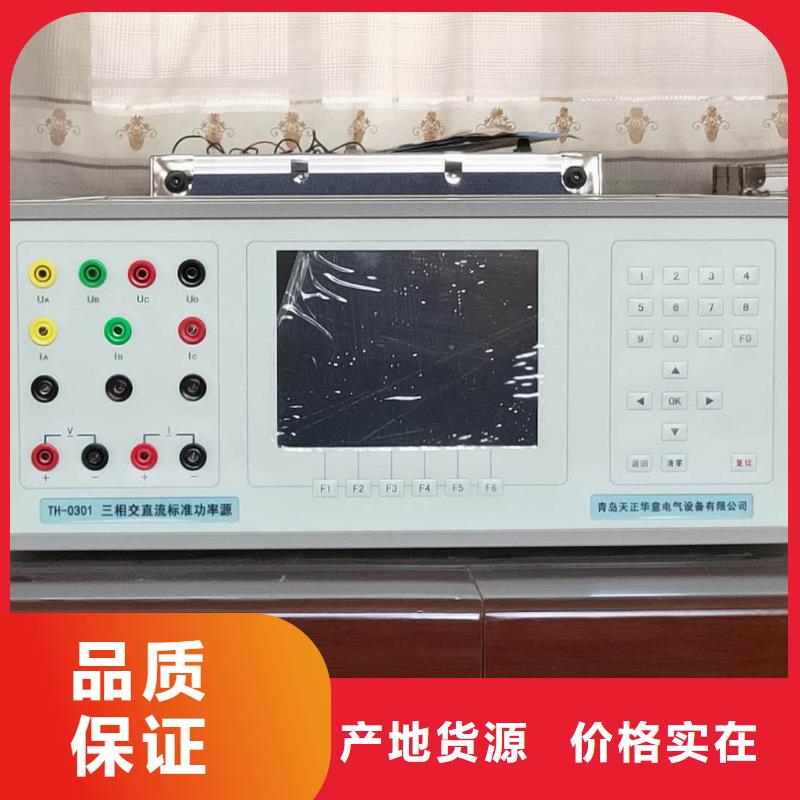

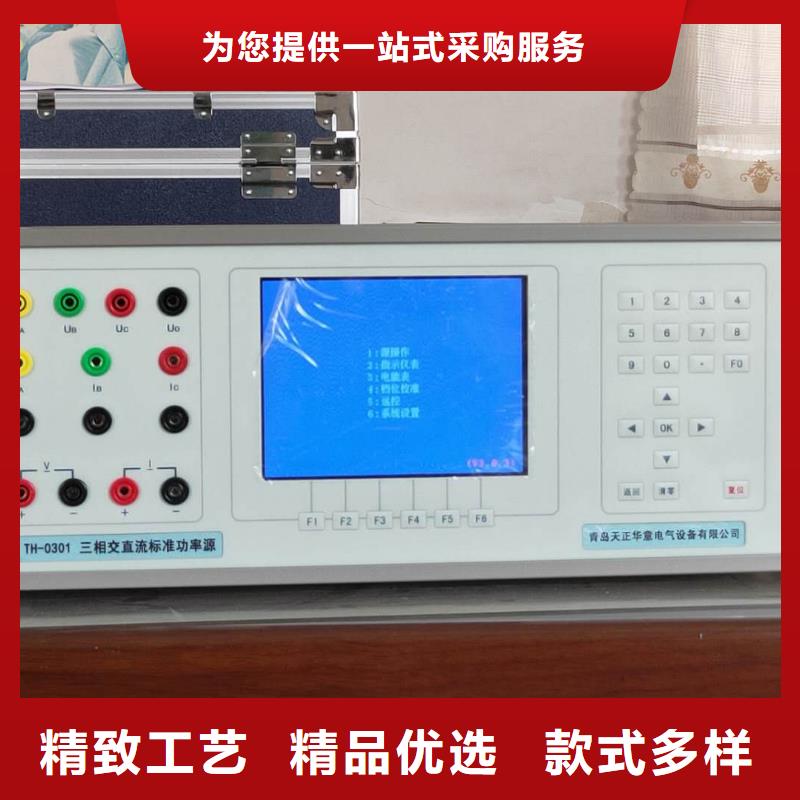

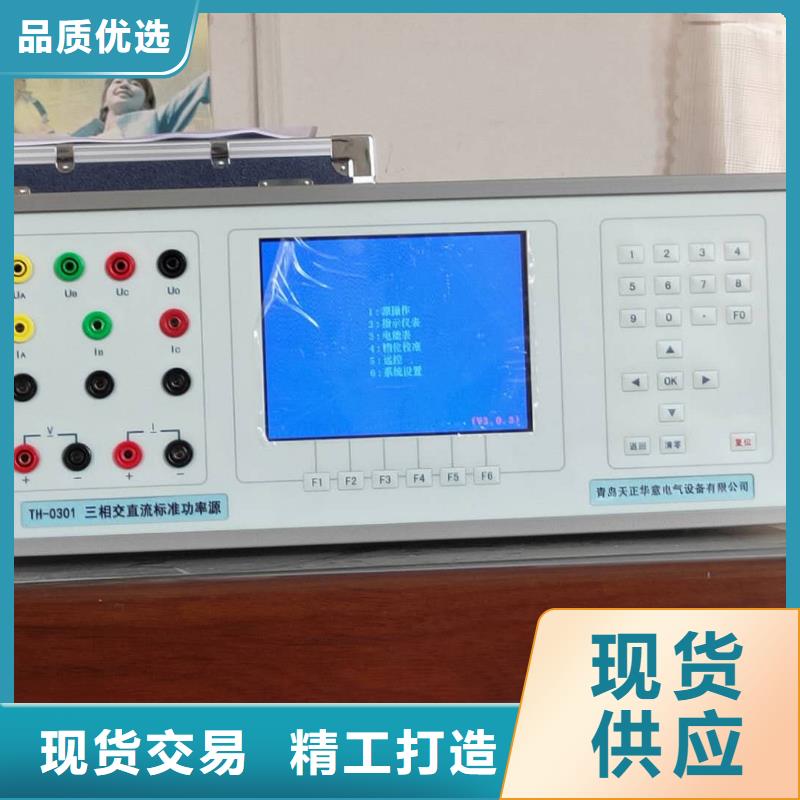

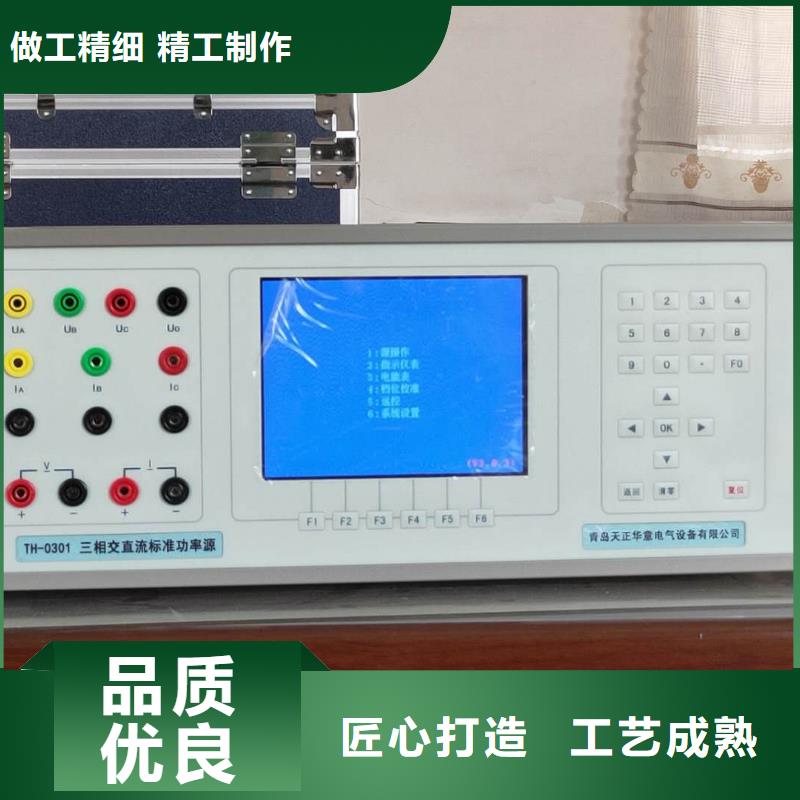

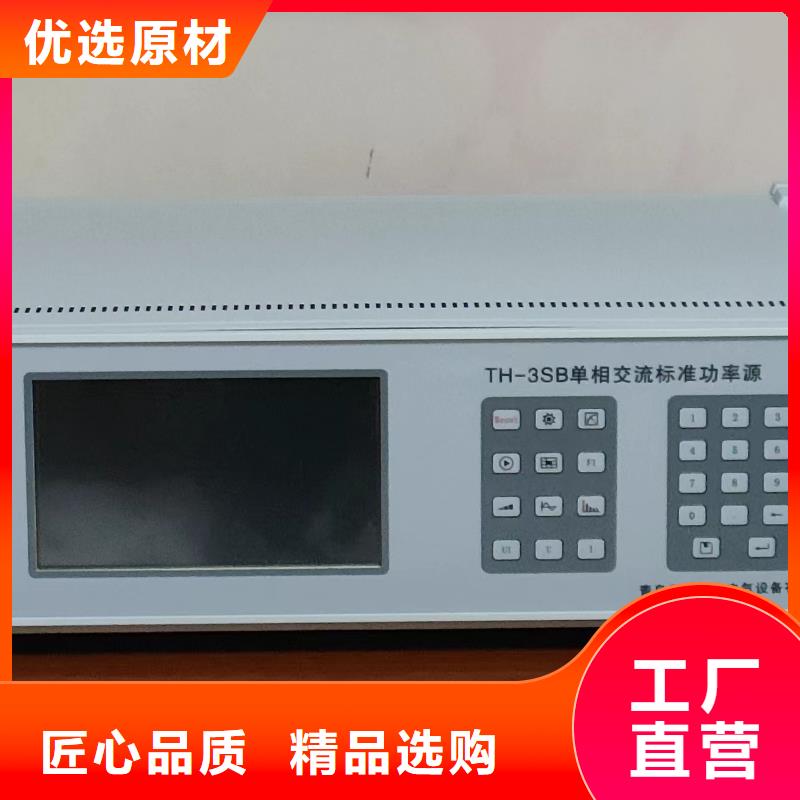

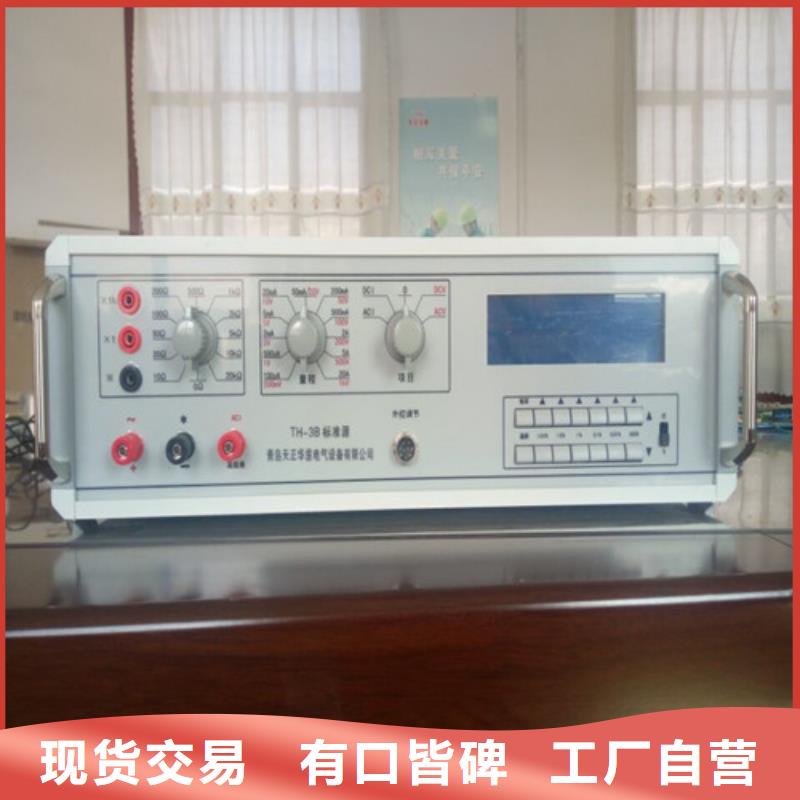

三相标准功率源 操作方法操作者在使用本仪器时，注意触及屏幕的力度，不要用力过大，损坏触摸屏。面板上的功能键介绍：键盘上的按钮可以实现不同的功能，仪器可以转到下面几个界面： 设置键，用于设置电源的状态，包括三相四线、三相三线、单相等，设置三相或单相电压、电流输出的额定值，设置被校电表参数，以及谐波次数、含量、谐波相位，它是通过连续按下 切换不同参数界面。 试验点键 ，包含了常用的电压、电流、功率因数试验点。 调节键，对电源三相电压电流的任意一相或全部输出的幅度、相位、功率因数、频率进行调整。 ：方案键，确定电能表校验试验点的试验方案。 校表键，根据检定方案校验电能表。【UI】：命令三相交流电压电流升输出或关闭，是三相交流电压电流输出的总开关。 ：A相电压输出开关。【U2】：B相电压输出开关。【U3】：C相电压输出开关。 A相电流输出开关。【I2】：B相电流输出开关。【I3】：C相电流输出开关。【DC：进入直流电压电流控制界面【U】：直流电压输出开关【I】：直流电流输出开关 数字输入键。 在参数输入时，作用是小数点；在 界面，是触摸屏校准键。 删除键，删除不需要的数据或选中的某一次谐波。 保存键，保存输入的数据和校验电能表的结果。检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。仪器进入加载界面（如图3-1）。约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面

三相标准功率源 液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。(1)开机界面图三、主菜单当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。图四、参数设置屏CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。

三相标准功率源 在交流频率输出设置界面中:按数字键“1～5”是分别步进调节升或降，当前标频(市电状态下,调节无效)的1～0.001幅值。可通过按数字键“6”（升降切换）来选择升降状态；按“7”键进行循环切换相别；按“8”键进行有功、无功循环切换；按“9”（市电/标频）键进行切换“标频”、“市电”状态。所切换的状态在“输出设置”的各项显示栏中显示。在“标频”状态下，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”（具体操作见送数操作）设置频率幅值。输出测 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。⑵ 对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。
