是天正华意电气设备(绥化市分公司)tianzh3611的主要产品之一,我公司是家有着6年生产销售经验,是绥化品牌,是您采购理想供应商。期待与您携手合作,共创美好未来！联系人:杨经理,地址:[平度市平安路2号]。

绝缘电阻测试仪高压输电线路绝缘子绝缘电阻值的大小，是直接关系到线路稳定运行的大问题。绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则就会造成闪络跳闸事故。目前，检测绝缘子的方法和工具很多，但是都属于定性检测，不能准确检测出每一片绝缘子的绝缘状况，起不到检测的作用。而TH-20 快速零值检测装置 （以下简称测试仪）是高性能定量检测与分析的仪器，该测试仪操作方法简单、快捷，能够带电定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，并将测量结果以数据形式实时记录存储显示，对低值绝缘子能自动报警。二、功能说明1 带电测试功能本测试仪采用特殊技术实现了带电情况下检测绝缘子电阻的功能，使测试仪不再局限于停电检测，应用更为广泛。2 报警提示功能本测试仪根据电力检测标准规程设置低于500MΩ即为低值绝缘子，检测时自动报警提示。在代产品的声音报警的基础上增加了光报警，避免了野外检测报警不够明显的情况。3测试结果存储功能本测试仪可将测试结果存入U盘，方便以后查询。进行测试时按照测试仪提示依次输入杆塔号、回路号、相别和串号。输入完毕开始进行测试，测试仪自动根据测量结果统计每串片数。并按照绝缘子片号存储每片测量结果。4历史数据查看及分析功能本测试仪可在数据接收机端查看存入U盘的历史数据，并分析低零值绝缘子片数占整串的比例。

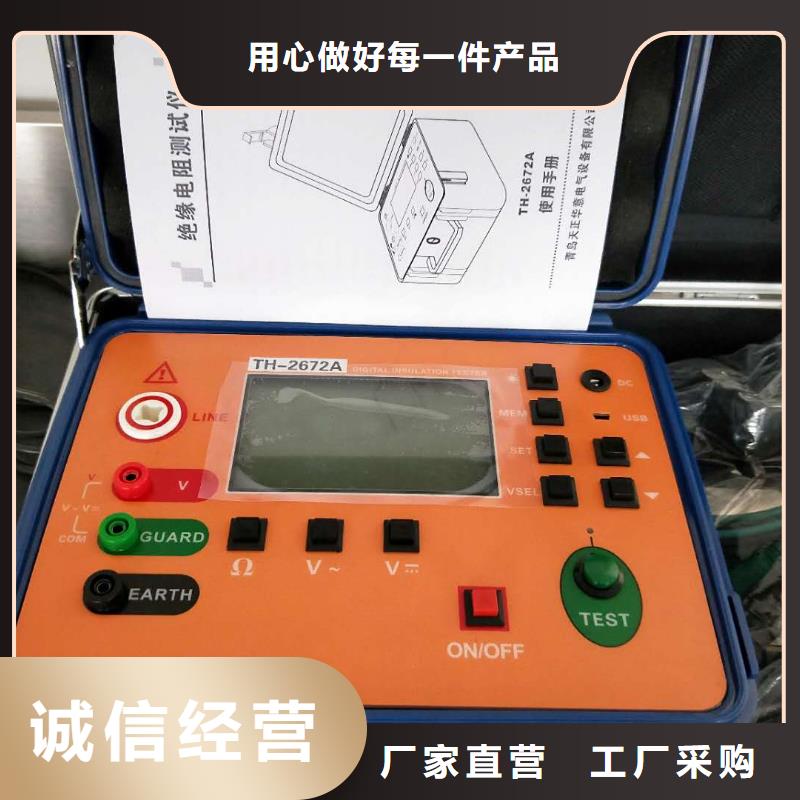

绝缘电阻测试仪极化指数（PI）和吸收比（DAR）测试极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。将旋转开关转到档，然后按VSEL键选择要过行测试的电压值。 按SET键设置相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，小数字不显示任何东西的为绝缘电阻测量模式。接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下TEST测试键。LCD 显示测量值，测量后显示值固定不变后读取吸收比或者极化指数值。待测试完成后按“ ”查看吸收比或者极化指数值的除数（比如“60:15S”模式下60S的值），按“ ”键查看吸收比或者极化指数值的被除数（比如“60:15S”模式下15S的值）。再次按按“ ”或“ ”键返回。7.4极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

绝缘电阻测试仪 保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的判断，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，PI和DAR值通过下面的公式计算：
