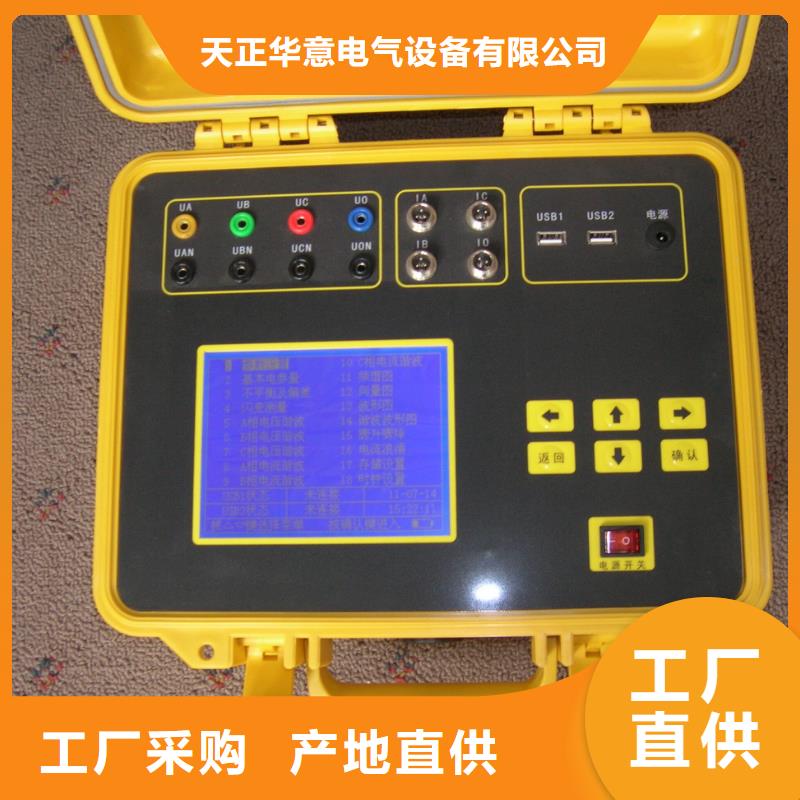

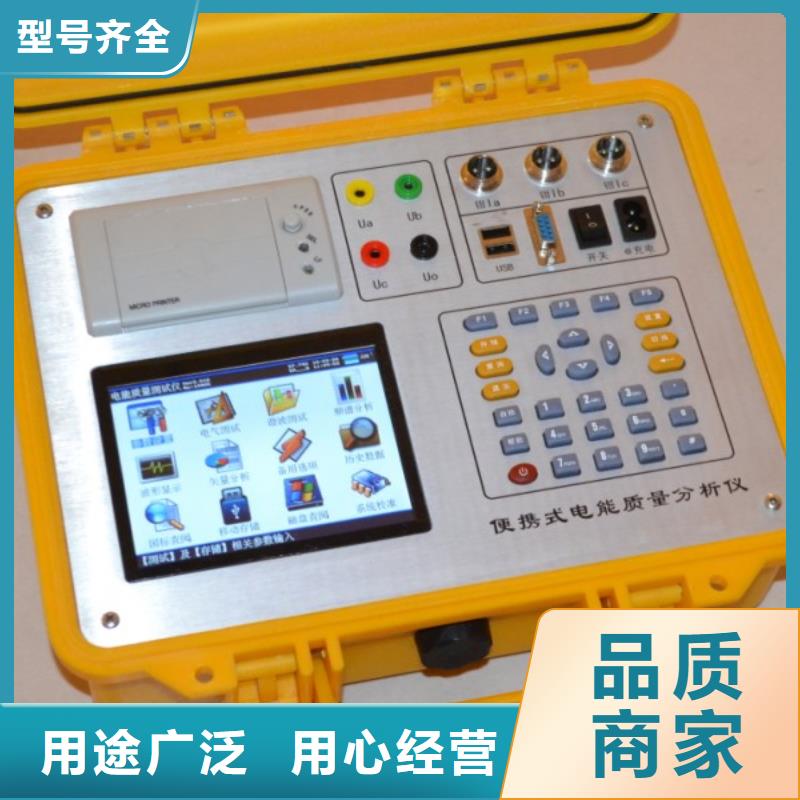

电能质量分析仪交流标准源的输出设置在主菜单界面，按 键后进入交流源输出界面。初始状态栏：100V档、5A挡、输出关闭（没有输出）、谐波关闭（无谐波输出）、接线Y型（三相四线）、闭环开启、U试验点。一般地，交流源的输出主要有3步：设置合适的档位、设置正确的接线方式、设置要输出的幅值。 步：设置合适的档位设置档位包括设置电压档位和设置电流档位，分别对应按键 和 。和 均为循环按键，每按键一次将自动轮切到下一档位状态。第二步：设置正确的接线方式接线方式主要指“Y型（三相四线）”和“V型（三相三线）”。设置接线方式的对应按键为 ，此键为循环按键。第三步：设置要输出的幅值此步根据需求设定交流源，包括输出的幅值、相位、频率以及是否含谐波等。设置输出的具体方法有试验点输出、常规按键输出、旋钮输出、批量编辑输出四种。5.6.2. 试验点输出方法：试验点输出指通过面板试验点键达到标准源一键输出的效果。此法快捷简便，对于常规试验点的输出非常有效。对于电压、电流，装置以档位百分比的形式给出了丰富的常用试验点；对于相位则给出了一、四象限的常用试验点。实例操作：假设当前已经选择了Y型（三相四线）、100V/5A档位。现需进行U＝100V,I＝4A，φ＝60°情况下的有功测试。步，假设当前快捷键是“U试验点”，如果不是，按 切换到“U试验点”，再按快捷键“”将三相电压设置到“100V档” ＊ ，即100.000V。第二步，按 切换到“I试验点”，再按快捷键“80％”将三相电流设置到“5A档”＊ 80％，既4.0000A。第三步，按 切换到“PF试验点”，再按快捷键“/0.5L”将电压电流相角设置成60°。注意： 使用此法的前提是已经设置好了相应的档位状态。此法设置均针对所有相进行，不能单相控制。

电能质量分析仪 电能质量测试分析仪检定装置可以按照Q/GDW1650.2-2017中表2的要求规定，输出各种三相不平衡状态下的测试信号，用于检定电能质量分析仪三相不平衡度测量的稳态性能验证。四、技术指交流电压输出 量 程: 15V、30V、75V、150V 、300V、600V、调节范围: 0％-120％RG 调节细度: 0.002％RG 准 确 度: 0.03％RG＋0.02％RG(选配 0.012％RD＋0.008％RG)稳 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 输出负载: 每相40VA交流电流输出 量 程: 50mA、200mA、1A、5A、10A、25A 调节范围: 0％-120％RG 调节细度: 0.002％RG 准 确 度: 0.03％RG＋0.02％RG(选配 0.012％RD＋0.008％RG)稳 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 输出负载: 每相40VA直流电压输出 0.002％RG准 ％骤变输出调制幅度： 0技术服务内容 1、技术培训、技术交流1.1供方负责为需方免费提供仪器设备全过程的调试验收各项技术服务工作。1.2技术培训方式：供方委派相关技术人员至需方单位现场进行技术培训，培训周期为2-3天，培训费用由供方负责。2、技术服务保证2.1供方免费为需方提供一年保修期（人为因素除外），终身维修。原则上48小时内赶到需方现场进行技术服务（偏远地区除外）。3、其它事项：未尽技术要求双方协商确定。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

电能质量分析仪电能质量监测仪检定装置是针对电能质量分析仪、电能质量终端的的检定而推出的一款产品。装置是参照QGDW_1650.4电能质量监测技术规范 第4部分：电能质量监测终端检验、IEC 61000-4-15GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/T l9862-2005 DL/T1028-2006等标准。采用电子技术，源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术，将内部数字合成的正弦信号，放大成为多相独立的电流和电压输出，不受外部供电电源的影响，并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。所受负载影响很小，根据所接负载自动调节输出，保证输出恒稳；具备在正常输出状态下，电流回路被开路和电压回路被短接时的自动保护功能；外部供电电源意外掉电，不输出尖峰电压等过渡过程。
