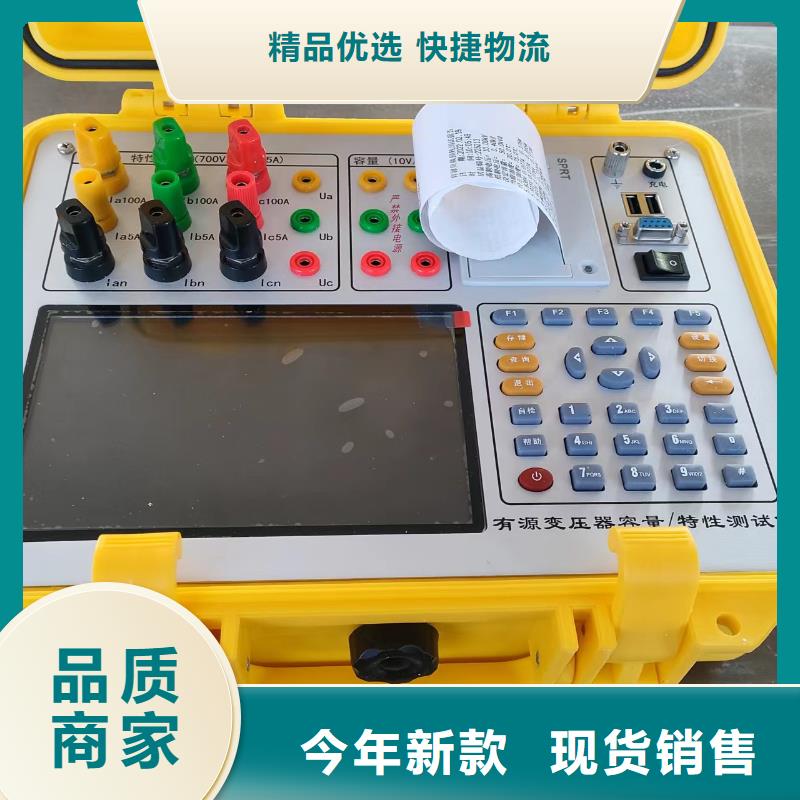

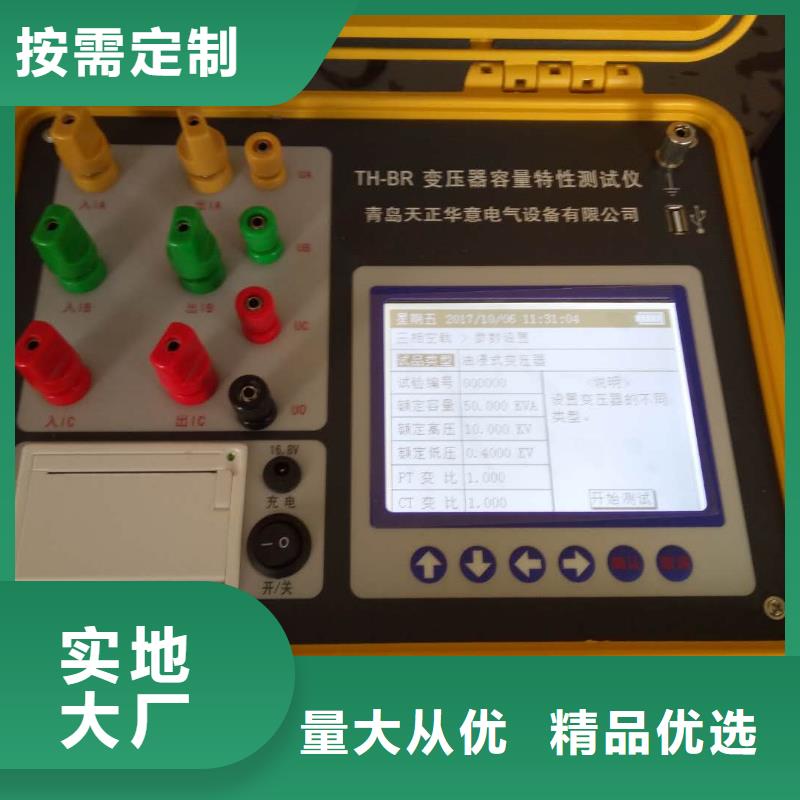

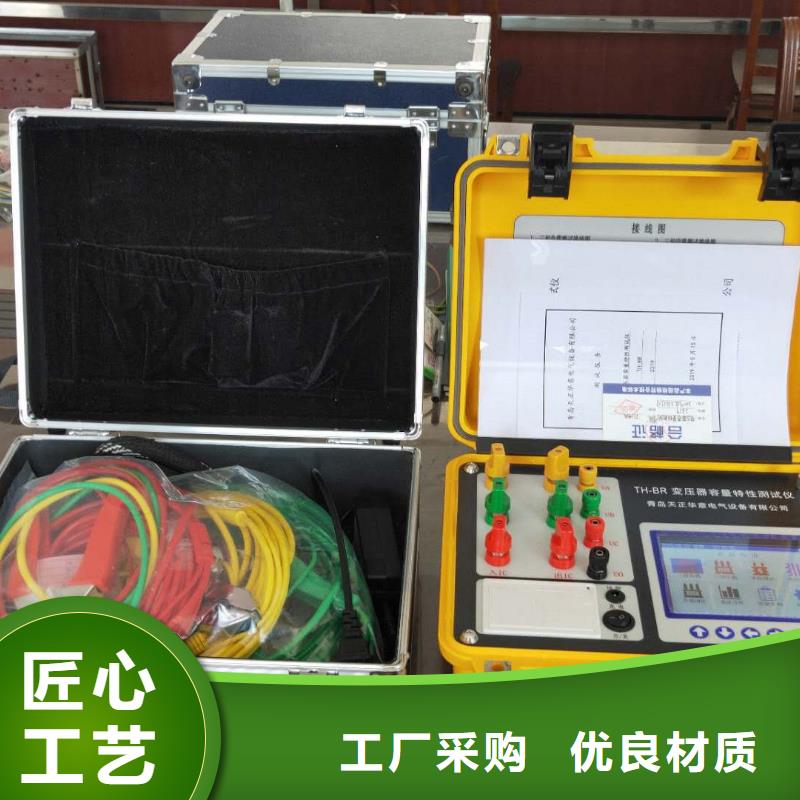

变压器容量特性测试仪参数的修改操作说明：选择型参数：对于有左右箭头指向的参数为选择型参数，使用触摸功能可以在彩色液晶上的左右箭头指向区域直接点击，使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，F3为向左翻页，F4为右翻页，正确选择所需要的参数即可，参数修改完后自动保存。输入型参数：对于没有左右箭头指向的参数为输入型参数，使用触摸功能可以在彩色液晶上的数值显示区域直接点击后自动弹出小键盘，在小键盘上正确输入，输入完毕按确认键即可完成参数的修改。使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，此时按外部键盘上的确认键即可弹出小键盘，使用小键盘相对应的外部按键输入即可。 试品编号的外部键盘输入方法：弹出下面的键盘后，按照屏幕下方的提示操作即可。F1F2F3功能键分别代表英文字母 行第二行第三行的字母，每个字母的输入对照上面的数字输入即可，F4是回退键。例如：输入GT588，按F2键，屏幕提示"0:A 1:S 2:D 3:F 4:G 5:H 6:J 7:K 8:L 9:123"，按下G对应的字母4，按F1键，屏幕提示"0:Q 1:W 2:E 3:R 4:T 5:Y 6:U 7:I 8:O 9:P"，按下T对应的字母4，要转换成数字输入状态，按F2键，按9键，屏幕提示"0~9数字 F1:q~p F2a~l F3 z~m F4回退"，按下588，按下确认键确认输入即可。图五 英文字母键盘注意：触摸屏幕和外部键盘在修改参数的时候 单独使用同一种输入方法。

变压器容量特性测试仪?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，因不同联结组别的变压器损耗参数是不同的，因此只有明确变压器的联结组别才可准确判断出被测变压器的型式。?参比容量：当被测变压器容量为500或630时，需输入此项参数；因为这两种容量的变压器的阻抗电压处于交替区，造成容量判定的交叉区，也就是说同一台变压器按照不同的阻抗电压进行测试，有可能出两种结果；因此只有设置了参比容量，才能保证测出的容量准确。?界面风格：有两种界面颜色搭配风格可选。所有参数设置好后，按确定键开始测试过程，如图5所示：图5、容量测试（进行中）图中将实时的测试数据显示在屏幕上，包括：ABC三相的测试电压、ABC三相的测试电流、ABC三相的测试功率、各相的平均电压和平均电流、各相的总功率。如果试验人员的接线不正确，仪器会自动提示：测试异常，请检查接线。

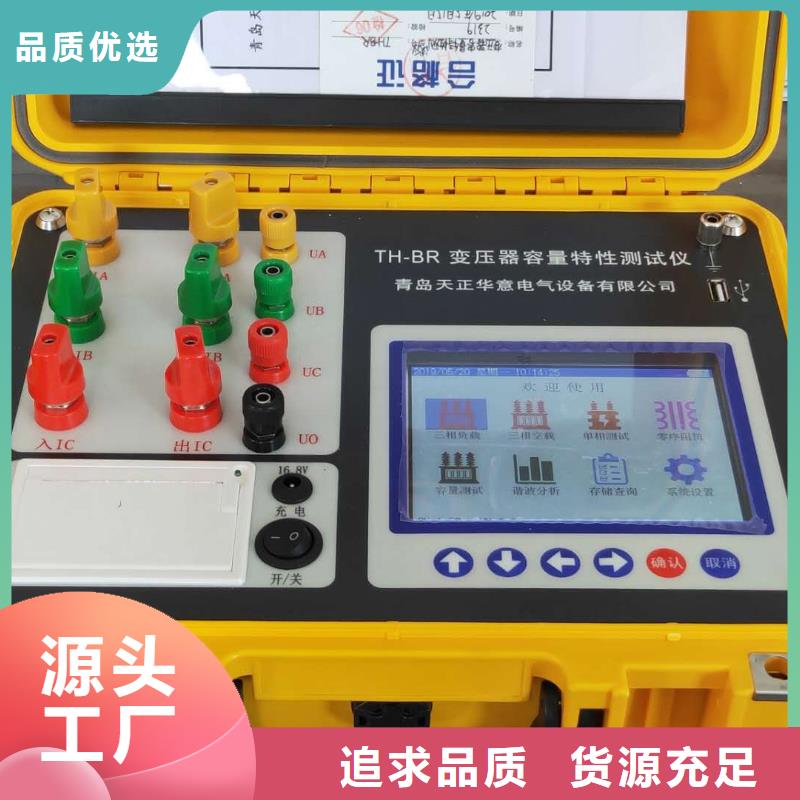

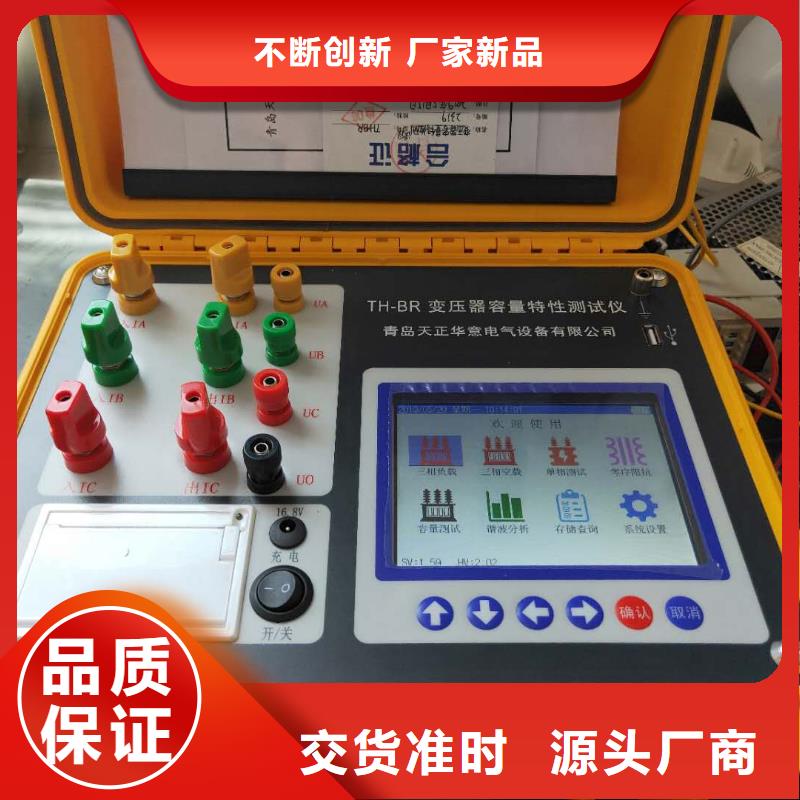

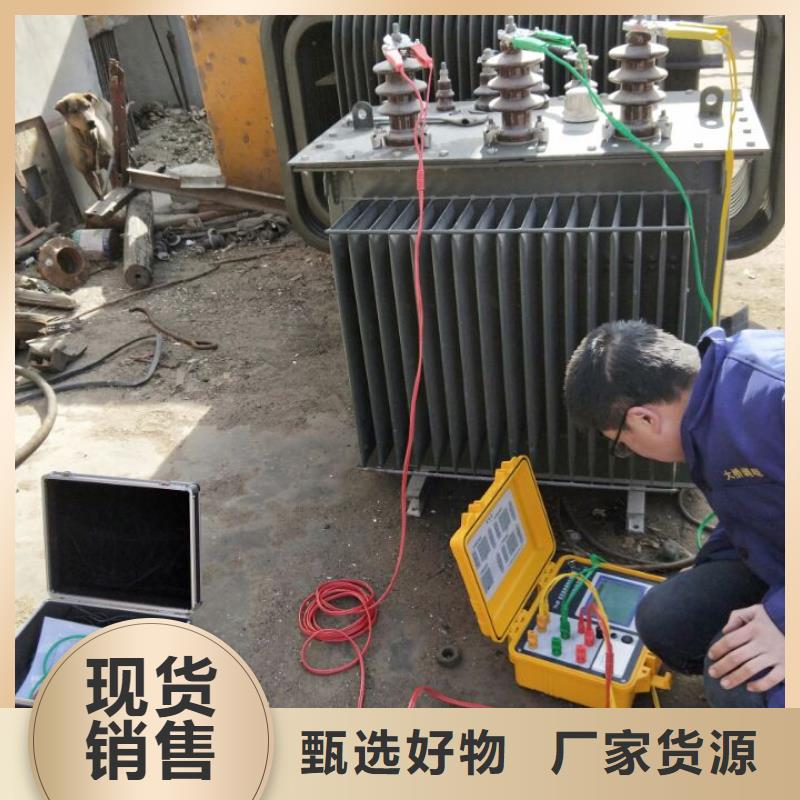

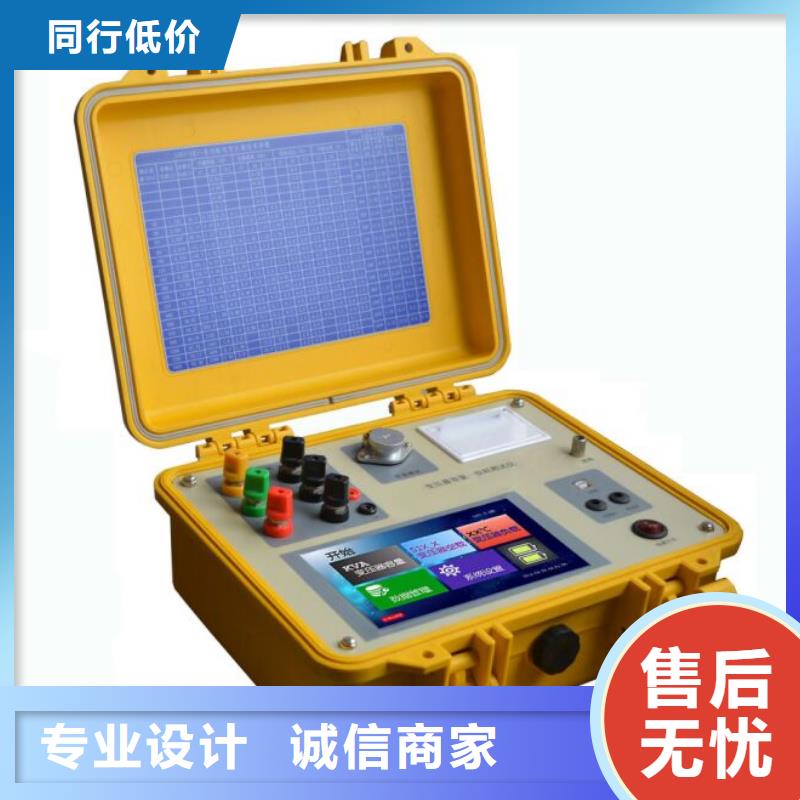

变压器容量特性测试仪图 七 容量实验可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.3.1 容量测试正确设置了容量参数后，再进行容量的测试功能。试验步：按照提示的接线图接线，对于250KVA以上的变压器，要使用相应规格的短路线。图八 容量测试接线试验第二步:接好试验线后，对测试方式进行选择，测试仪默认为对变压器施加信号的单一容量法测试，如需进行直阻数据的综合测试，测试方式的选择可以用触摸功能在彩色液晶上修改，也可以使用外部按键“F3”进行修改；接线及测试方式检查无误既可试验，使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中..’按钮，同时仪器发出滴滴的声响提示正在进行测试，测试完毕自动结束。如果确认数据稳定也可以人工结束，同样使用触摸功能可以在彩色液晶上的‘测试中’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。如果采集数据出现问题，测试仪提示"采集失败，请检查接线！"。试验第三步:测试完毕出现容量测试判别结果，包括：当前测试条件下实测的短路损耗（负载损耗）数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相临容量之间，无法归档；如果显示屏提示“负载损耗异常，请用有源负载测试”，则返回主菜单，使用“有源负载”项目进行测试以效验容量测试的结果。试验结果参见图九；图九 容量测试结果试验第四步：测试结果的保存和打印。如使用触摸功能可以在彩色液晶上的‘F1 保存’按钮区域直接点击，使用外部按键时按‘F1’按键，测试仪即可把测试的结果进行保存。在‘结果查询’子菜单可以查询到保存的记录。
