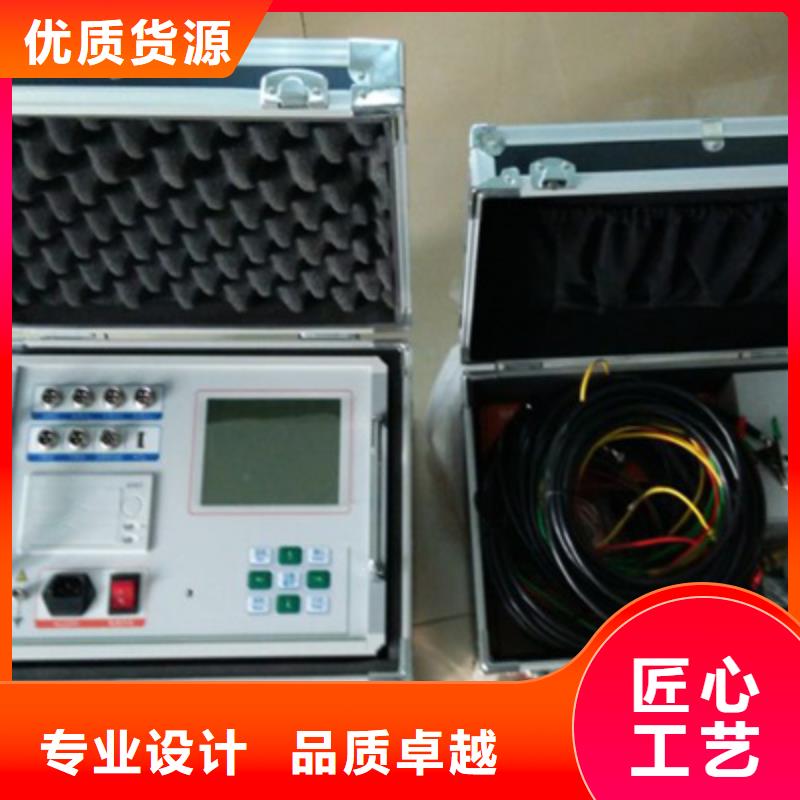

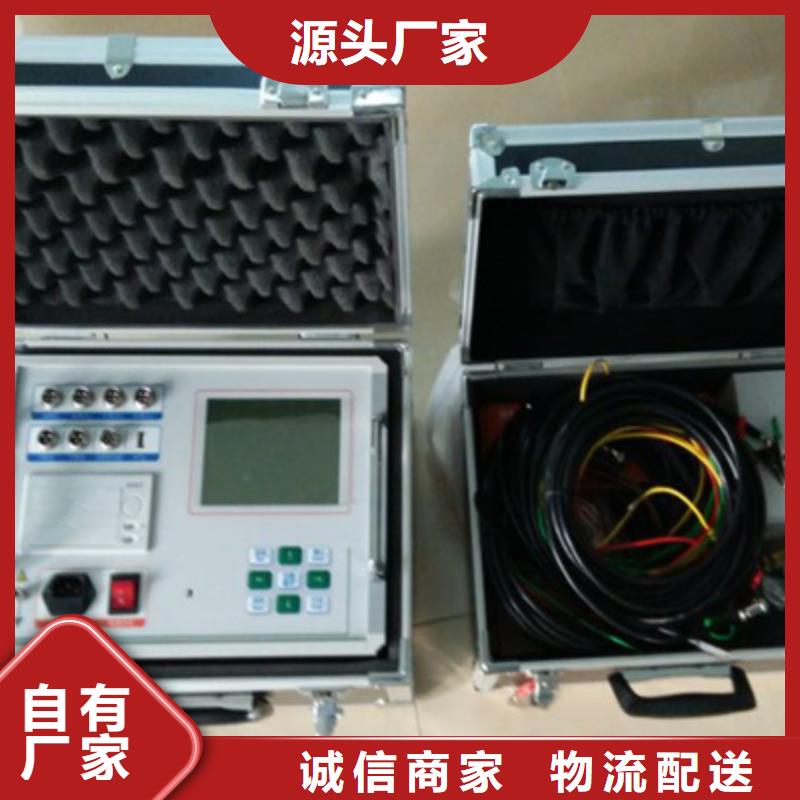

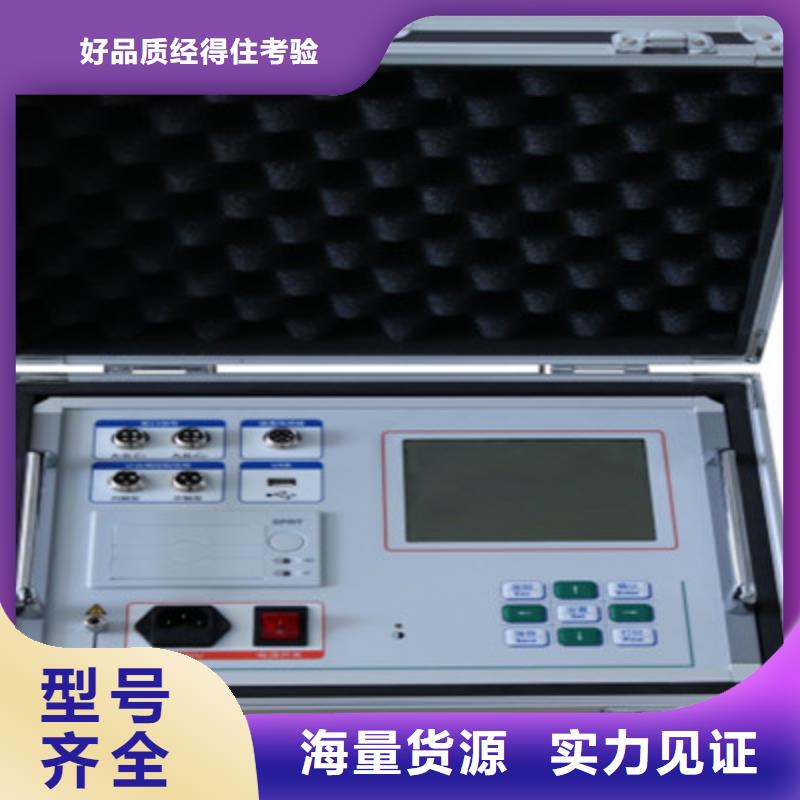

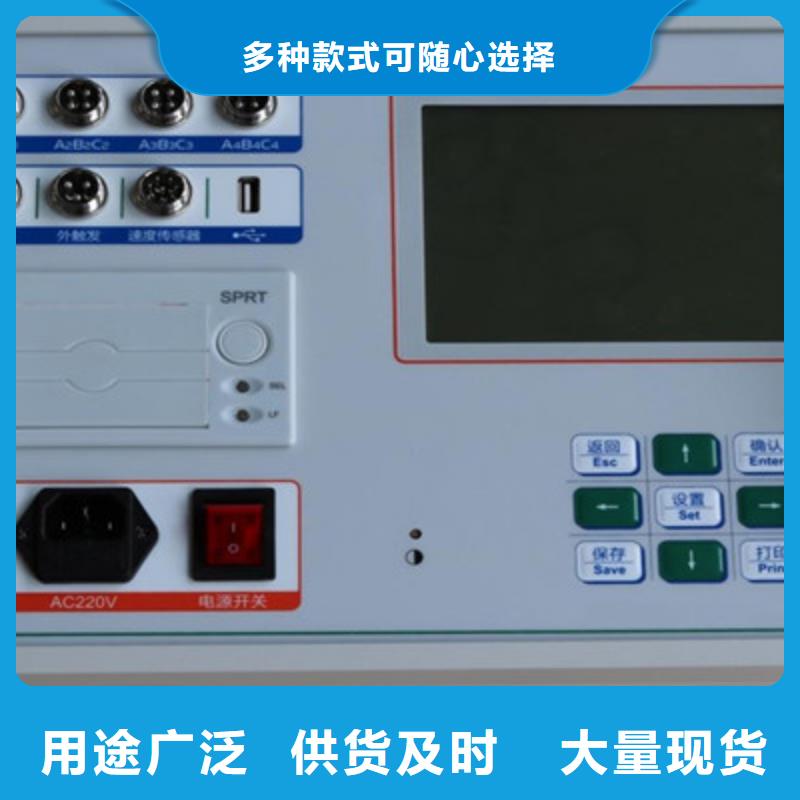

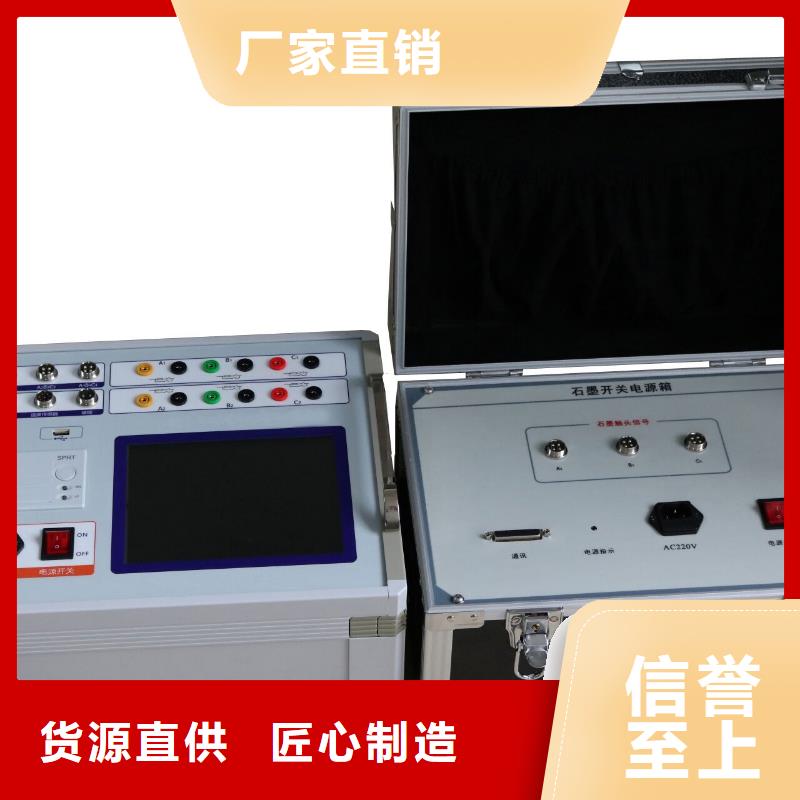

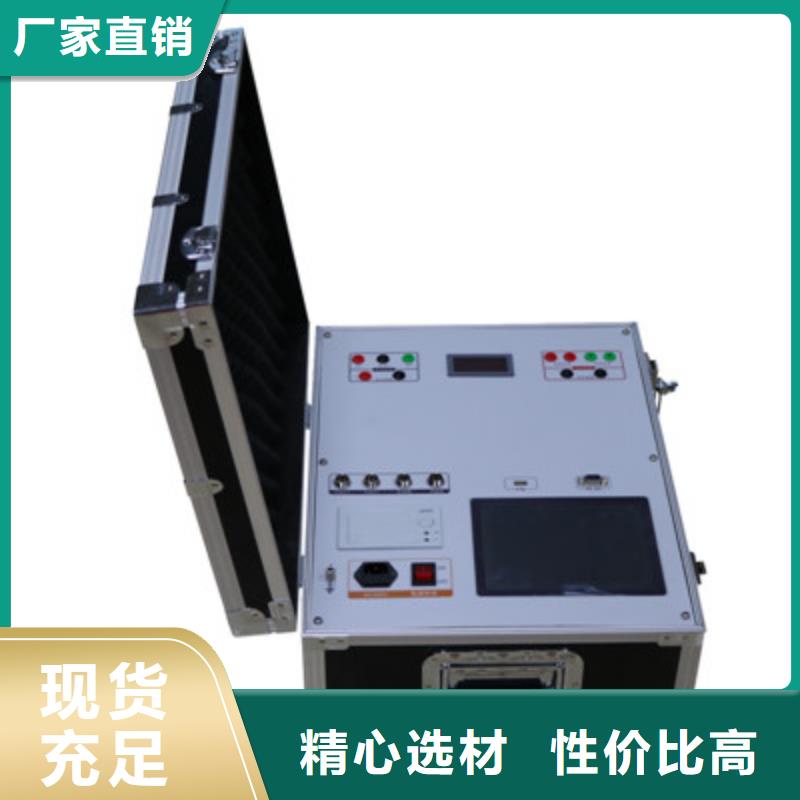

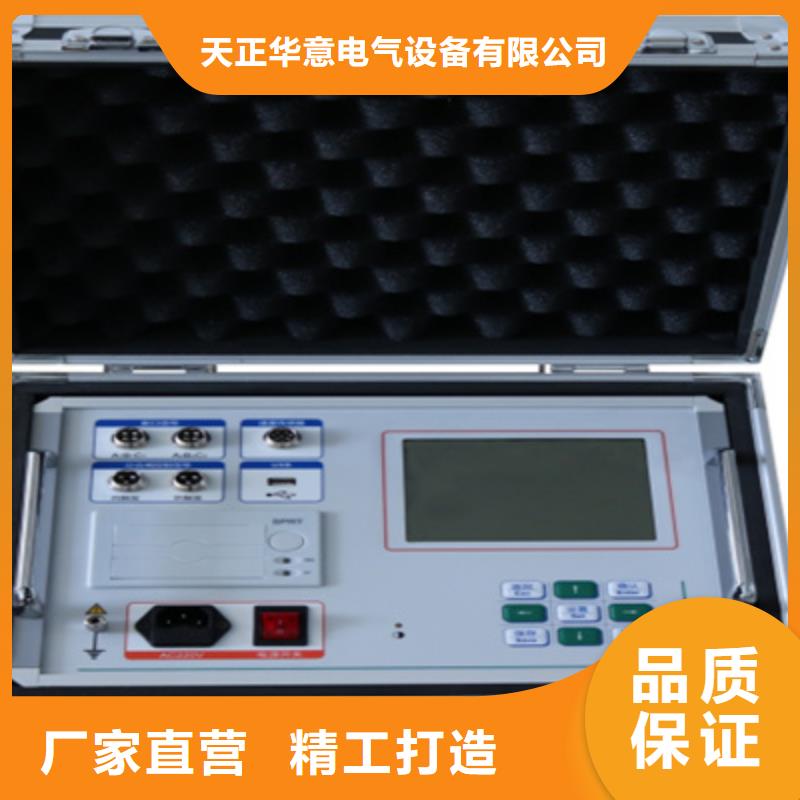

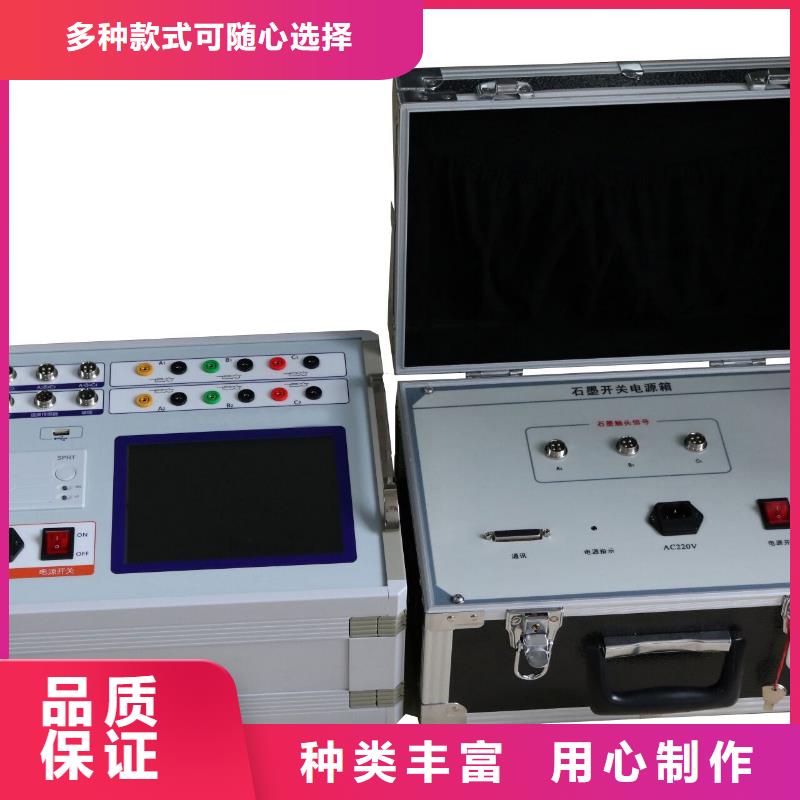

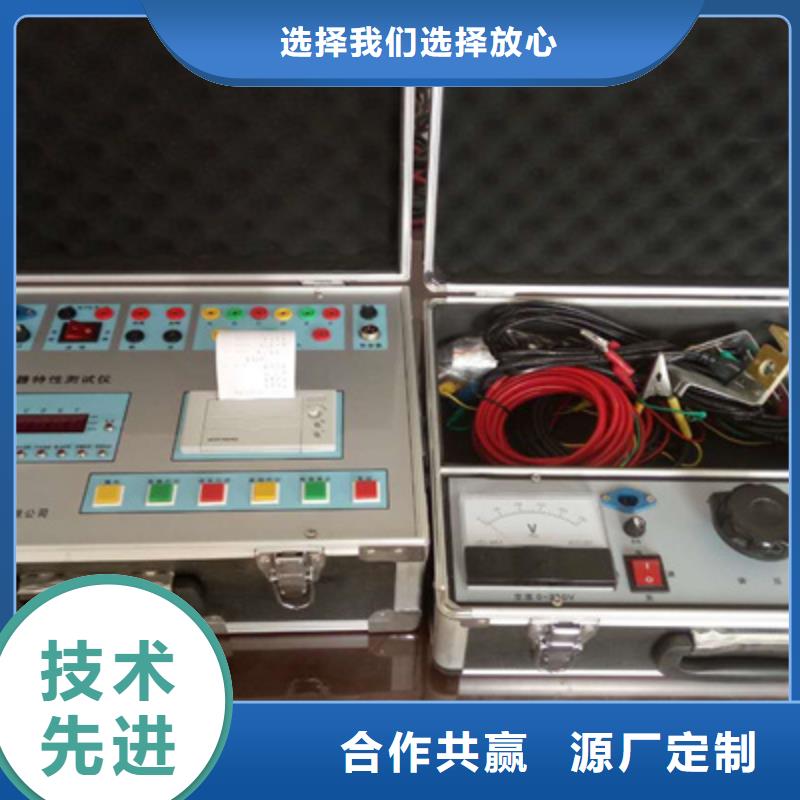

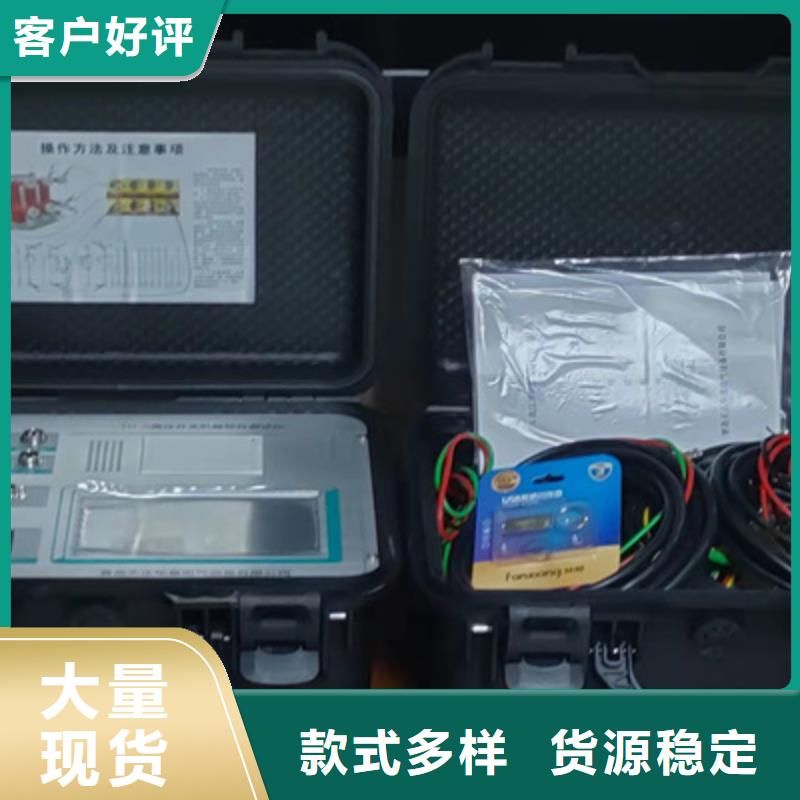

高压开关测试仪 主要技术参数：时间测量：12路 固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.01ms～20s，分辨率：0.01ms,测试范围：20s～200s，分辨率：0.1ms,在200ms以内准确率：(0.1％t±0.1)ms2.合闸电阻测量：3/6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸电阻投入时间3. 测量范围：20～10KΩ,分辨率0.1Ω，准确度：3％±1个字4.石墨触头测量：3/6（选配）路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期测量电流：10A5.双端接地测量：3/6（选配）路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期6．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度7. 测速范围：1mm传感器 0.01～25.00m/s，0.1mm传感器 0.001～2.50m/s0.5°角度传感器 1周波/ 0.5°8．行程测量：动触头行程（行程）接触行程（开距）超行程过冲行程或反程（超程）9.测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。直线传感器：100mm，测量范围：0-100mm，分辨率:0.1mm（选配）直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）360线传感器：360о，测量范围：0-1000mm，分辨率:0.25о。加速度传感器测量范围：0-300mm，分辨率:0.1mm。激光传感器测量范围：0-300mm，分辨率:0.1mm（选配）10. 电流显示：电30A,分辨率：0.01A。11. 仪器电源 ：AC 220V ± 10％；50Hz ± 2％12. 直流电源输出:DC6～270V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。 外触发触发电压：AC/DC10-300V，电流≤120A14. 隔离开关测量范围：⑴、电压输出：DC6～270V（可调）；⑵、电源输出时间：0.01-20秒（可设置）；⑶、断口信号采集时间为200秒；⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数15.主机体积：360×260×170mm16.使用环境： -20℃~＋50℃17.相对湿度：≤90％四、术语定义：、三相不同期：指开关三相分（合）闸时间之间的及小值差值。、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）

高压开关测试仪老化次数：设置1-10000次的动作试验。③、当前次数：显示所动作的次数，合一次计数一次，分一次也计数一次。D、储能：点击此菜单，界面如下图:⑴、启动储能菜单：输出电压给储能电机进行储能，储能时长一般为10秒左右。如下图：⑵、储能测试菜单：测量储能电机的功率及储能时长。八、使用仪器测试的部分图形及文本数据如下：⑴、合闸图形及文本数据：⑵、分闸图形及文本数据：⑶、重合闸的分合分图形及文本数据：九、测试现场常见技术问题及处理办法：㈠、现场用仪器进行控制合、分闸操作时，开关不动作1、现场合、分闸控制接线不正确处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。1、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）处理办法：①、对于永磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。②、检查控制回路，保证回路畅通。2、检查仪器储能、分闸、合闸是否有直流输出处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请 返厂维修。

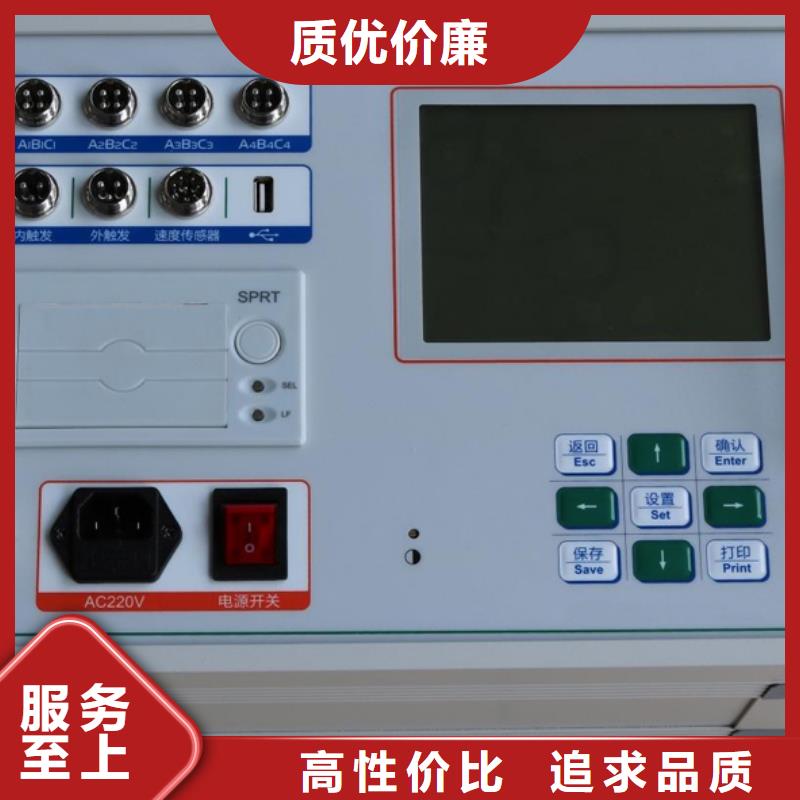

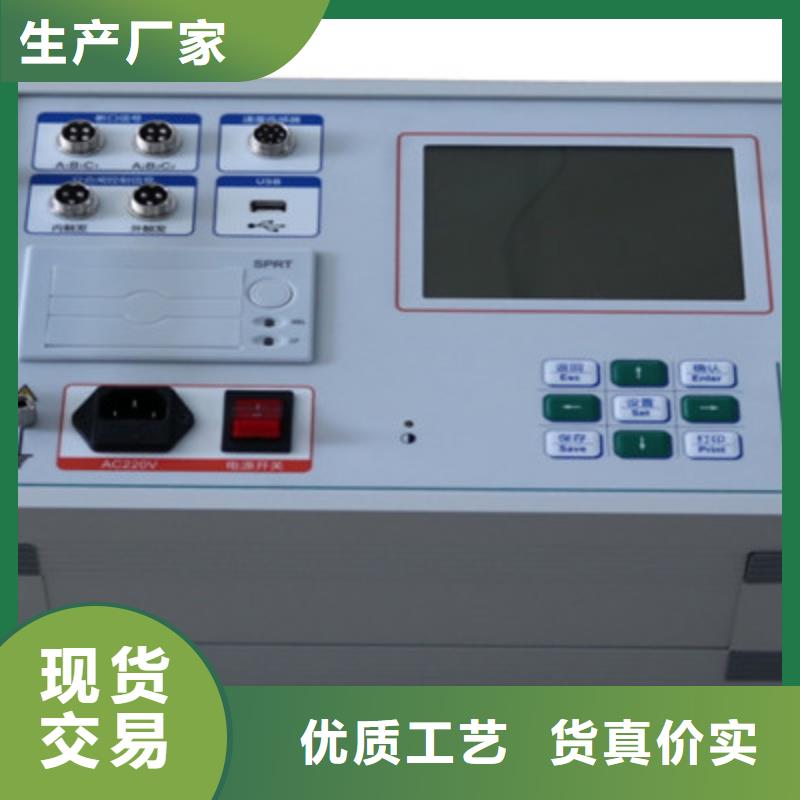

高压开关测试仪菜单说明：开机后进入仪器操作主界面：A、文件菜单：点击文件菜单，如下图：⑴、新建：点击此菜单，刷新成空白屏幕。⑵、打开：点击此菜单，打开先前保存的测试数据或进入其他数据库。⑶、保存：点击此菜单，以当前测试的日期自动命名保存，再点击OK键关闭，如下图：⑷、生成包络线：点击此菜单，通过导入几组相同的测试数据（同一款断路器、都是合或分闸的数据 、传感器选择、速度定义等完全一致），生成包络线。⑸、加载包络线；测试完成后，点击此菜单，进行速度的包络线对比。⑹、关闭包络线：点击此菜单，关闭包络线。⑺、综合打印：点击此菜单，打印测试的全部数据。⑻、当前页打印：点击此菜单，只打印当前页的测试数据。⑼、退出：点击此菜单，退出测试关机，日常测试完毕后，直接关闭电源即可。B、点击设置菜单，如下图：⑴、参数设置：点击此菜单，设置开关类型、传感器选择、采集时间、操作电压等参数 的设置，如下图：①、采集时间是指断口信号采集时间长度，通常设置为1秒，可根据需要设置， 可设置200秒。②、预置行程是指设置断路器的总行程（开距加超程），点击数字14弹出输入键盘，编码器360和传感器必须设置，再点击启动预置行程。直线传感器可以不 需要设置进行测试。以下是数字键盘，点Esc键删除当前输入的数字，点Enter键确认输入的数字。如下图：③、操作电压是指当前断路器的动作电压，通过数字键盘来输入。④、速度选项：根据厂家给的速度定义输入，如果不知道当前断路器的速度定义，真空选择项，SF6选择一项。⑤、主断口：默认为A1为主断口，也可以根据需要设置其他的断口为主断口（如果 主断口损坏或传感器装在其他相上使用）⑥、触发方式中的自触发：选择此项主要是针对没合（分）闸线圈的断路器，测量 弹跳时间和次数、三相不同期、速度等参数，其分（合）闸时间是推算出来的。⑦、设置完成后点击退出存盘。
