环氧树脂灌浆胶视频-环氧树脂灌浆胶_辽宁省沈阳市市场覆盖大东|新民|丹东|盘锦|朝阳|大连|抚顺等

,型号齐全,可根据客户需求定制,产品多元化,可满足您的多种需求,辛普顿(沈阳市分公司)xpd3626知道,每一次选择都是对我们信任的投票,所以我们始终坚持用心做好每一个细节,让您的信任转化为满意和价值。联系人:韩先生,地址:[]。

碳纤维胶产品介绍1.碳纤维胶与碳纤维有很好的适配性。2.碳纤维胶渗透力强，能有很好的渗入混凝土表层。3.碳纤维胶耐老化，耐水性和化学腐蚀性能优良。4.碳纤维胶固化后的胶层物理机械性能优良，强韧而有一定弹性。碳纤维胶用量碳纤维粘结材料（底涂料）每平方米纤维布用0.2-0.3kg。碳纤维粘结材料(粘结料）每平方米纤维布用0.6-0.9kg。碳纤维胶应用范围1.在混凝土，砖头和木构件粘贴碳纤维，在加固上主要用作抵抗拉力。2.用于抗弯构件于梁的受拉力部位，梁与柱的抗剪部位，柱或桥梁的围束。碳纤维胶性能参数底胶外观 A组分：淡黄色透明液体 可操作时间（min） ≥60B组分：棕色液体 指触干时间（20℃h） 60分钟砼粘结强度 C60混凝土破坏 配合比 A:B=2:1找平胶外观 A组分：粘稠膏状态 可操作时间（min） ＞30B组分：粘稠膏状态 操作是温度℃ 5-40钢-钢粘接强度（Mpa） 剪切 20 指触干时间（20℃h） 60分钟拉伸 35 配合比 A:B=3:1碳纤维浸渍胶外观 A组分：黏糊液体 B组分：黏糊液体粘贴碳纤维固化后的基本性能抗拉强度标准值（Mpa） ≥10 极限延伸率（%）弹性模量（Mpa） ≥2500 配合比碳纤维固化后性能胶体性能 压缩强度（Mpa） ≥70 工艺性能 不垂流度（mm）40℃时 20拉伸强度（Mpa） ≥40 可操作时间（min）40℃ ＞60弯曲强度（Mpa） ≥50 使用温度℃ 5-40弹性模量（Mpa） ≥2500粘接性能 钢-钢拉伸抗剪强度（Mpa） ≥14 混合比例 A：B=2:1与混凝土正拉粘接强度（Mpa） ≥2.5 固化时间（d）20℃时 3--7钢-混凝土拉伸 C60混凝土破坏

碳纤维胶碳纤维胶简介：JGN-101碳纤维胶（粘贴纤维复台材结构胶）系 A、B 两组分改性环氧树脂类胶粘剂，符合GB50728《工程结构加固材料性鉴定技术规范》、《公路桥梁加固设计规范GB50728JTG/TJ22A及胶技术要求。产品净重：为30kg/组。保质期：2年碳纤维胶产品配比：2∶1碳纤维胶采用塑料桶包装，按组供应碳纤维胶应密封贮存在环境温度5℃-40℃的干燥、清洁库房内，不得露天堆放或雨淋；自生产之日起，包装完好时有效贮存期12个月。若超过12个月，则应进行检测，如各项物理力学性能达到标准要求，则仍可继续使用。碳纤维胶不属于易燃、易爆、有毒危险品，能以-般交通工具运输，运输途中不得损坏包装、曝晒或雨淋，不得倾斜或倒置。碳纤维胶施工人员应采取必要的防护措施（如佩戴口罩、手套、护目镜、帽等），现场注意防火并保持良好的通风。若不慎弄上皮肤或衣物，可立即擦拭干净并用大量清水冲洗；若不慎误食或溅入眼睛，请立即就医。

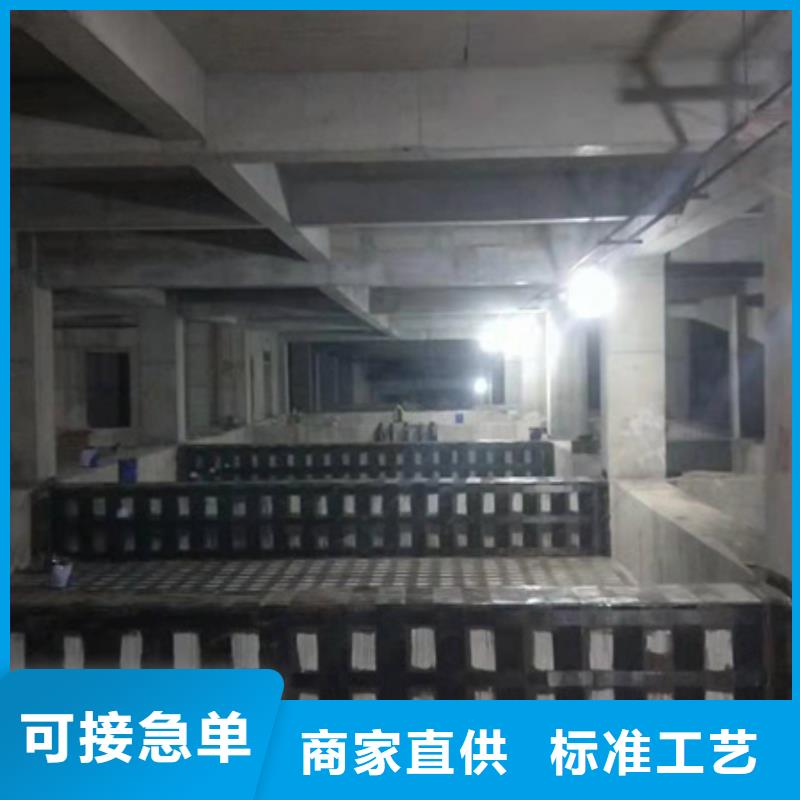

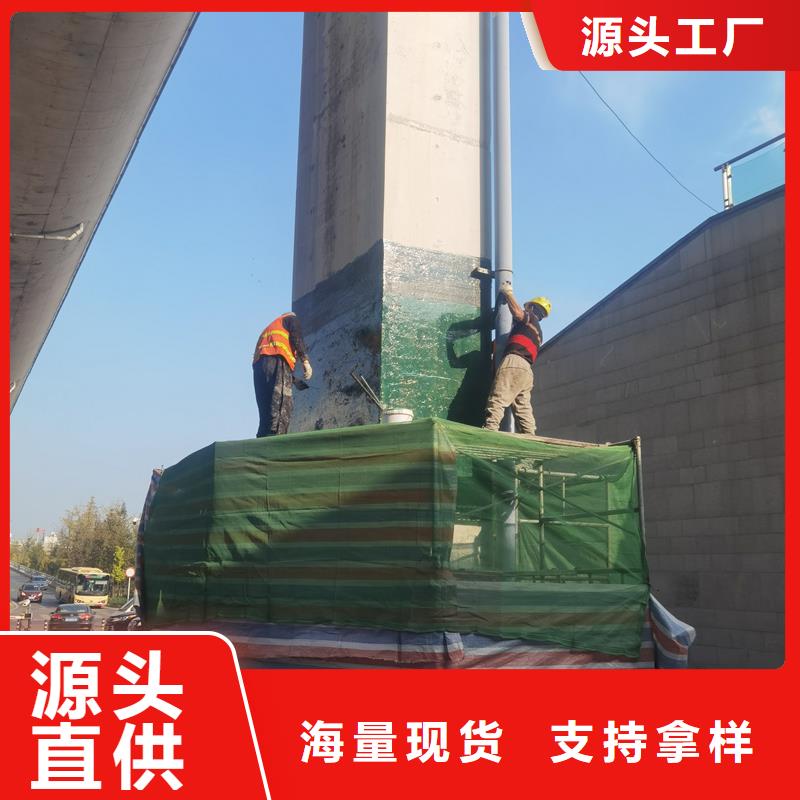

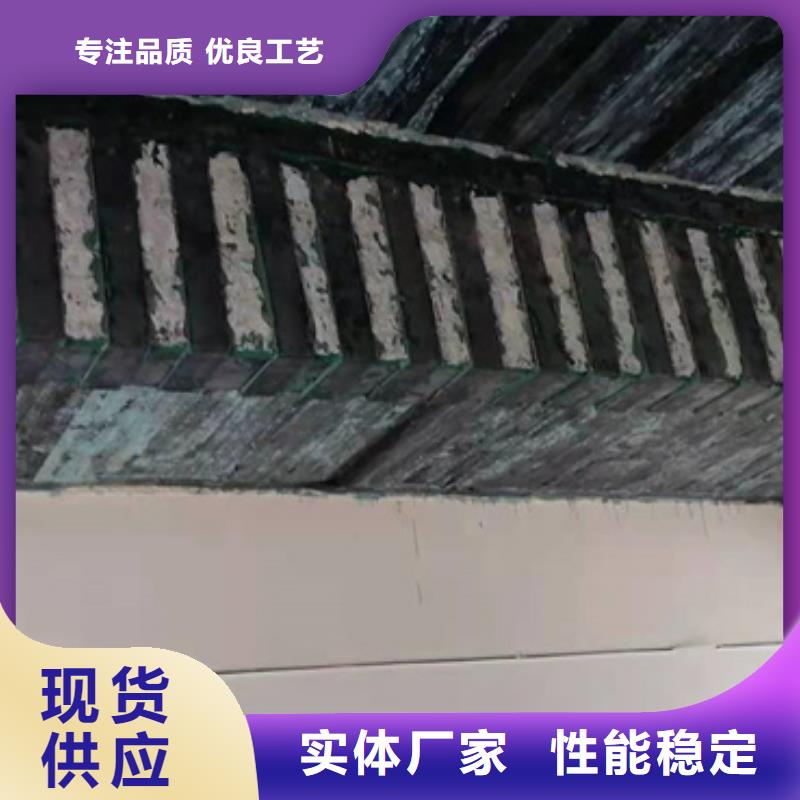

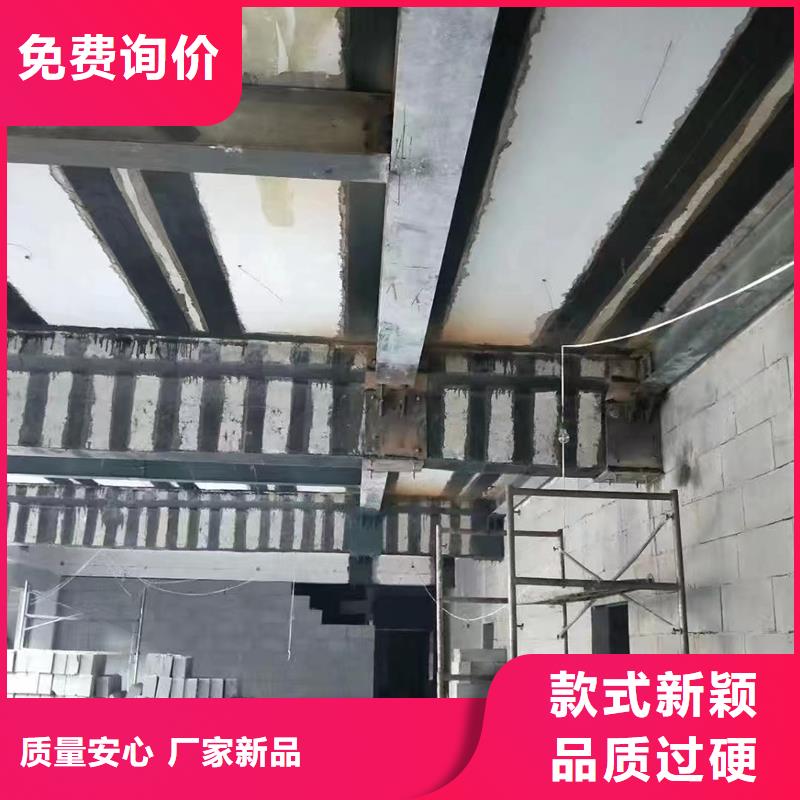

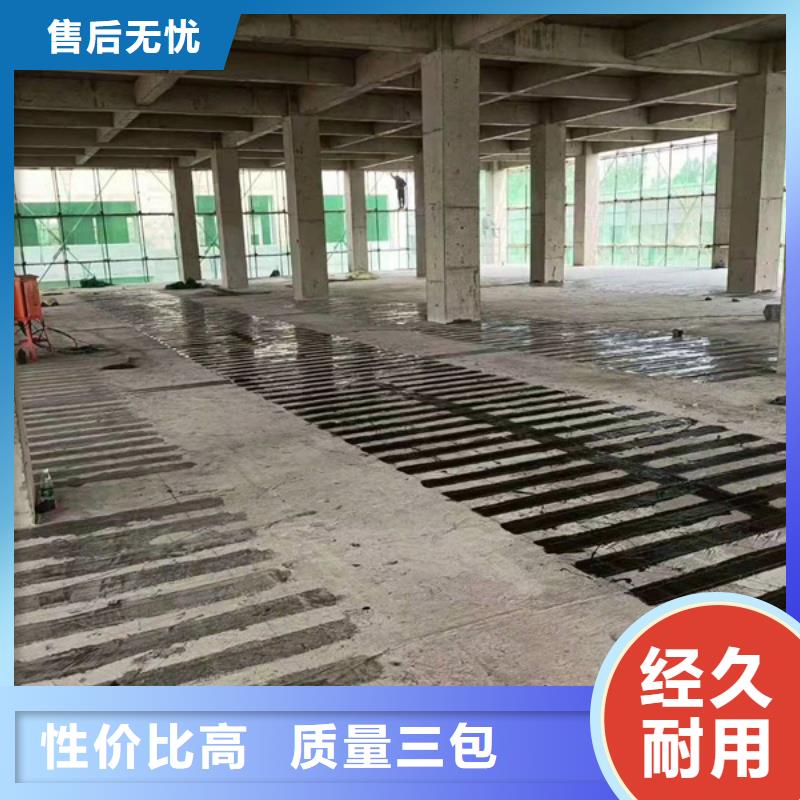

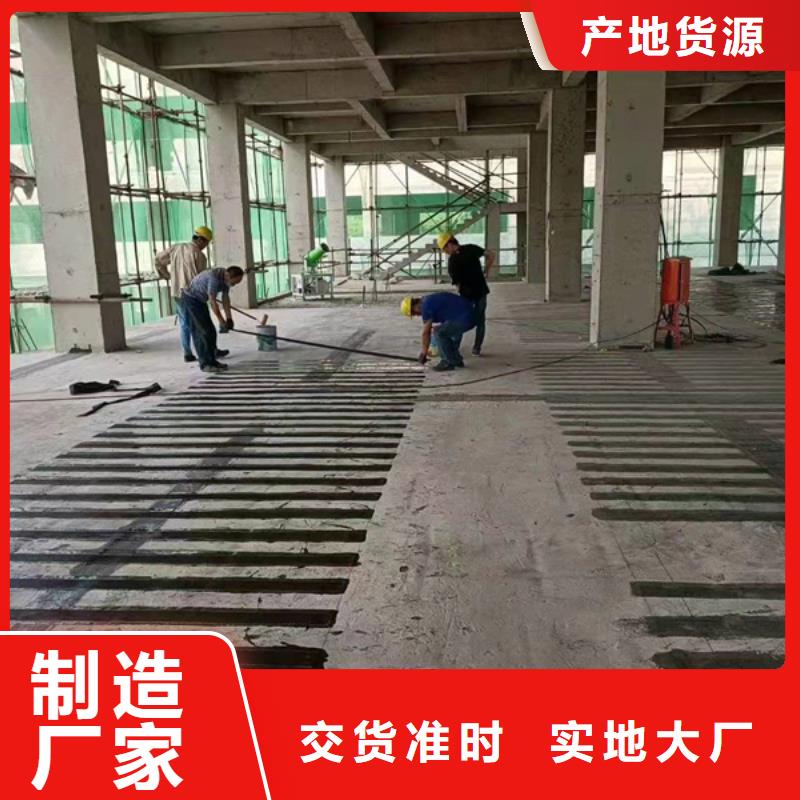

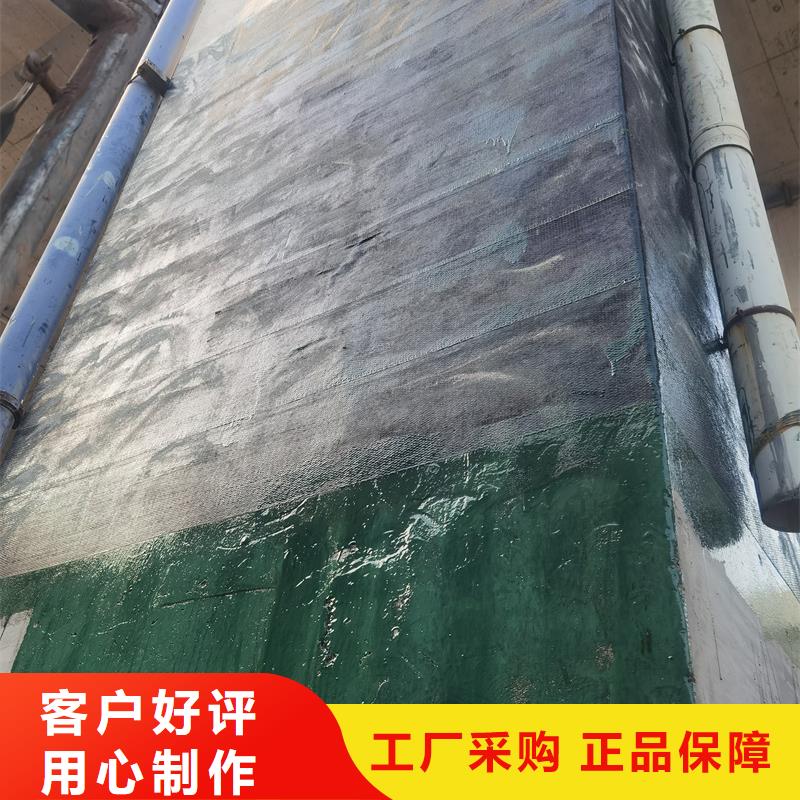

碳纤维胶施工流程卸荷：加固前应对所加固的构件尽可能卸荷。基面处理：混凝土表层出现剥落、空鼓、腐蚀等现象的部位应凿除，将混凝土表面清理干净。找平施工：构件表面凹陷部位应用找平胶填补，出现高度差的部位应用找平胶填补，尽量减少高度差。面涂底层树脂：将调配好的底层碳纤维胶计量，搅拌均匀，根据实际气温决定用量并控制使用时间，将底层树脂均匀刷于混凝土表面，待胶固化后，在进行下一道工序。粘贴碳纤维布：按设计要求的尺寸及层数剪裁碳纤维布，将浸渍树脂调配好，均匀涂抹于粘贴的部位，凿搭接，拐角等部位多涂刷些，粘贴碳纤维布并用滚筒反复滚压，去除气泡。固化养护施工完成后24小内防止雨淋或受潮，并注意防护，防止硬物碰伤施工表面。检验：可用小锤轻轻敲击或手压谈纤维片材表面的方法检查，总有效粘接面积布低于95%。
