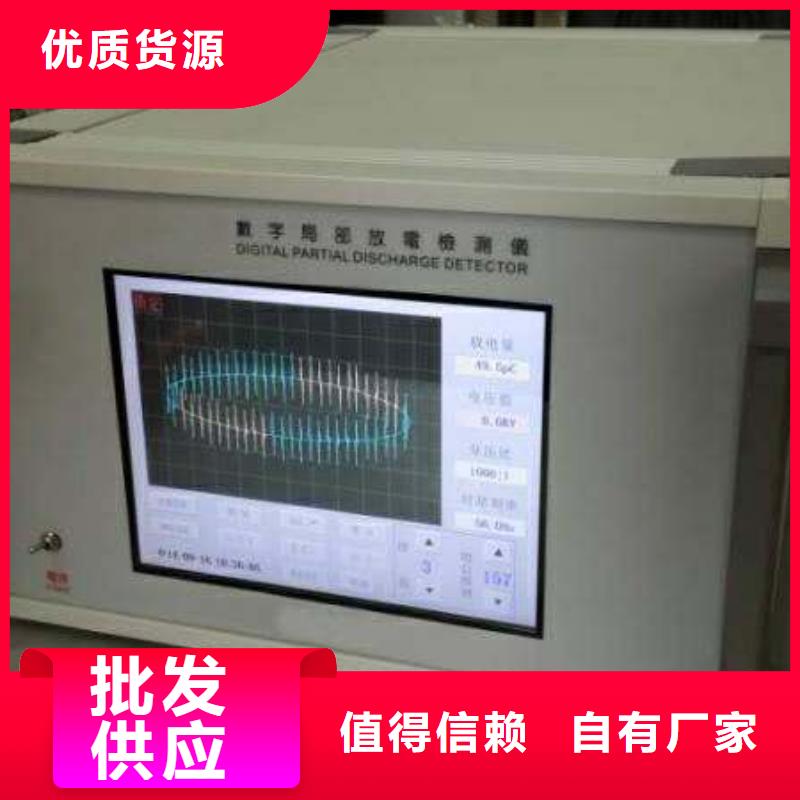

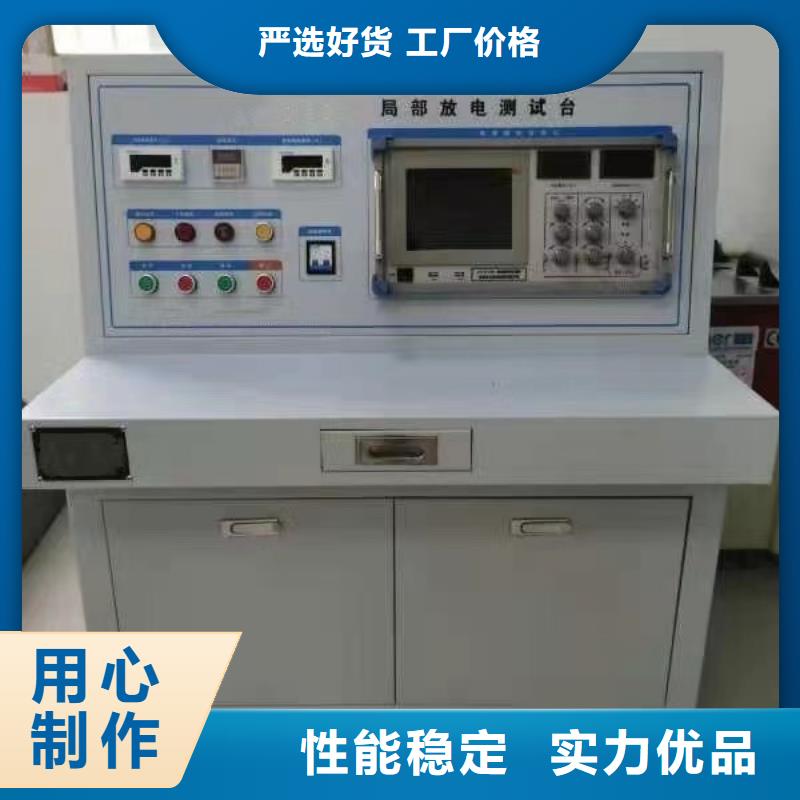

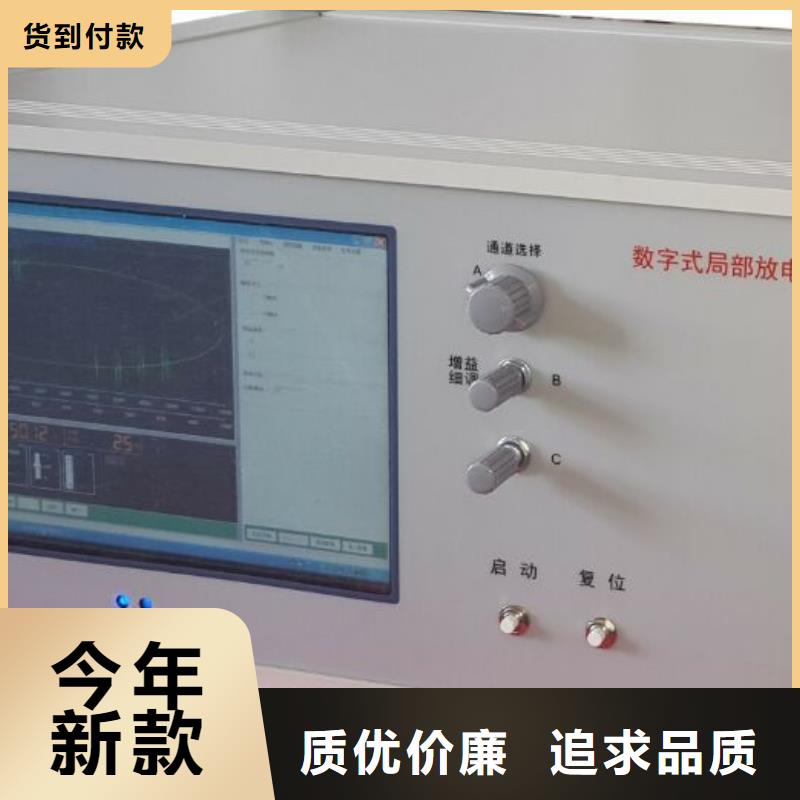

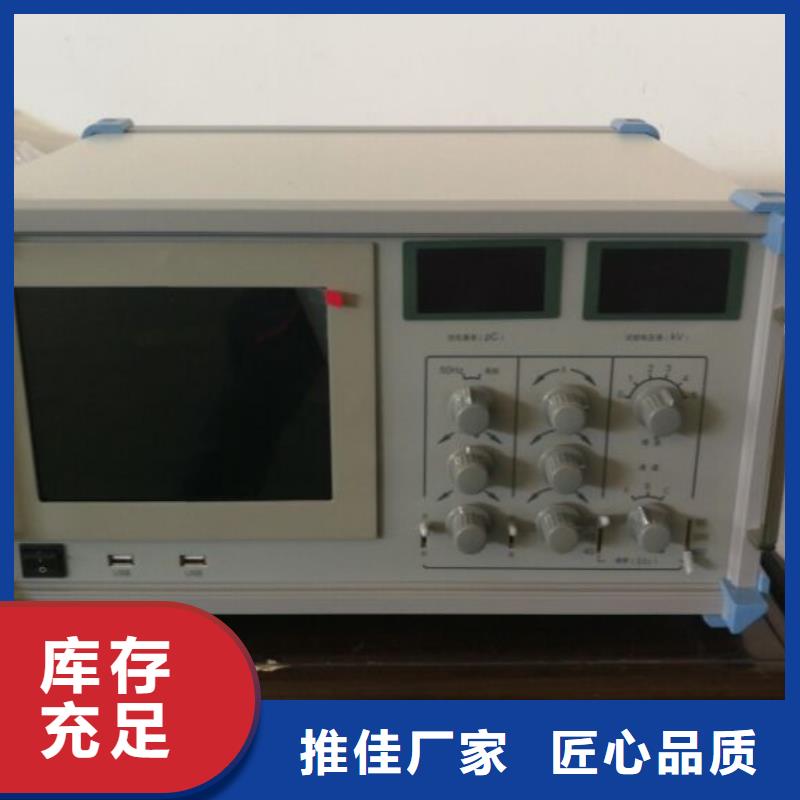

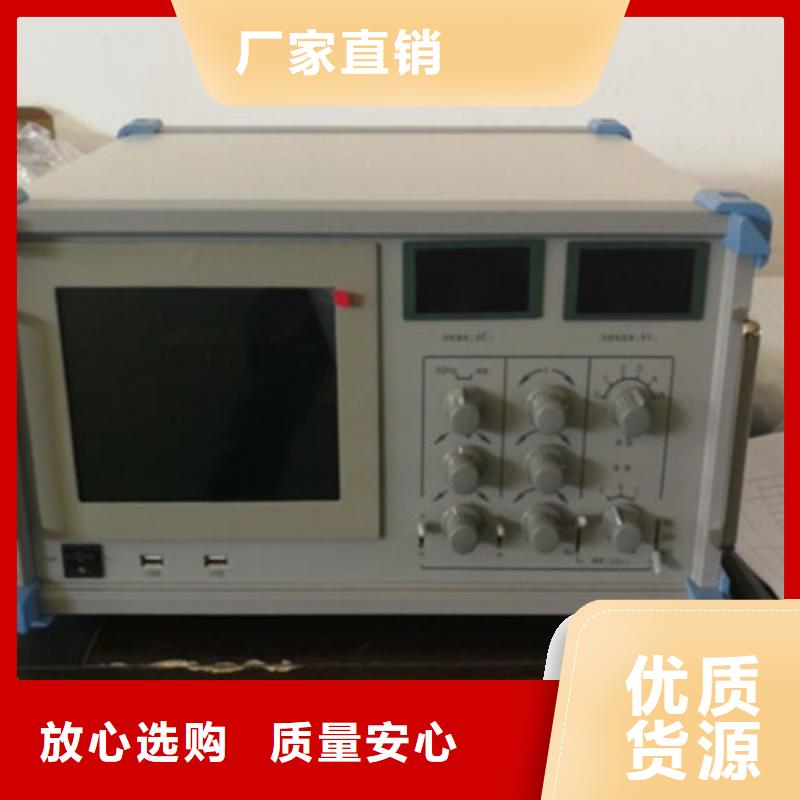

工频高压局放试验装置 椭圆扫描时基：（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。（2）旋转：以30°为一档旋转，调整观察角度。（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率20dB。（4）正负脉冲响应不对称性±100Hz脉冲上升沿时间：100us注入电容：10PF，100PF电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V八、15KVA三倍频电源变压器输入电压：三相380 V， 50 Hz输出电压： 0 ～ 250 V， 150 Hz输入电流： 22.8 A输出电流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA负载特性：阻性、感性、容性均可调压方式：单相、电动调压允许运行时间：0.5h冷却方式：干式自冷试验控制台1.1、JFE-2003液晶型局部放电检测仪部分本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。产品特点：?局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。?操作与传统的模拟式局部放电测试仪器完全相同，简单易学。?自由选择椭圆、直线、正弦显示方式?采用数字开窗技术，可避免干扰对测量的影响。?任意相位开窗，单窗、双窗任选，椭圆150度旋转。?可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。?可对当前放电图谱进行保存，实现测试结果的可追溯性。

工频高压局放试验装置 局部放电测试电路的三种基本接法及优缺点。并联法）串联法 平衡法（1）标准试验电路，又称并联法。适合于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。（2）接法的串联法，其要求试品低压端对地浮置。其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度。缺点是试样损坏时会损坏输入单元。（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可变压器杂散电容的影响，而且可做大电容试验。缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。值得提出的是：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。

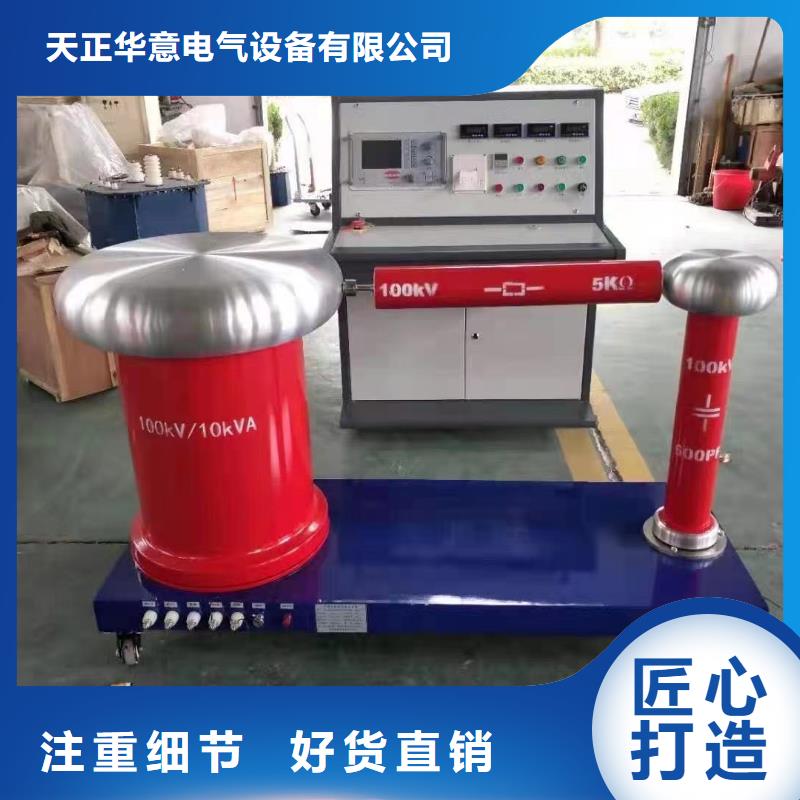

工频高压局放试验装置局放工频耐压试验装置技术方案青岛天正华意电气设备有限公司目 录一、设备适用范围方案编写说明 使用条件遵循技术标准设备组成总体技术要求、系统各单元技术要求、参数计算和选择出厂试验及验收 - 10 --5kVA/50kV无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。以下配置图片供参考数显控制箱＋模拟式局放仪二、方案编写说明本方案采用充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。三、使用条件海拔高度： ≤3000m环境温度：－15℃～＋40℃日温差： ≤25℃空气相对湿度： ≤90％（20℃）耐地震能力: ≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波,波形畸变率＜3％设有一可靠接地点,接地电阻＜0.5Ω安装地点:户内四、遵循技术标准JB/T9641 试验变压器GB10229 电抗器GB1094.1～GB1094.5电力变压器 GB/T.311.1 高压输变电设备的绝缘与配合GB/T16927.1高电压试验技术部分 一般试验要求GB/T16927.2 高电压试验技术第二部分测量系统GB7328 变压器和电抗器的声级测量GB/7354 局部放电测量GB/T509电力变压器试验导则GB2536变压器油JB/T563 耦合电容器及电容分压器订货技术条件JB/T8169 耦合电容器及电容分压器GB4208外壳防护等级GB/T191 包装储运图示标志DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3 高压试验装置通用技术条件 第3部分：无局放试验变压器GB5273 变压器、高压电器和套管的接线端子GB/T11920 电站电气部分集中控制装置通用技术条件IEC60-1 高电压试验技术DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统
