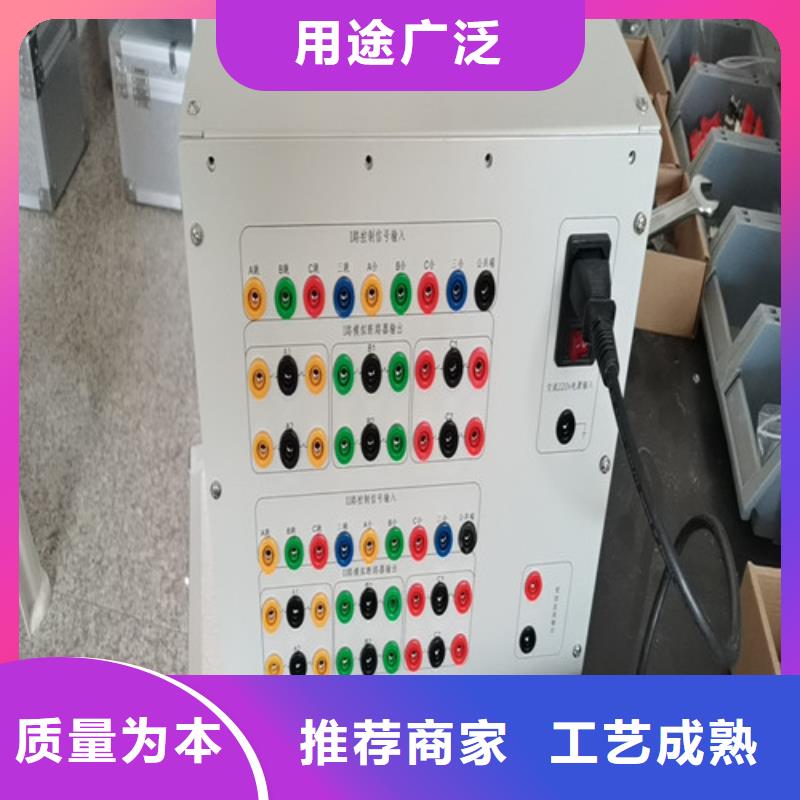

模拟断路器 备自投试验的母线电压可以使用母线PT电压（也可使用试验装置电压），为简化接线，可用一路电压并联接入，电流要用试验装置产生的电流（不能用变低开关CT电流），将实际开关引到备自投装置的辅助接点解开，接入模拟断路器辅助接点。注意：DL1-1指模拟断路器某一相的个常开接点，DL2-1指模拟开关某一相个常闭接点（1）两台变压器单母分段的备自投方式接线方式如下图甲 乙F1 F1正常运行时，1DL、2DL、4DL、5DL合闸状态，3DL分闸状态，模拟开关A相对应1DL，B相对应3DL。试验接线如下图：动作方式（1）：手动拉开K开关，模拟甲线失压，备自投装置判断1母线失压，1DL无流。II母线有压，延时S1将自动断开断路器4DL、1DL，然后再投入分段断路器3DL。可用K开关起表，1DL2-1或3DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：手动跳开模拟断路器A相开关，模拟主保护4DL、1DL，备自投装置延时S2自动投入3DL，可用1DL2-1起表，3DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。（2）两台变压器单母分段运行的备自投方式正常运行时1DL、3DL、4DL合闸状态，2DL、5DL分闸状态（或2DL、3DL、5DL合闸状态，1DL、4DL分闸状态）模拟开关A相对应1DL，B相对应2DL，C相对应5DL试验接线如下图：动作方式（1）：手动拉开K开关，模拟甲线失压，备自投装置判断两段母线均失压，1DL无流。延时S1将自动断开运行断路器1DL，然后再投入2DL、5DL。可用K开关起表，1DL2-1或2DL2-1停表，测量时间。

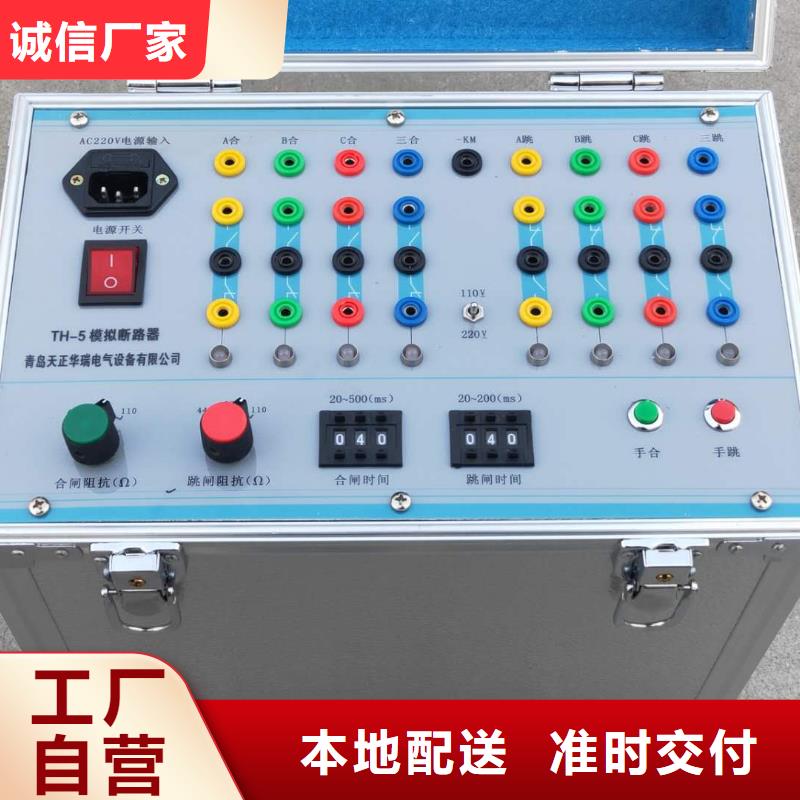

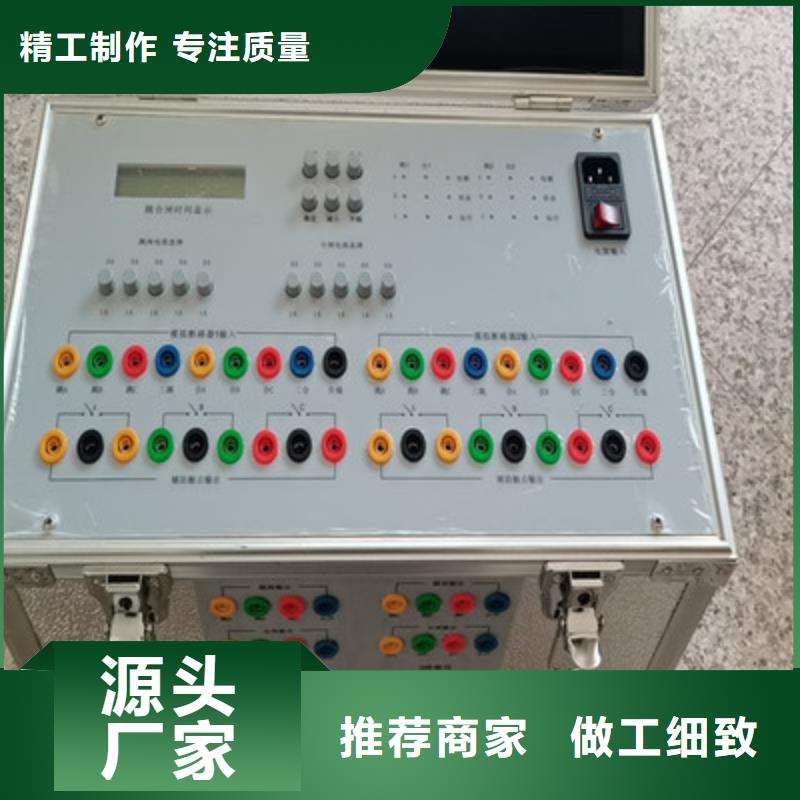

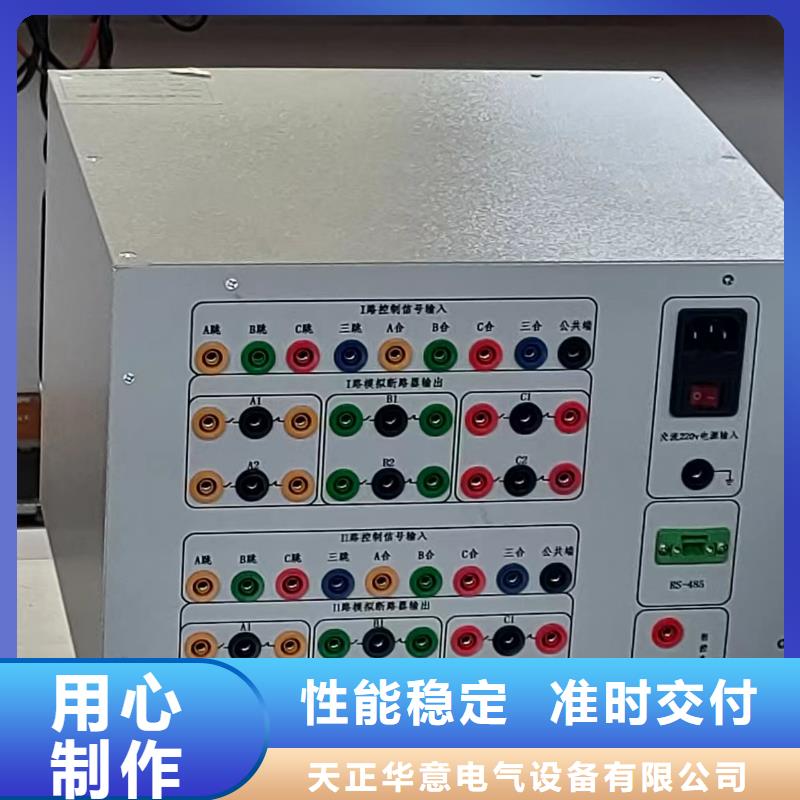

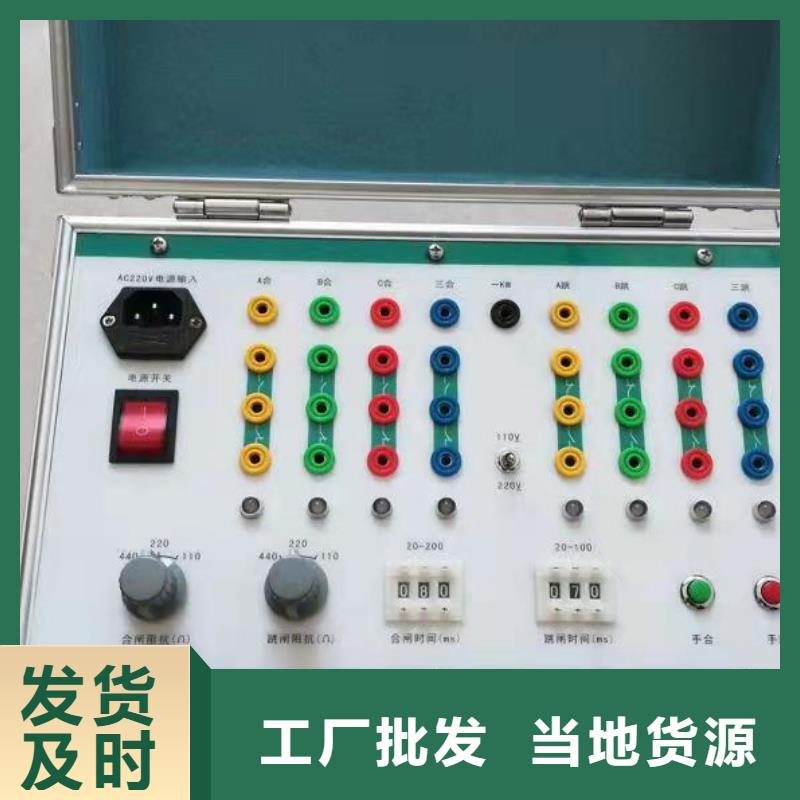

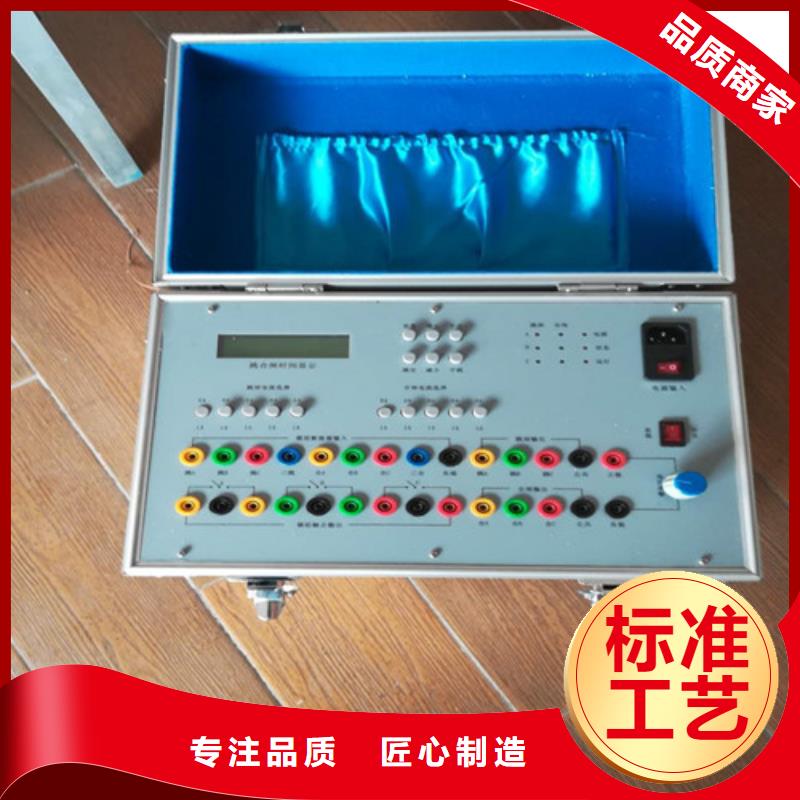

模拟断路器技术参数工作电源电压 AC220V±10％ 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V跳、合闸时间 跳闸时间选择： 0-500ms合闸时间选择0-500ms跳、合闸电流 跳闸电流选择：1A、2A、3A、4A、5A合闸电流选择：1A、2A、3A、4A、5A当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。开出量 接点容量：DC220V/0.5A，AC220V/5A。断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。使用说明1、装置通电—— 接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于合闸状态，面板上的三相合闸位置灯亮。2、手动合闸及跳闸—— 手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。保护装置跳合闸——跳、合闸线圈端子相当于实际断路器的实际跳合闸线圈回路。

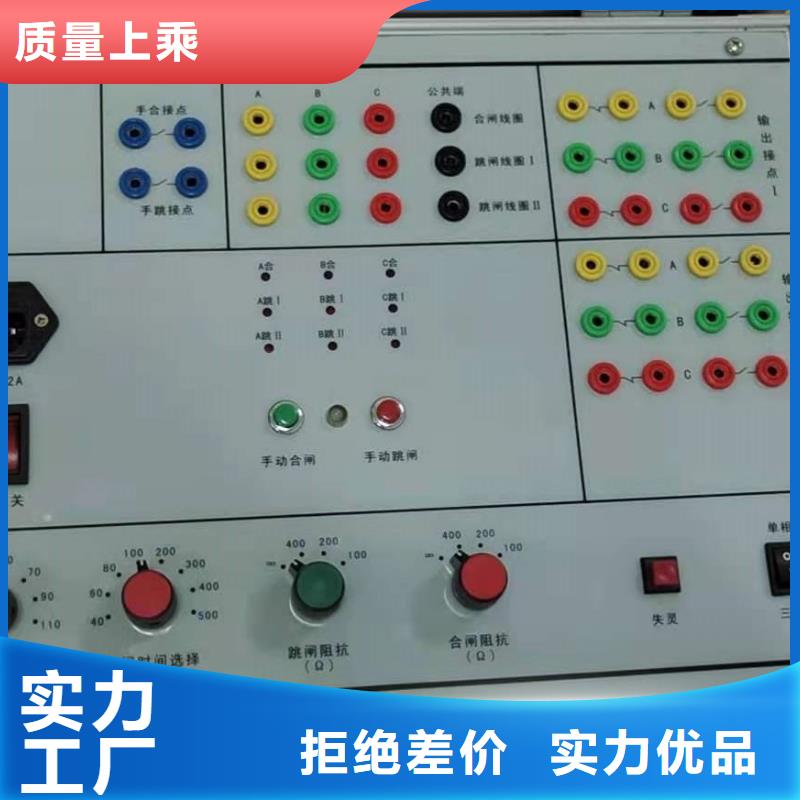

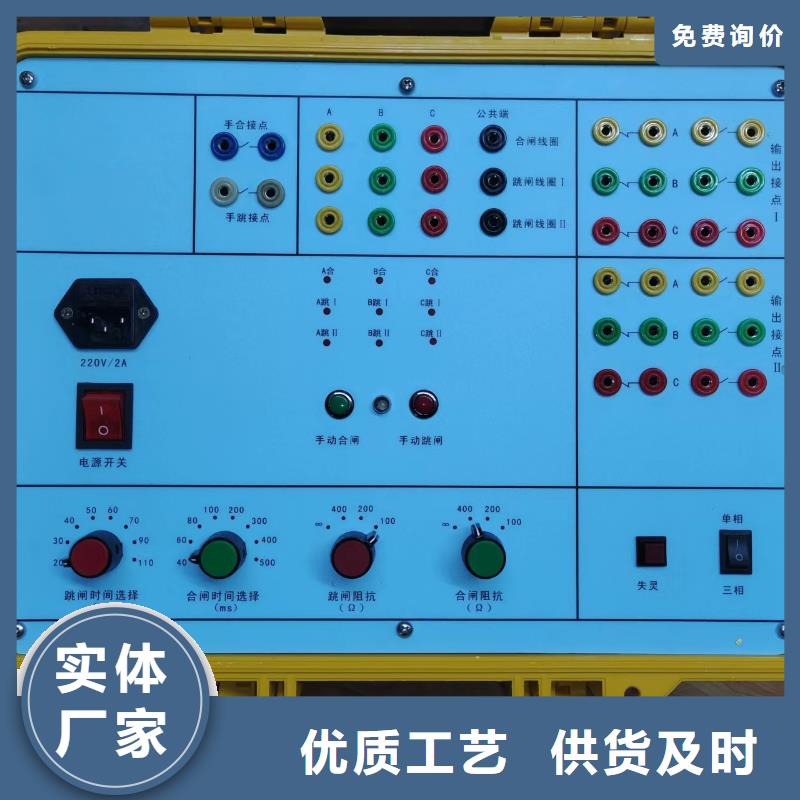

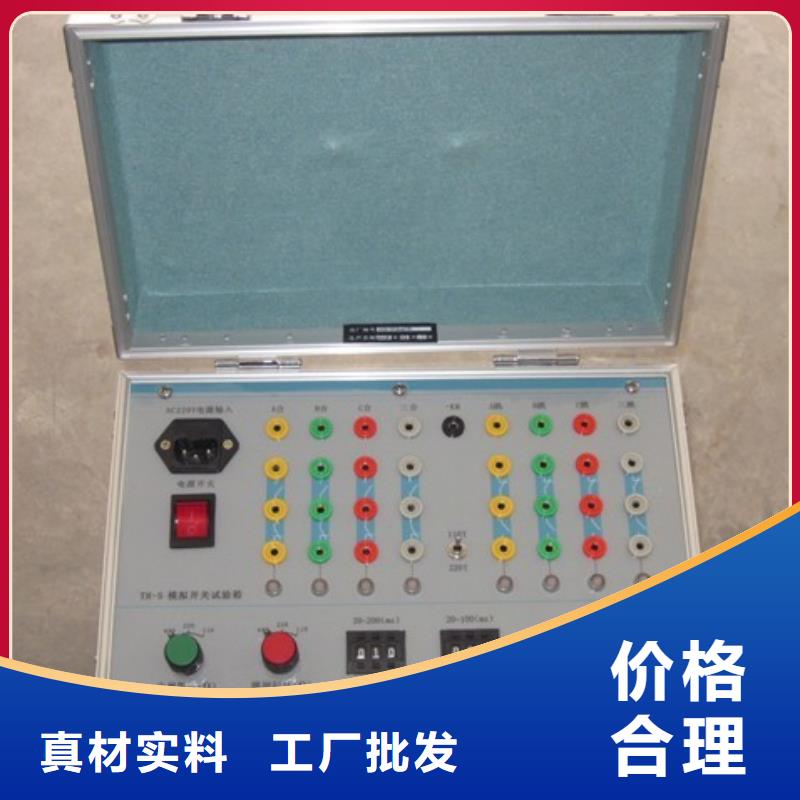

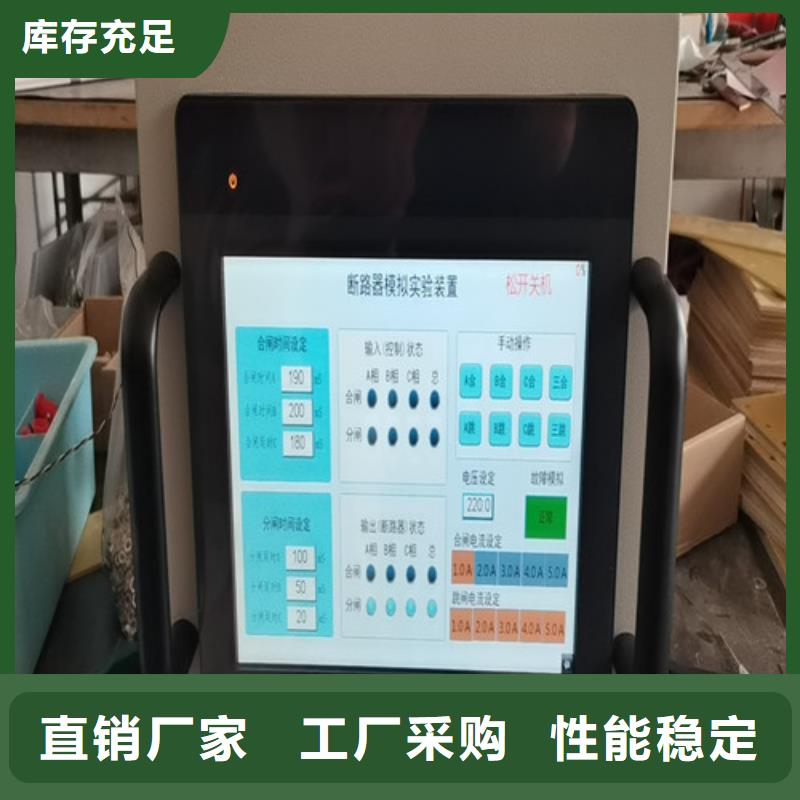

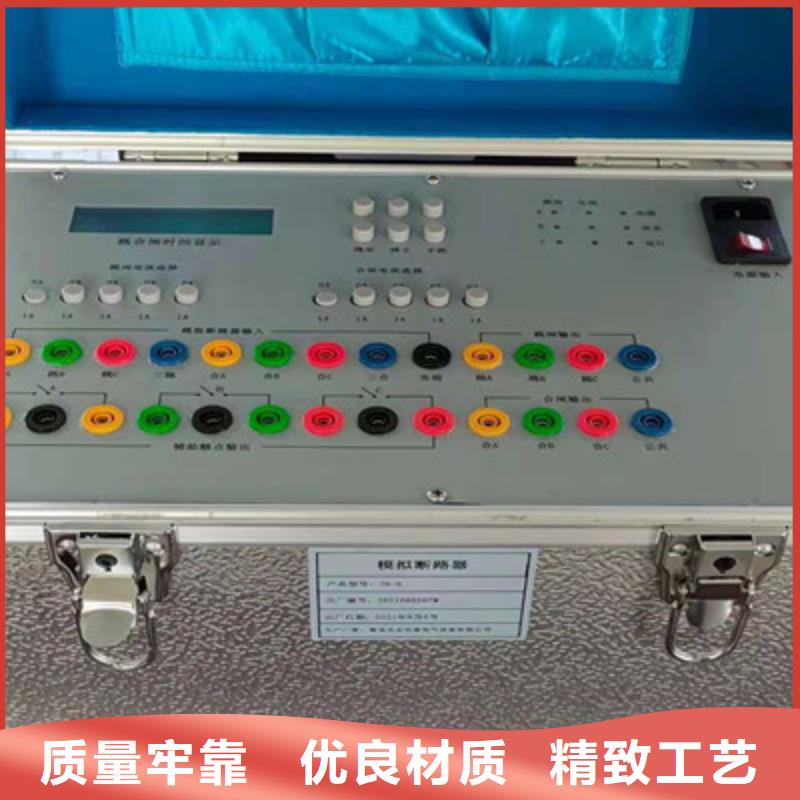

模拟断路器 相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。（11）指示灯：①电源指示灯模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯模拟断路器上电后，运行指示灯亮。说明系统运行正常。③状态指示灯该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。
