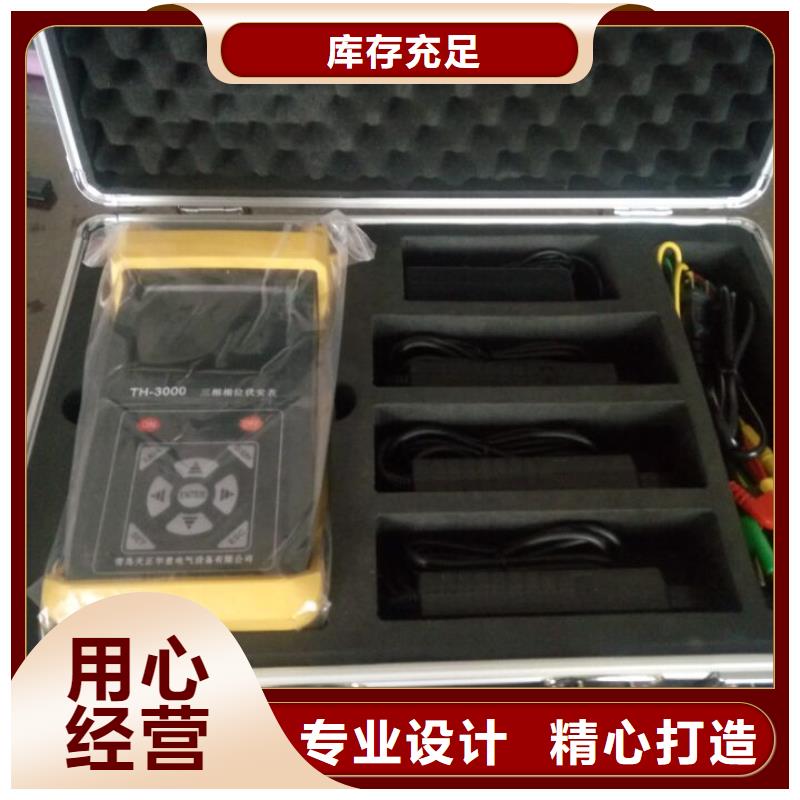

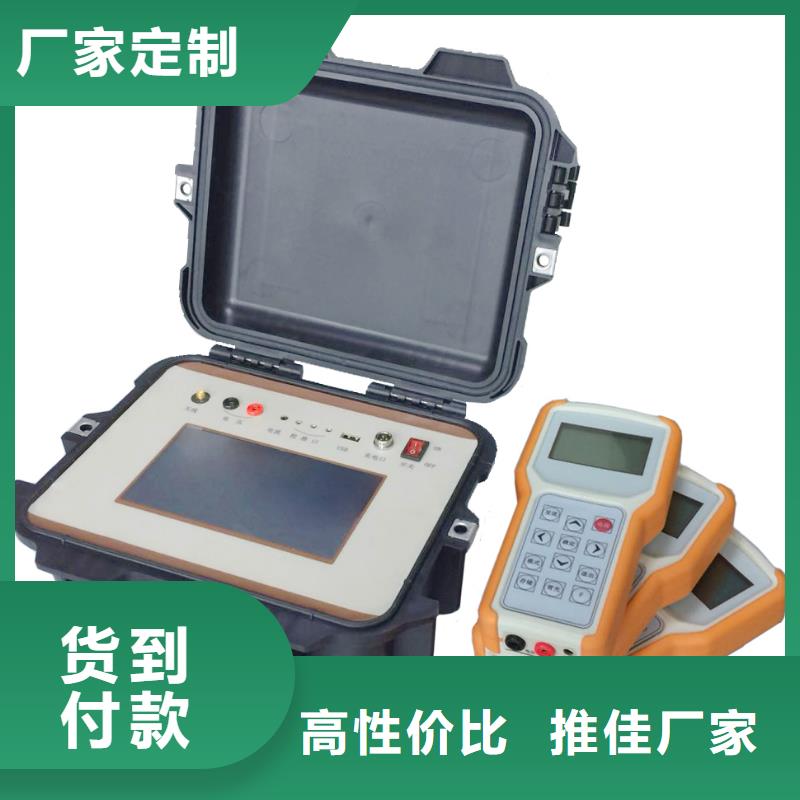

相位伏安表主机对时校准显示菜单显示屏幕左上角有“返回主页”键、“数据存储”键、“数据”键、“相位图表”键，选择对应功能操作（图3）。图6分机对时校准显示菜单7.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换，无线通讯过程中，接入信号应始终保持不变做为相位参考基准，分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度，分机根据测试点定义对应的测试组和相别，按“发送”将分机测试数据对应存储到主机显示屏幕的位置，测试过程分机可随时对已测试过的信息进行读取查阅，待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储（见图7）。图7分机测试通讯、定义组别、存储、回传信息显示菜单分机操作：待分机测试的电压或电流幅值数据稳定后，按“发送”键分机将被测试点的电压（或电流）幅值及相对于参考基准的相位信息通过无线通讯发送至主机，同时主机将数据再次反馈给分机进行有效确认；改变测试组别时按“F”键，通过方向键进行修改，电压电流相别各有9组供选择，若无操作10s退出编号修改界面；测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据；通过分机主菜单“数据回传”，可提取主机已存储的所有信息，通过方向键翻看存储数据。

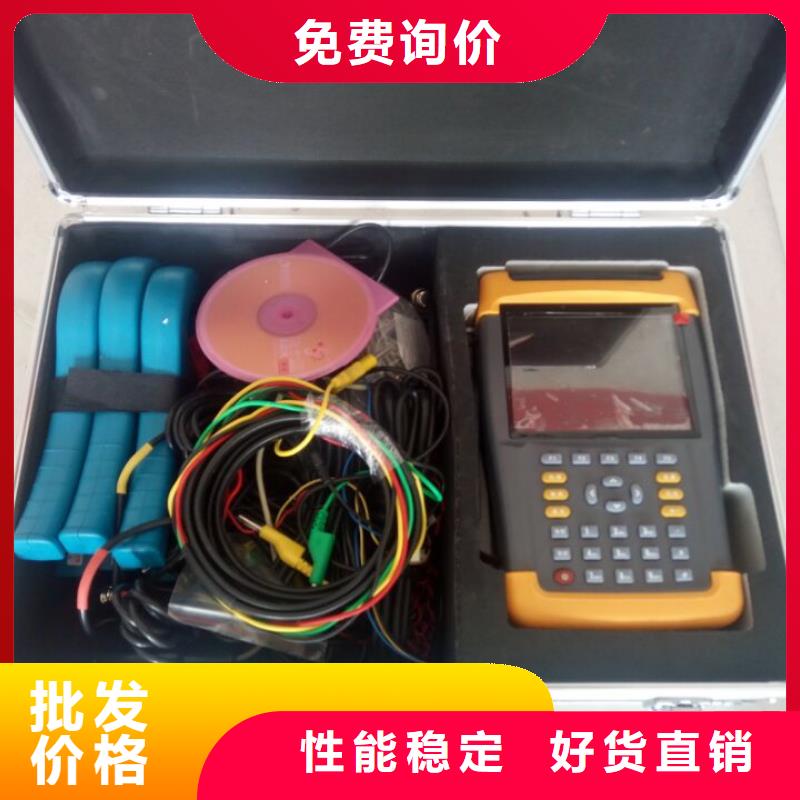

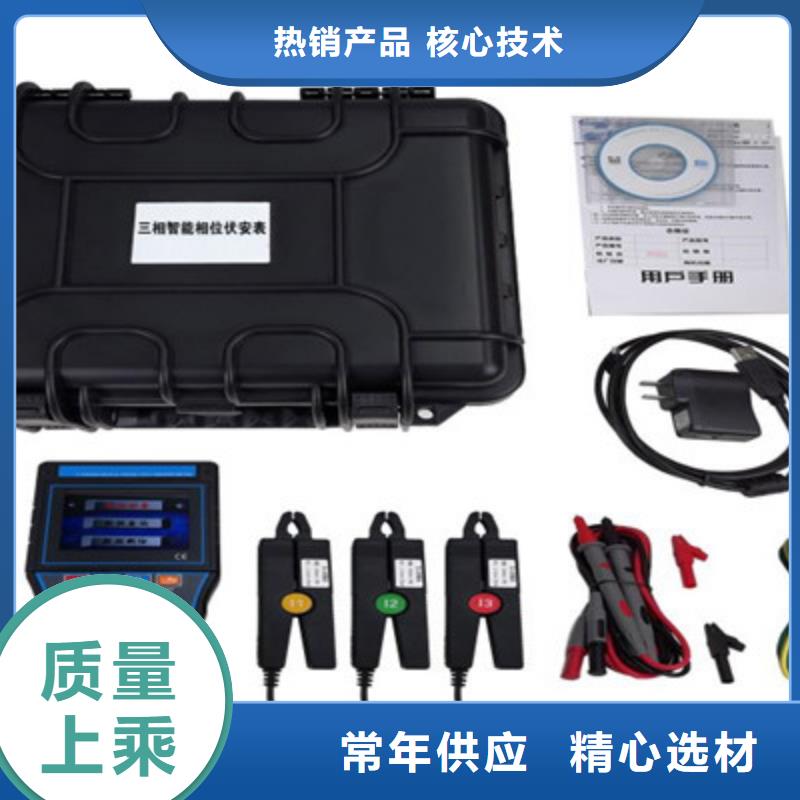

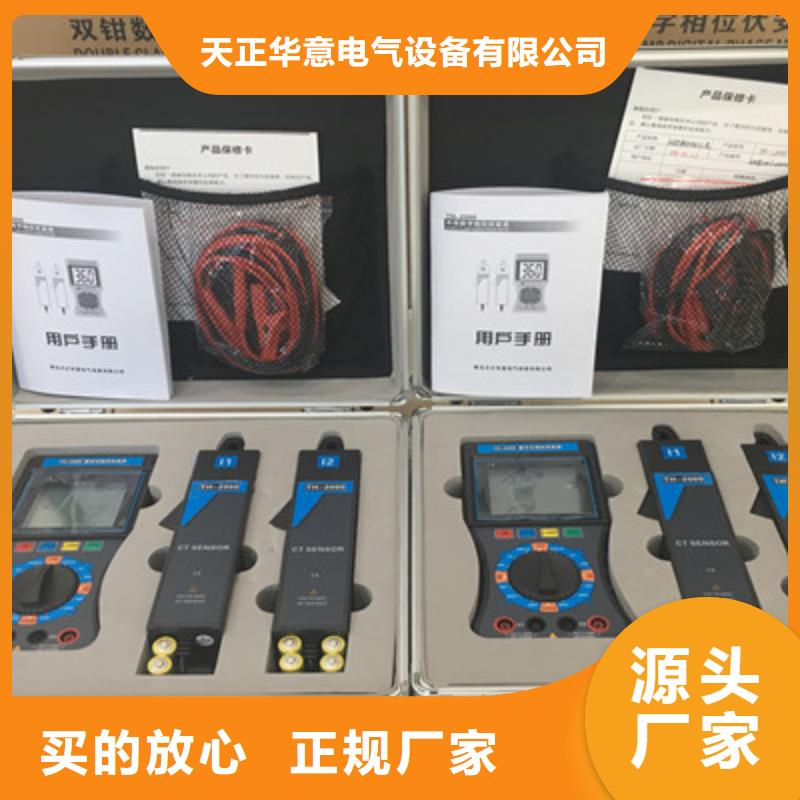

相位伏安表测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）A相电流（用黄色来显示）B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。系统校准界面，图十五、系统校准，此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法测试仪配有一条4芯的电压测试线和三只电流测试钳。电压测试线用来接入被测电压信号，其中用黄色导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹测试线后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2％以内。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）

相位伏安表具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 , 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的0-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和21 次谐波。无失真的信号应显示次谐波（基波）。
