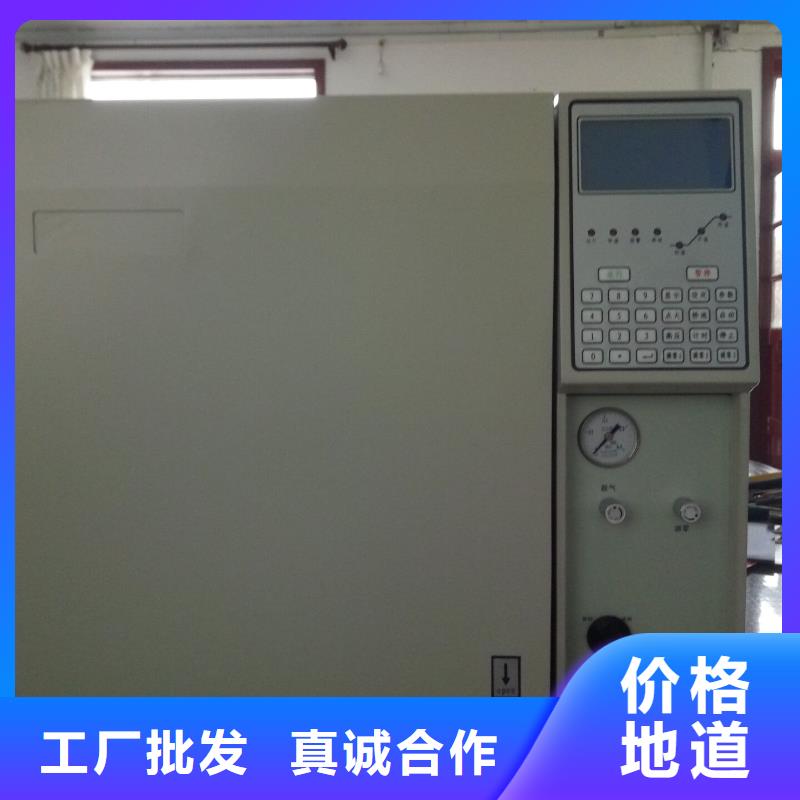

变压器油色谱在线监测系统使用注意事项：本仪器为双柱双气路结构即使有一路不使用，也应接上两根柱子。保证两路平衡，载气经热导池检测器流出，每路流量约为50ml/min。（从热导检测器的放空口测量）1、载气中应无腐蚀性物质，注意气路净化。2、使用前，应先通载气30分钟，将管路的残留气体赶出，以防止铼钨丝氧化。未通载气时， 严禁加桥流，或有较大的气流冲击。3、不能用气体直接吹热导检测器，或有较大的气流冲击。图二十一 热导检测器4、不允许有强烈机械震动。5、仪器不能放置在风口处；TCD放空口应用管道接到室外，出气口还应注意固定以防止风吹摆动，影响基线。6、停机，应 关闭加热，等到热导检测器温度降到80℃以下，再关电源，气源；这有利于延长热导检测器的使用寿命。7、在满足分析灵敏度的的情况下，尽量设置低桥电流使用，这样有利于仪器的稳定，增加热导检测器的使用寿命。8、高温分析后，需拆下色谱柱时，一定要等柱室温度降到60℃以下，热导检测器温度降到80℃以下，方可拆卸色谱柱，以防止损坏柱接头及热导检测器。9、使用不同载气，TCD检测器不同温度时，桥电流（mA）允许值如下使用方法：1、检查热导气路连接是否正确。2、先通载气，调节载气1和载气2，并在热导放空口用皂泡流量计测量实际测量柱后流速，并使两路载气流量一致，一般气体流量：载气40＋补充气10＝50ml/min为好。3、变压器油色谱仪热导池带两路TCD补充气，以便低柱流量分析。4、当通气超过30min后，打开电源开关 ，按一下 温 度 键 设定柱室、汽化室及检测器的使用温度。按 检测器 键设定桥电流。按启动按钮桥流才能加上。

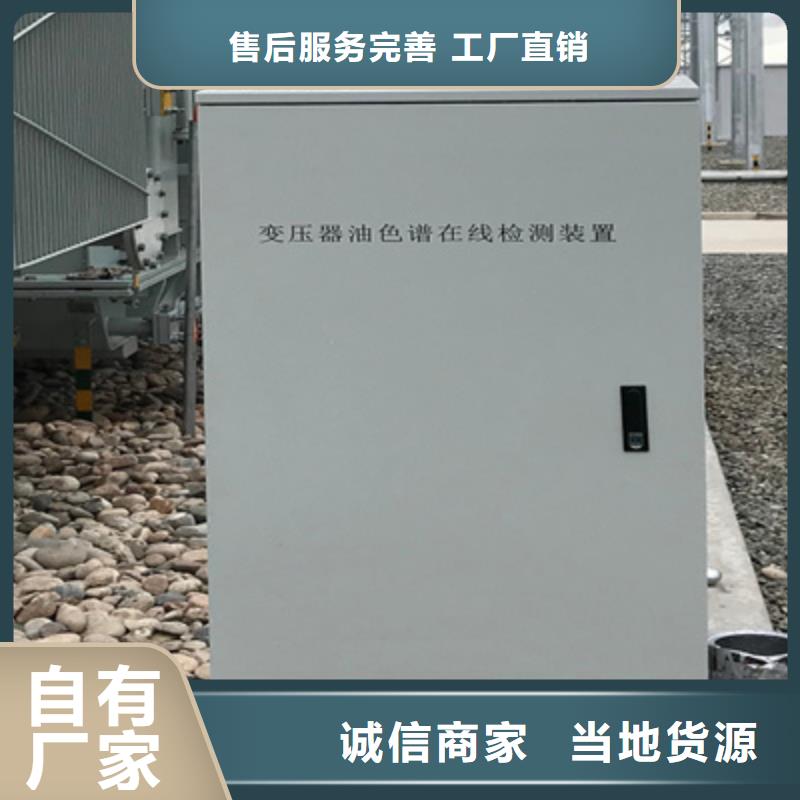

变压器油色谱在线监测系统现场安装位置的确定与安装地基的浇注可参照下图确定安装位置并浇注安装地基。图5-1 ????????地基俯瞰图图5-2地基浇注图图5-3现场位置图1)一般选择安装在变压器电力柜侧，与电力柜同列。2)安装地基用混凝土浇注，厚度100mm。按地基浇注尺寸图预埋地角固定螺丝。3)确定取电位置并提供取电点到安装位置的布线距离。4）通讯电缆与油循环管的铺设A、通讯电缆的铺设参见系统示意图。铺设通讯电缆需保证进出线两侧的预留长度在10M左右，以备用。通讯电缆在电缆沟线架上需固定，避免电缆划伤、拉断。B、油循环管采用镀锌管或硬塑料管进行保护以免损伤。油管两侧出口预留长度保持在1M左右，以备用。油管铺设完成后应对油管出入口进行密封，以防杂物进入。5.3安装步骤1、开箱检查用户在收到后，请及时检查是否有因运输而造成的损坏，详细检查装置并核对与装置一同运输的装箱清单上列出的所有附件。如果有与装箱清单内容不符，请立即与供应商联系。2、现场主机就位1）将安装基座用膨胀螺栓固定在混凝土地基上，并焊接接地线2）将现场主机用自带螺栓固定在安装基座上。此操作应将现场主机的前后下封面板卸下，方可连接。

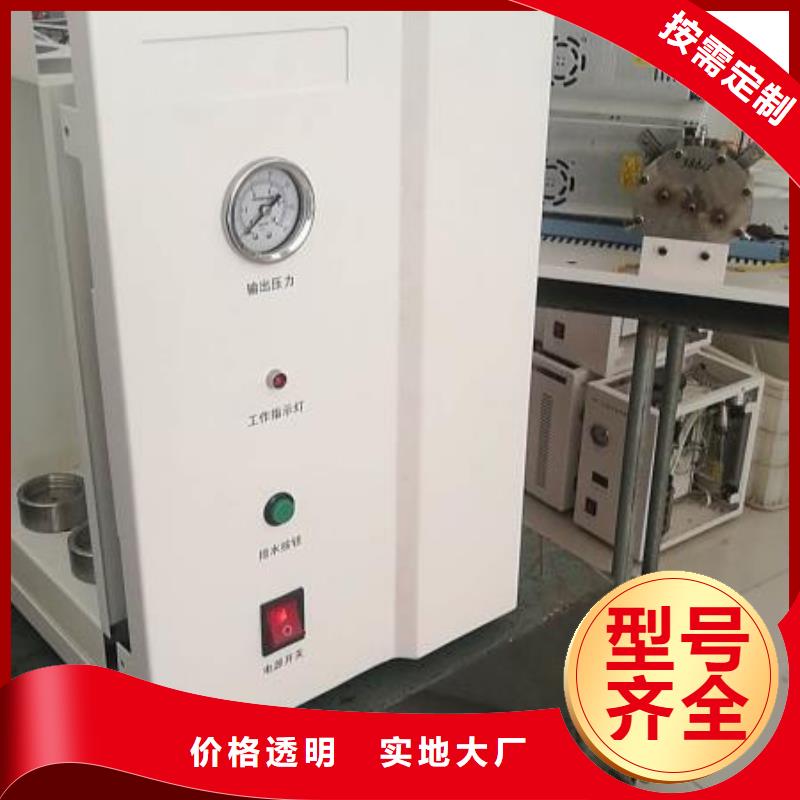

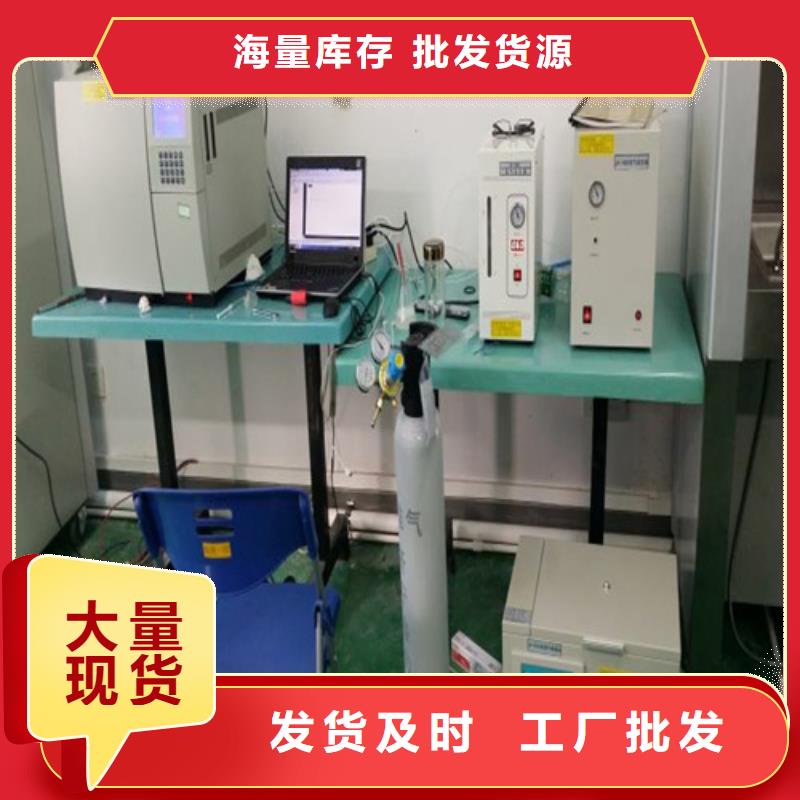

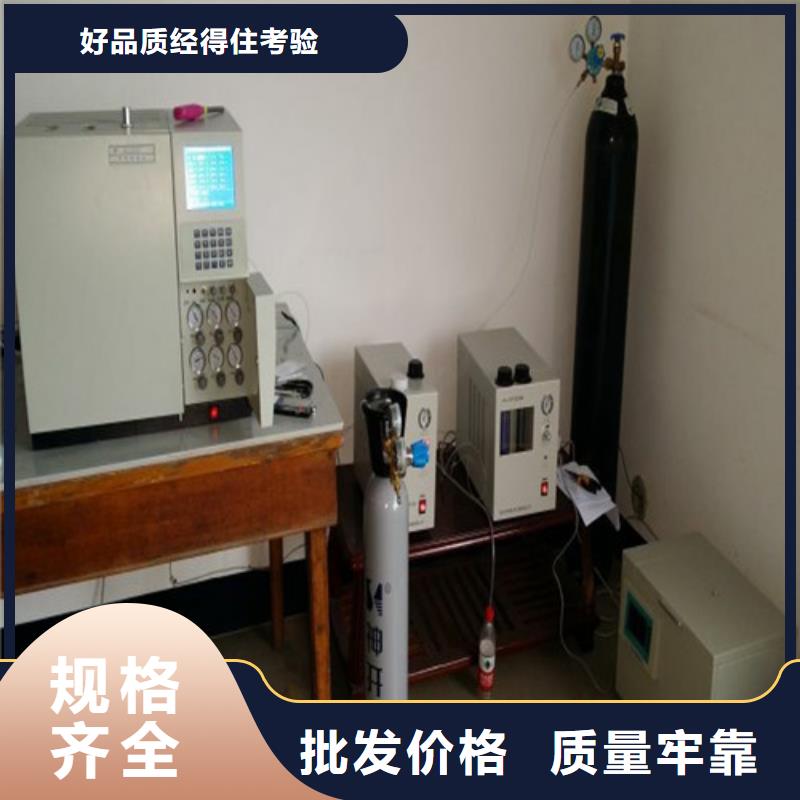

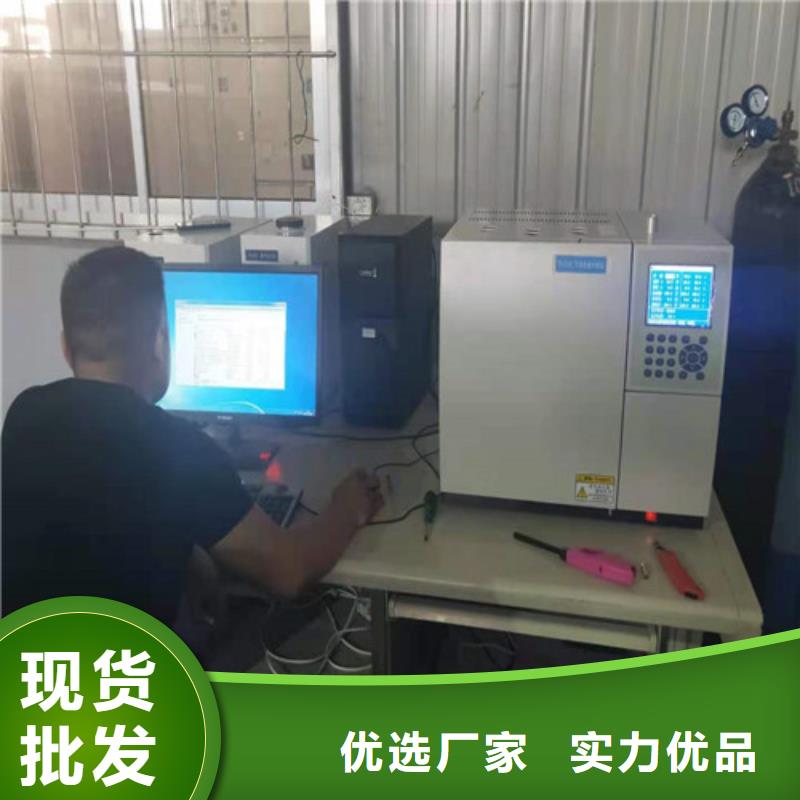

变压器油色谱在线监测系统 检测器变压器油色谱仪检测器采用单元组合设计，可提供热导检测器(TCD)、氢火焰离子化检测器（FID）、电子捕获检测器(ECD)、火焰光度检测器(FPD)和氮磷检测器(NPD)等五种检测装置，多同时安装四个检测器。见图四三、安装准备1、安装准备仪器应安装在专用的色谱仪器分析实验室内，以便于将仪器与气源分开管理。仪器应安装在牢固无振动的水泥或木质工作台上，工作台的台面上应留有足够的空间，以便于放置电脑、色谱数据工作站、记录仪、积分仪等外围设备，工作台的背后应留有一事实上的间隙（0.5米以上），以备于仪器维护保养。电源应有足够的功率（大于5KW）。仪器应远离火种，室内不得有强腐蚀性气体，应避免室内温度剧烈波动和空气的过分流动。工作台（高0.7-0.8米＊宽0.6-0.7米＊长2米）的设置请参照（图五） 。图五 工作台的设置仪器所需要的载气和辅助气体，一般可由高压气体钢瓶、气体发生器、无油空气压缩机等装置提供，高压气体要经过减压阀减压后供给仪器。气源是仪器启动的前提条件，所以必须提前考虑。若用户订货时提出具体的使用要求时，制造商可以协助用户购置必要的设备。仪器根据检测器的配置情况应选择不同的气体，气体的种类和基本参数及选用原则请参照（表一）。表一检测器 气 源 入口压力 纯 度TCD H2或He 0.26MPa 99.999％FID H2 0.26MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 无灰尘、油雾、水份等ECD N2或He 0.4～0.5MPa 99.999％或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 99.998％仪器允许使用气体发生器、无油空气压缩机等装置来提供仪器的工作气源。气体发生装置或空气泵产生的气体含水量较高，使用时一定要进行必要的气体净化。使用气体净化装置时要注意对该装置的定期保养。
