局部放电检测仪视频中的每一个细节,都仿佛在诉说着产品的故事,让你在欣赏的同时,也能深深地感受到它的价值与意义。

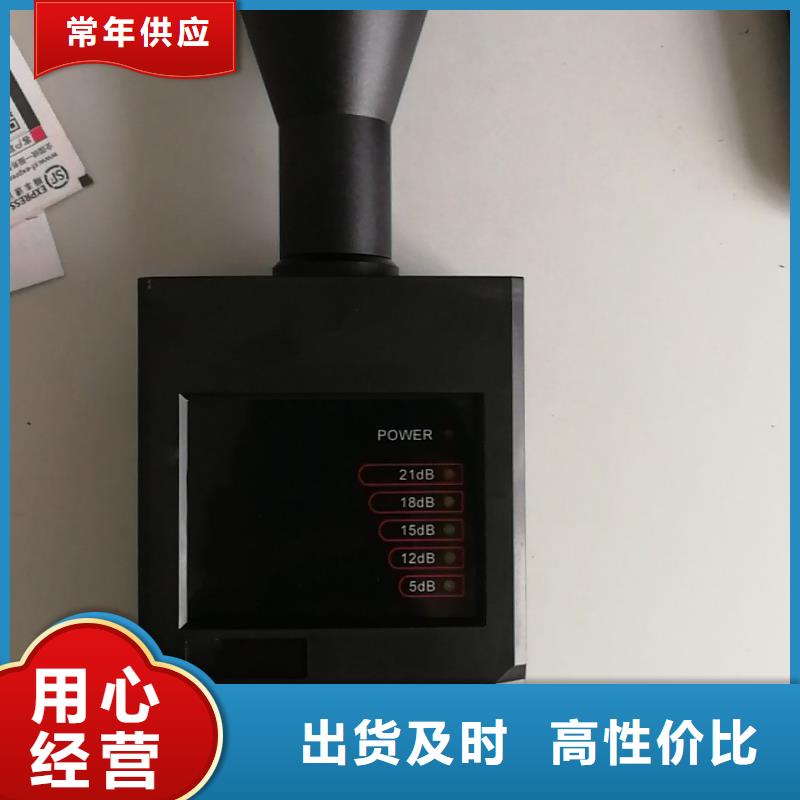

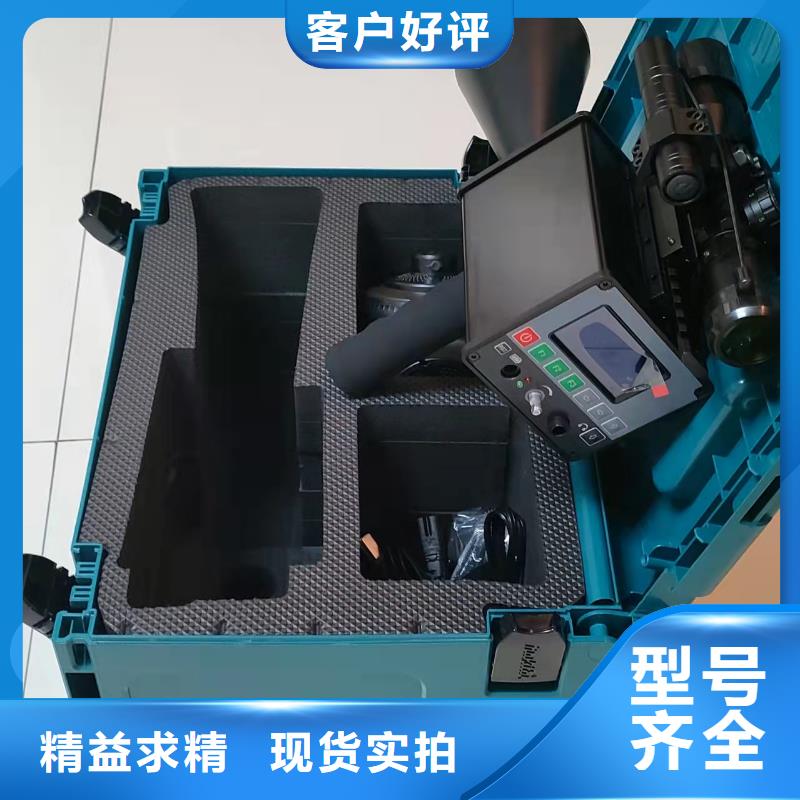

产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量3
产品颜色
质保时间三年
外形尺寸158
适用领域电气电力
质量认证9000
产品功率10
工作温度45
范围总部设立于【],服务网络覆盖江西省 九江市 南昌市、景德镇市、赣州市、萍乡市、新余市、吉安市、上饶市、抚州市、宜春市 庐山市、浔阳区、武宁县、修水县、永修县、德安县、星子区、都昌县、湖口县、彭泽县、瑞昌市、共青城市等区域。
,天正华意电气设备(九江市分公司)tianzh3611生产的质量好价格低,现货提供,如果您对我们的感兴趣或有任何疑问,请随时与我们联系。以下是我们的联系方式:联系人:杨经理,地址:[平度市平安路2号]
局部放电检测仪常用试验回路和试验形式5.1、常用试验回路(试品接入输入单元的方法)5.1.1标准接法电路-并联法:试品电容Cx与输入单元并联,它适合于必须接地的试品,这个电路的缺点是试验变的杂散电容和试品电容Cx并联,这杂散电容对于大容量试品来说固然可以忽略,而对于小电容试品来说容易引起误差,当然,采用正确的独立小方波直接校正法可以避免这种误差。图二:并联法5.1.2、串联法:它实际上是将Cx与Ck互换一下,让试品电容Cx与输入单元串联,这种电路要求试品低压端对地悬浮,其好处是变压器对地杂散电容与耦合电容并联。在试品电容小于对地杂散电容时可以不接耦合电容器,让对地杂散电容来代替Ck,可给试验带来简便。本电路的主要缺点是试品高压击穿时可能损坏输入单元。图三:串联法5.1.3、平衡法:它要求两个试品相似,至少电容是同一数量级,为了使测量结果好,两试品的介质损耗角正切,尤其是它们的频率关系相同。本电路的优点是可以部分抑制外来干扰,并可变压器对地杂散电容的影响,也可比不平衡电路的试验电压取得高。它的缺点是,除了需要相似的两个试品外,当产生放电时,必须辨别是哪个试品放电。图四:平衡法5.1.4、桥式法:这种电路的主要优点是对外来干扰有额外的抑制作用,因为通过电桥的平衡来抑制掉外干扰的影响,抑制比很高。其缺点是试验电路复杂,限制条件多,对试验人员技术水平有较高要求。图五:桥式法5.2、常用试验形式5.2.1、工频试验5.2.2、中频试验5.2.3、工频串联谐振试验图六:局部放电试验标准接法电路(直接法的并联法)图中:A-输入单元的初级始端;B-输入单元的初级末端,C-输入单元的初级中心抽头,E-输入单元地。

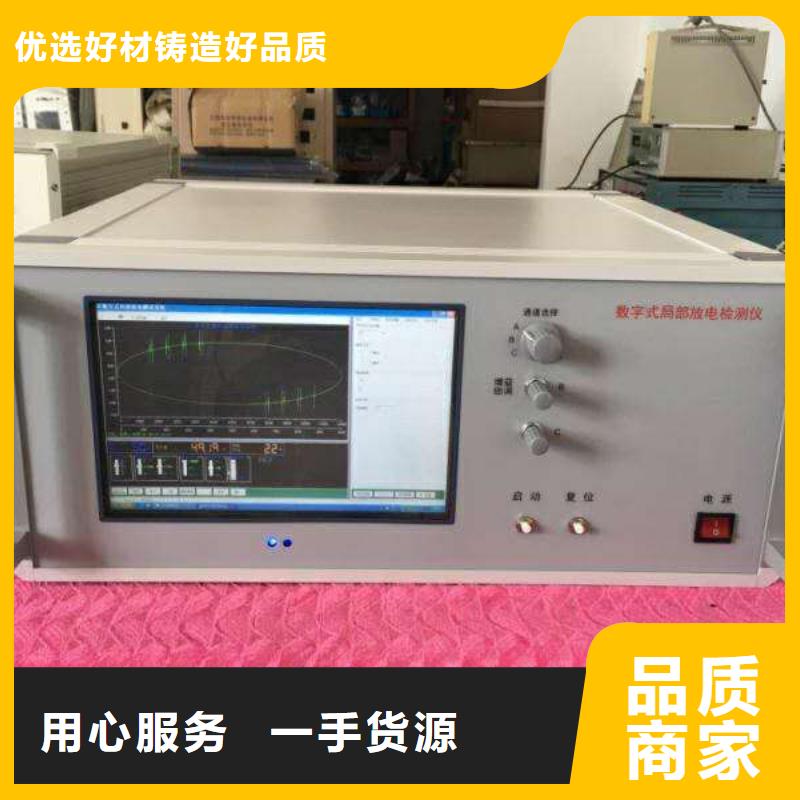

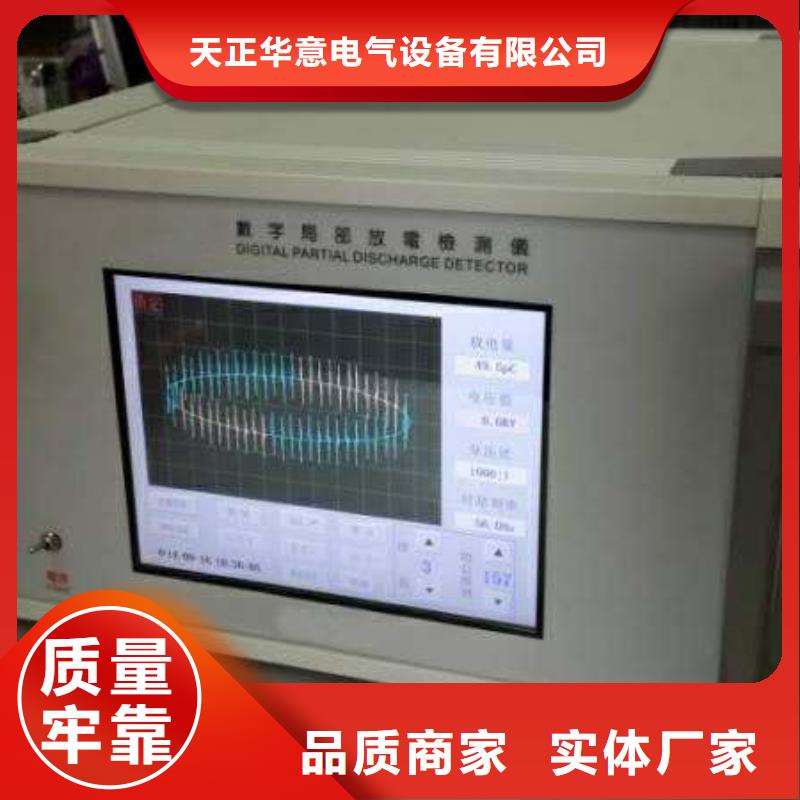

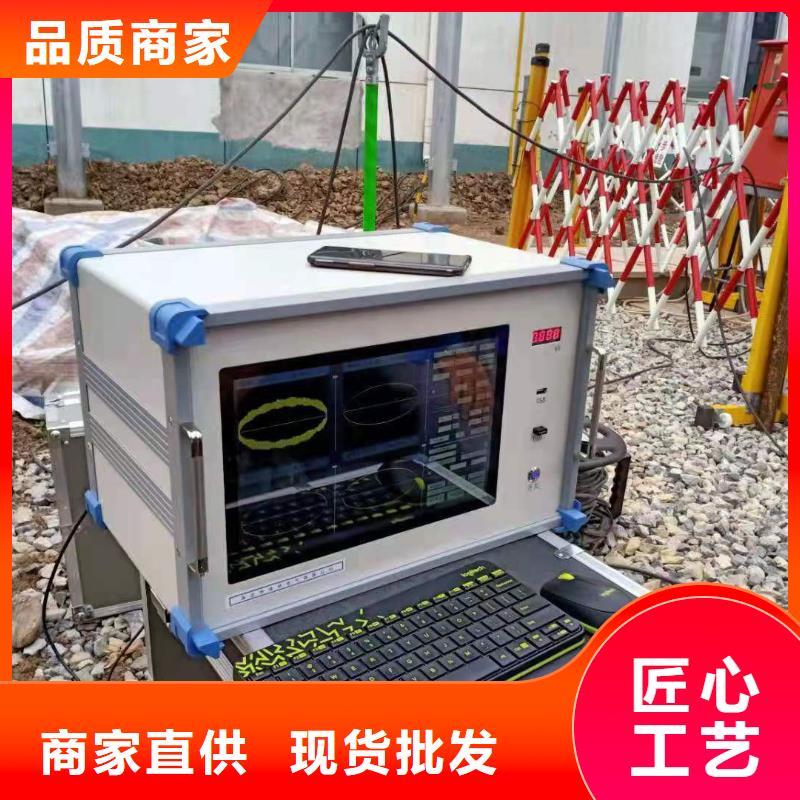

局部放电检测仪放电类型和放电源的辨认先介绍一下示波屏上的椭圆轨迹,它是顺时针方向旋转,正零标脉冲表示试验电压开始由负变向正极性;负零标脉冲则与之相反,两零标间的中点为试验电压的正、负峰值部位。从椭圆上的放电图形辩认放电类型以及识别各种干扰是一门技术性很强并需有丰富实践经验的学问(再结合其他方法予以确认)。CIGRE(国际大电网会议)也为须此专门编了放电图形识谱的小册子,它是根据放电图形中放电位置、移动与否,正负半周的放电幅值一致程度以及放电幅值随试验电压及加压时间的变化特征来判断的,这里只能粗略加以介绍。一般来说来,视为真正的内部气泡形成的局部放电,其主要特征是放电大多产生在靠近试验电压峰值前上升部位的两半周内。(1)典型的内部气泡局部放电(见图五),波形特征:a放电主要显示在试验电压由零升到峰值的两个椭圆相限内。b在起始电压 Ui时放电通常发生在峰值附近,试验电压超过 Ui时,放电向零位延伸。c两个相反半周上放电次数和幅值大致相同(相差至3:1)。d放电波形可分辨。这里又有几种情况:1)如果放电幅值随试验电压上升而增大,并且放电波形变得模糊不可分辨,则往往是介质内含有多种大小气泡,或是介质表面放电;2)如果除了上述情况,而且放电幅值随加压时间而迅速增长(可达100倍或更多),则往往是绝缘液体中的气泡放电,典型例子是油浸纸电容器的放电。图 五(2)金属与介质间气泡的放电(见图六 a),波形特征:正半周有很多幅值小的放电,负半周有少数幅值大的放电,幅值相差可达10:1。其它同上,典型例子是绝缘与导体粘附不佳的聚乙烯电缆放电。如果随试验电压升高,放电幅值也增大,而且放电波形变得模糊,则往往中含有不同大小多个气泡,或者是外露的金属与介质表面之间出现的放电

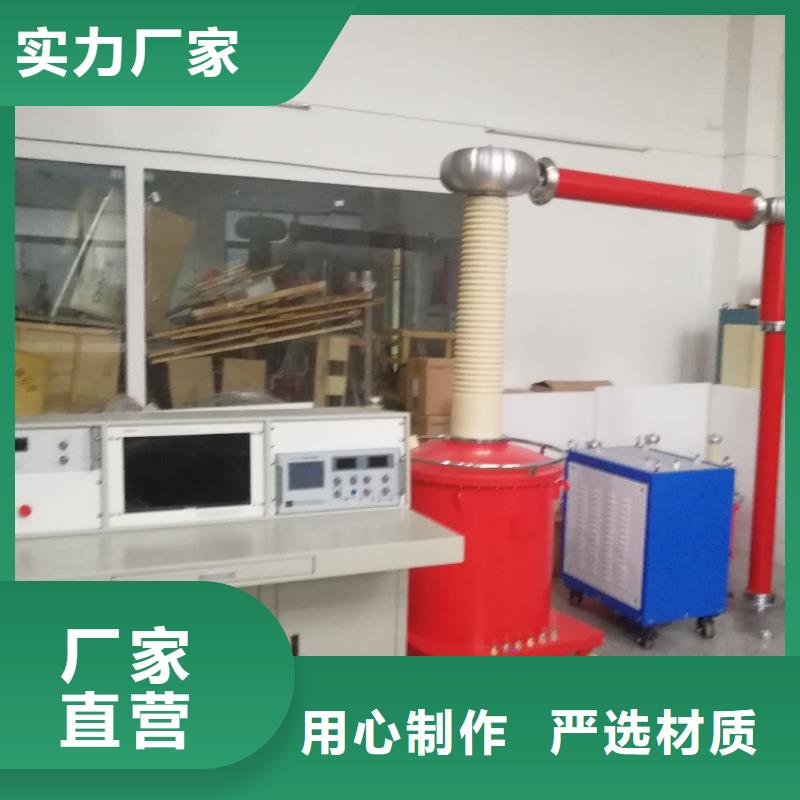

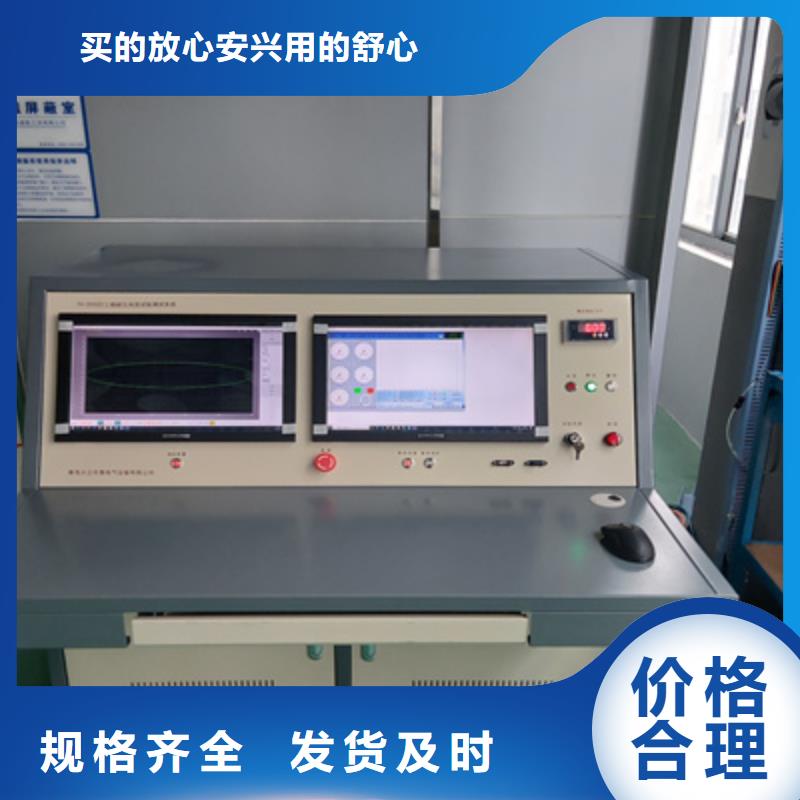

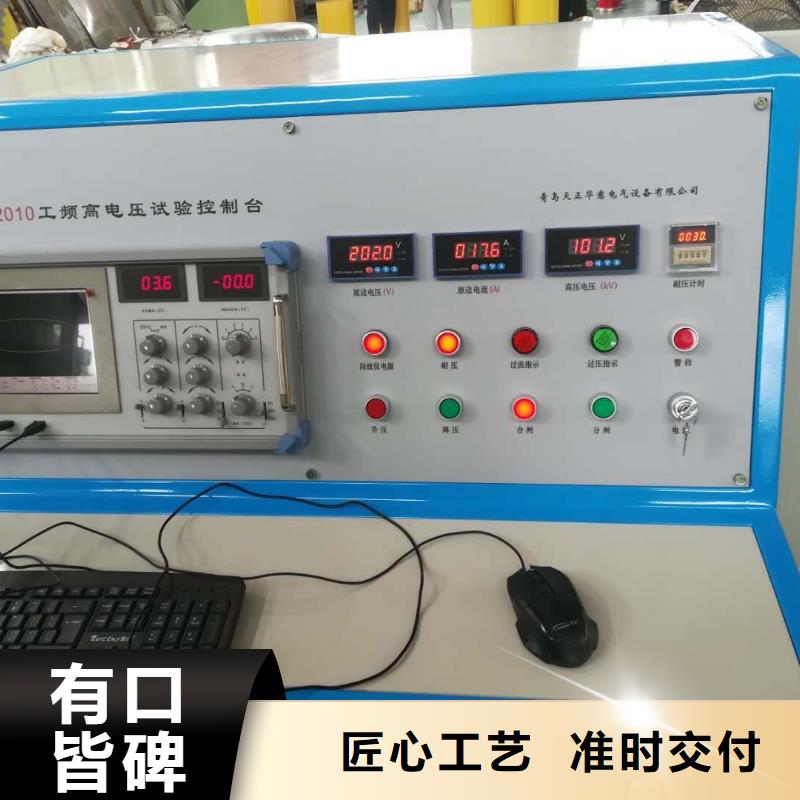

局部放电检测仪 在了解了局部放电的基本理论之后,在本章我们的重点转向实际操作,我们先介绍局部放电测试中常用的三种接法,随后我们再介绍整个系统的接线电路,我们再分别介绍几种典型的试品的试验线路。局部放电测试电路的三种基本接法及优缺点。并联法 串联法 平衡法(1)标准试验电路,又称并联法。适合于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上,会降低测试灵敏度。(2)接法的串联法,其要求试品低压端对地浮置。其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联,有利于提高试验灵敏度。缺点是试样损坏时会损坏输入单元。(3)平衡法试验电路:要求两个试品相接近,至少电容量为同一数量级其优点是外干扰强烈的情况下,可取得较好抑制干扰的效果,并可变压器杂散电容的影响,而且可做大电容试验。缺点是须要两个相似的试品,且当产生放电时,需设法判别是哪个试品放电。值得提出的是:由于现场试验条件的限制(找到两个相似的试品且要保证一个试品无放电不太容易),所以在现场平衡法比较难实现,另外,由于采用串联法时,如果试品击穿,将会对设备造成比较大的损害,所以出于对设备保护的想法,在现场试验时一般采用并联法。二、采用并联法的整个系统的接线原理图。该系统采用脉冲电流法检测高压试品的局部放电量,由控制台控制调压器和变压器在试品的高压端产生测试局放所需的预加电压和测试电压,通过无局放藕合电容器和检测阻抗将局部放电信号取出并送至局部放电检测仪显示并判断和测量。系统中的高压电阻为了防止在测试过程中试品击穿而损坏其他设备,两个电源滤波器是将电源的干扰和整个测试系统分开,降低整个测试系统的背景干扰。
