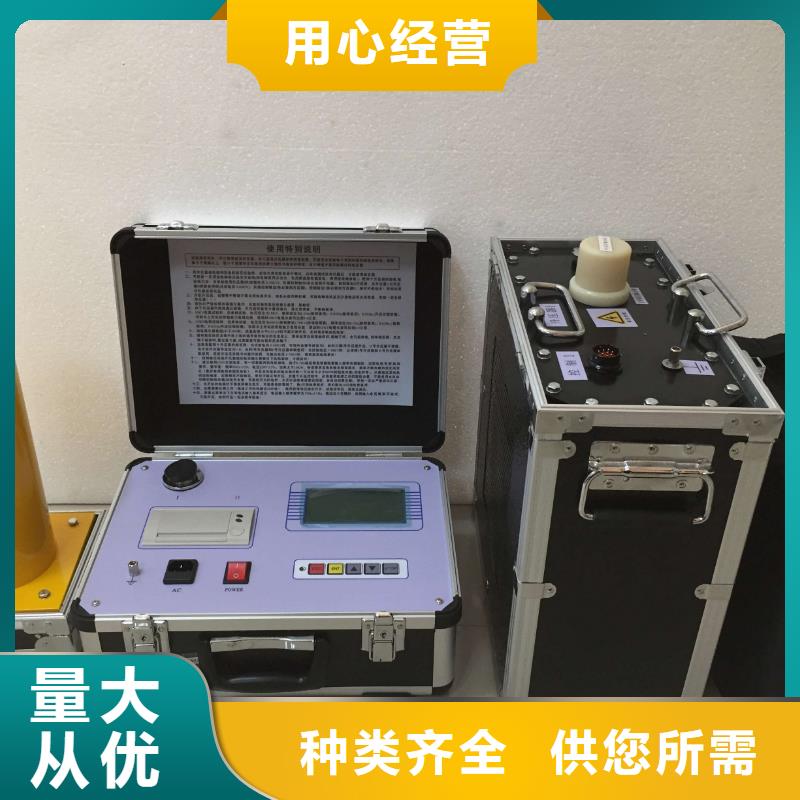

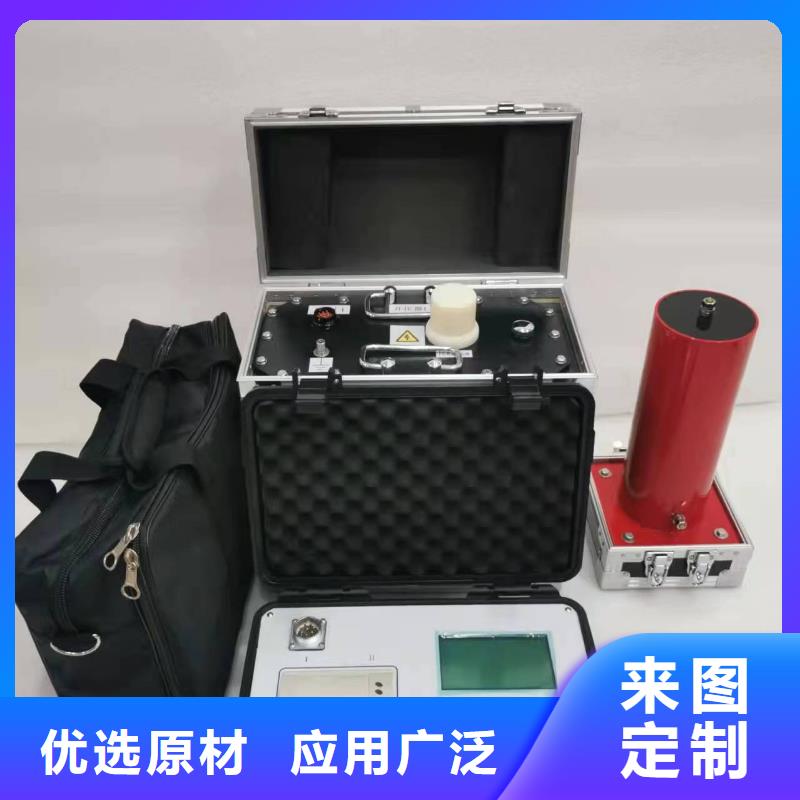

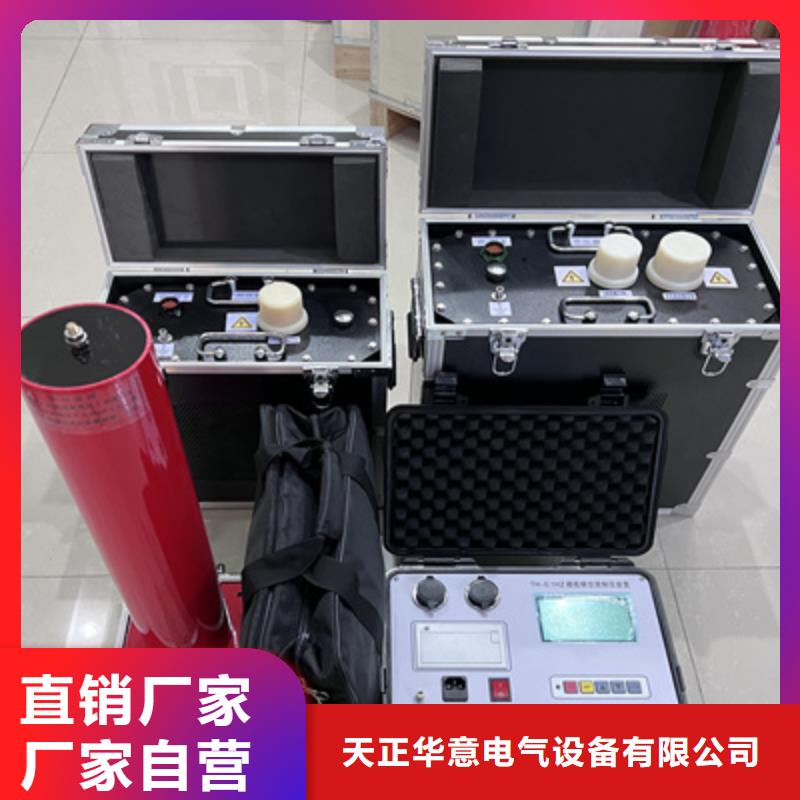

超低频高压发生器 产品简介本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：★电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。★过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。★过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。★由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

超低频高压发生器感谢您购买本公司系列 多倍频感应耐压测试仪。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。警告！由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害！使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作：如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝：只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。

? 超低频高压发生器自动试验：当“参数配置”设置完成后，点击“返回”退出到主界面。点击“自动试验”，进入“自动试验”界面，显示界面图7所示（图7）点击“开始试验”，系统自动按照预先设定的频率进行升压，并提示“正在升压…”，当接近目标电压时，系统会自动降低升压速度，显示界面如图8 所示。(如有异常情况，请按下 “紧急停机”按钮）（图8）达到目标电压后开始计时，并提示“耐压计时中…”显示界面如图 9所示。(如有异常情况，请按下 “紧急停机”按钮）（图9）当计时到设置的耐压时间时，系统自动降压，左下角提示“正在降压…”，显示界面如图10所示。(如有异常情况，请按下“紧急停机”按钮）（图10）当U输出电压降至0时，左下角提示“试验完成”， 显示界面如图11所示（图11）此时可以点击“保存”按钮，显示界面如图 12所示。输入所要保存的试验编号。然后点击“确定”进行保存，或者点击“取消”，放弃保存。（图12）若点击“确定”，可以对数据进行保存并进入到保存数据预览界面如图13所示。（打印功能为选配）（图13）手动试验：当“试验参数”设置完成后，返回到主界面，点击“手动试验”，进入“手动试验”界面，显示界面如图14所示点击“开始试验”，仪器就会按照预先设定的频率进行输出，并提示“试验进行中…”显示界面如图15所示。（图15）此时可以选择合适的步进电压并点击“升电压”进行升压，当接近目标电压时，可以改变步进电压大小进行升压或者降压来达到目标电压， 显示界面如图16所示。（图16）当电压升到设置的耐压值时，“开始计时”按钮由灰色变为状态，此时可以点击该按钮进行计时，显示界面如图18所示。（图18）当“耐压时间”计时停止后，点击“降压停机”，系统自动降压，显示界面如图19所示。（图19）试验完成后如果需要保存数据，点击“保存”，来进行数据保存如图20所示。（图20）此时点击“确定”，对数据进行保存并进入预览界面如图21所示，点击“返回”退出不进行保存。（打印功能为选配）（图21）如果在整个试验过程中遇到紧急情况，请按下 “紧急停机”按钮！系统会立刻停止输出并进行归零。数据查询：降压后返回主界面点击“数据查询”； 显示界面如图18所示。
