变频串联谐振耐压试验装置视频-变频串联谐振耐压试验装置(天正华意)覆盖地域辽宁省丹东市元宝|凤城|朝阳|盘锦|鞍山|铁岭|葫芦岛|沈阳|大连

,天正华意电气设备(丹东市分公司)tianzh3611生产的质量好价格低,现货提供,如果您对我们的感兴趣或有任何疑问,请随时与我们联系。以下是我们的联系方式：联系人：杨经理,地址：[平度市平安路2号]。

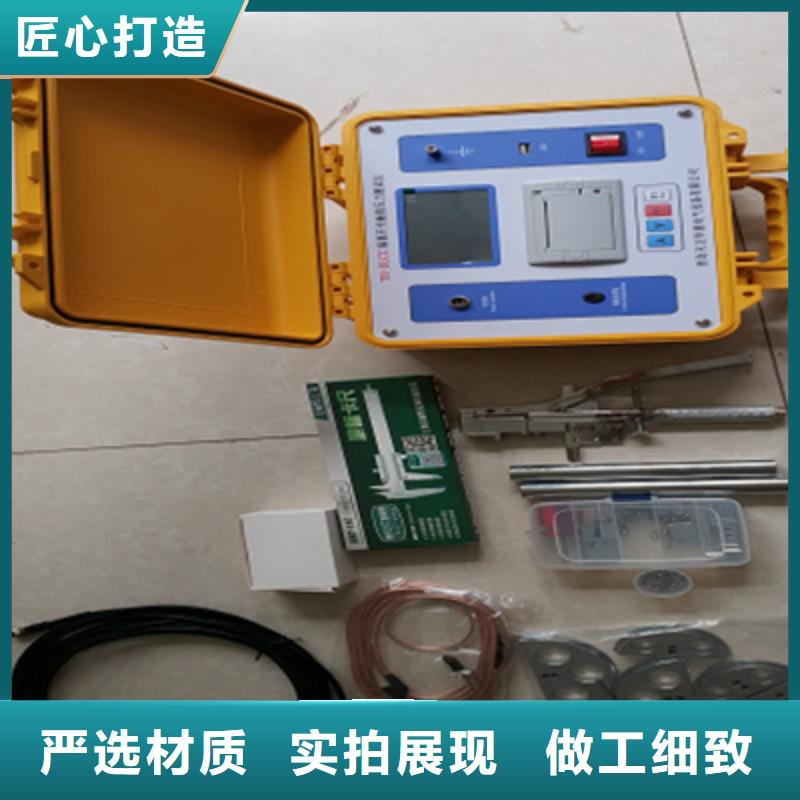

隔离开关触指压力测试仪如有几对触指则应分别测量DLCZB隔离开关触指压力仪是有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。注意：由于合闸时触头有冲击力，所以压力读数不能按“峰值”！供货说明：正常供货为一台仪器和通用钳式模拟触头一套。折臂式隔离开关模拟触头为专用传感器配件，在订货时需特别说明，需要单独购置。附测量方法图片一、转入式隔离开关触指接触压力的测量（如GW4、GW5型隔离开关），按图8、9要求更换测量附件二、折臂式隔离开关触指压力用DLCZ的测量（如GW16、GW17、GW22、GW23型隔离开关，已挂静触头），按图3、4要求更换测量附件三、户内隔离开关拍合式（GN系列）触指压力的测量，按图11要求更换测量附件（可测量触头开距8-70mm）四、用DLCZB折臂式专用测量传感器的测量方法，比钳式模拟触头测量更简单、更方便

隔离开关触指压力测试仪测试分闸可靠动作：将电压调节到额定电压的65％，按“分闸”按钮，断路器分闸动作；将电压调节到额定电压的120％，按“分闸”按钮，断路器分闸动作；则说明断路器在65％～120％，分闸可靠动作。例如：若额定电压为DC220V，则220V＊65％＝143V，220V＊120％＝264V，可分别将电压调节至143V，与264V，并执行分闸操作，断路器均分闸动作。5、合闸操作（1）执行合闸操作：将电压调节至额定值，按“合闸”按钮，断路器合闸动作。（2）测试合闸可靠动作：将电压调节到额定电压的80％，按“合闸”按钮，断路器合闸动作；将电压调节到额定电压的110％，按“合闸”按钮，断路器合闸动作；则说明断路器在80％～110％，合闸可靠动作。例如：若额定电压为DC220V，则220V＊80％＝176V，220V＊110％＝242V，可分别将电压调节至176V，与242V，并执行合闸操作，断路器均合闸动作。八、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

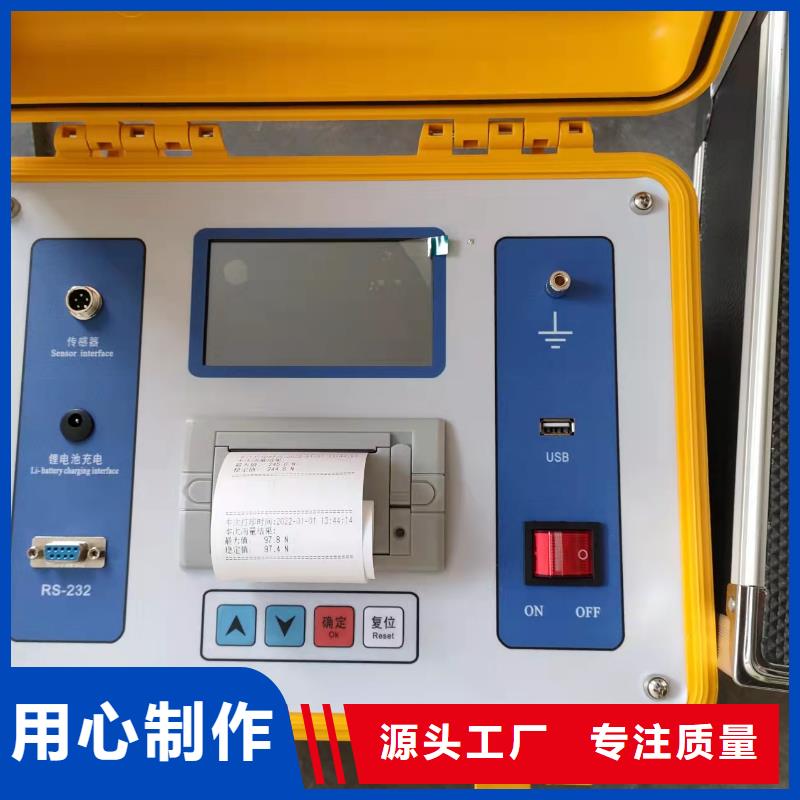

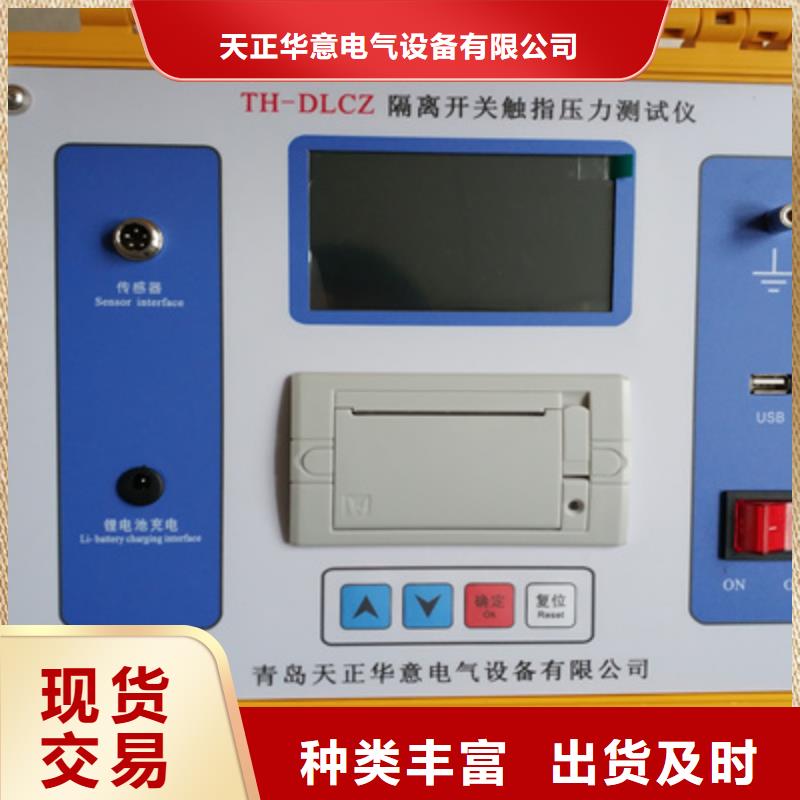

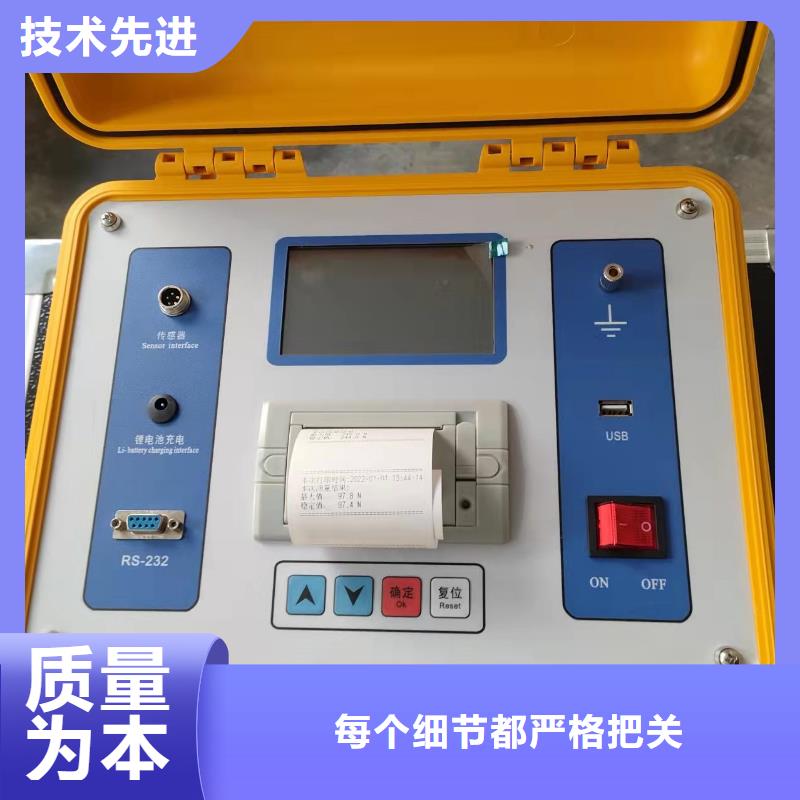

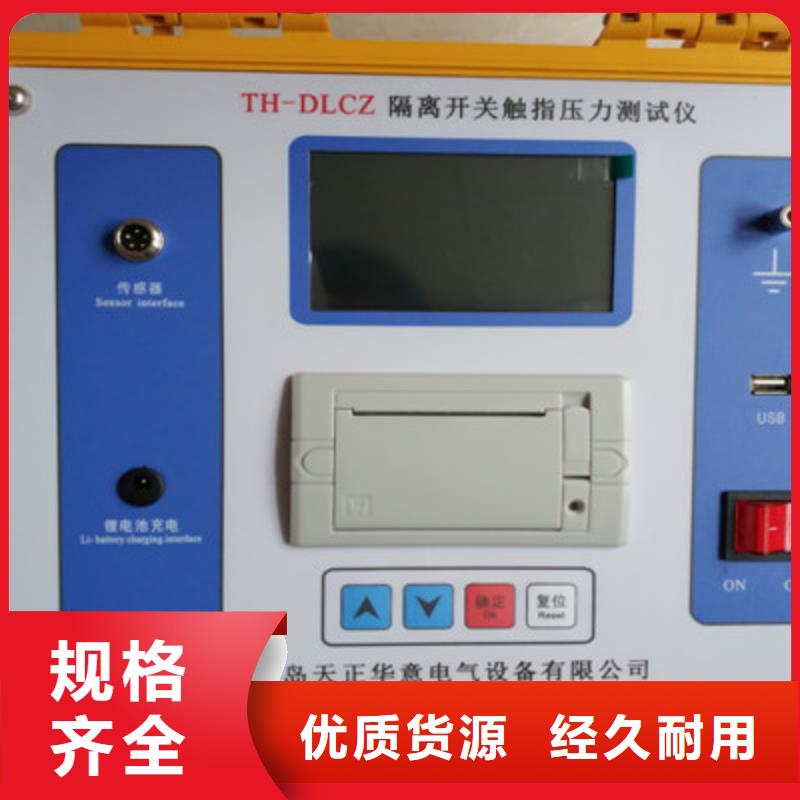

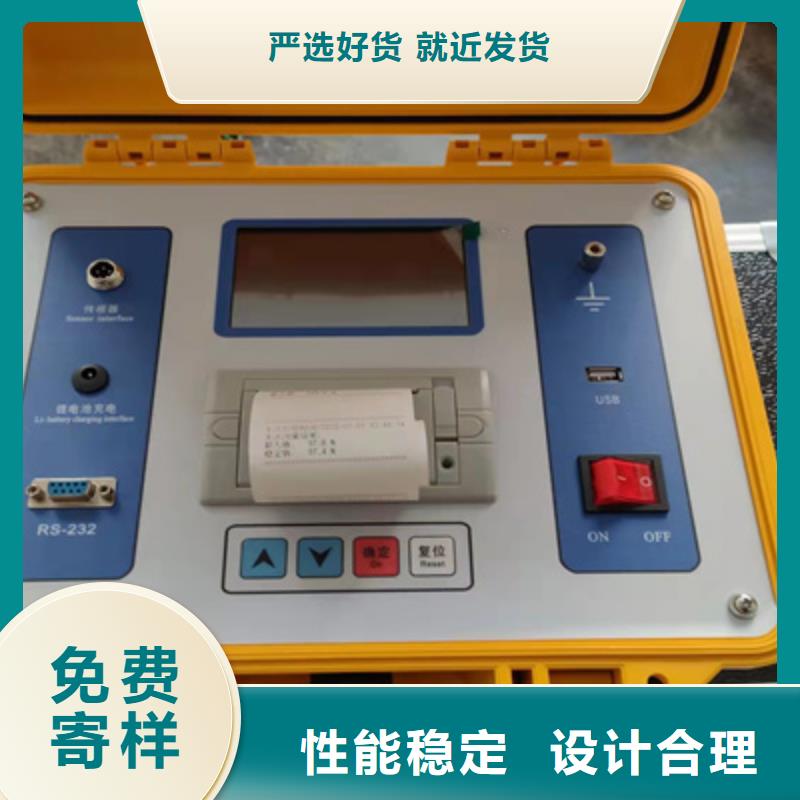

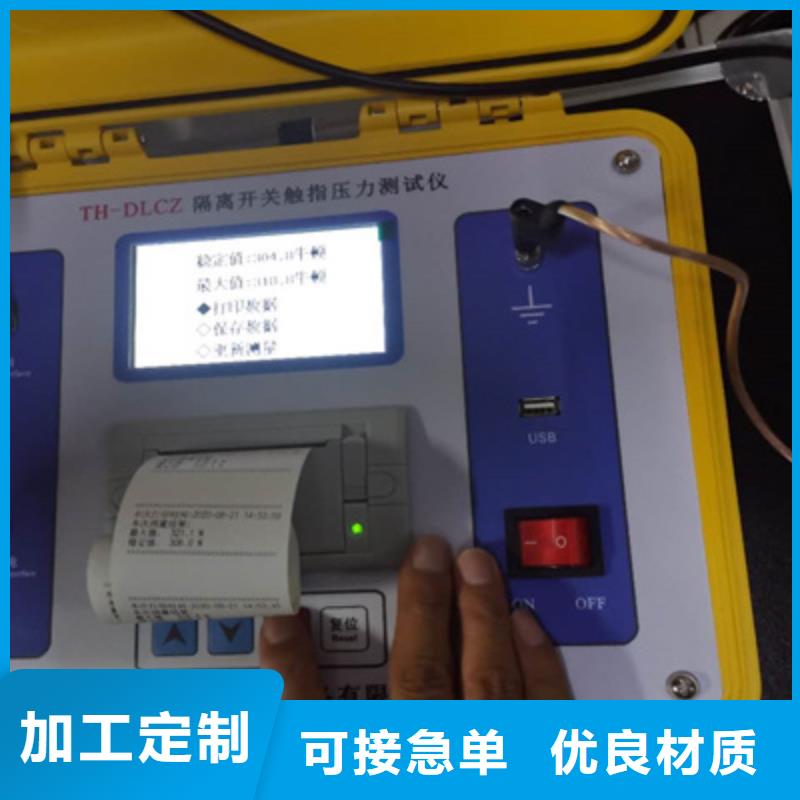

隔离开关触指压力测试仪 面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②充电接口 内部锂电池充电接口③USB接口仪器升级接口/联机接口④液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱⑤面板微型打印机打印测试报告及图谱⑥ 功能按键块 上、下移动光标或增、减当前光标处数值⑦传感器接口[确定]选择当前菜单或确认操作[复位]仪器复位传感器接口⑧电源插座开关输入电源AC220V±10％ 50Hz±10％ 1A四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b（用游标卡尺测量，见图2） 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意连接好接地线和传感器信号线，
