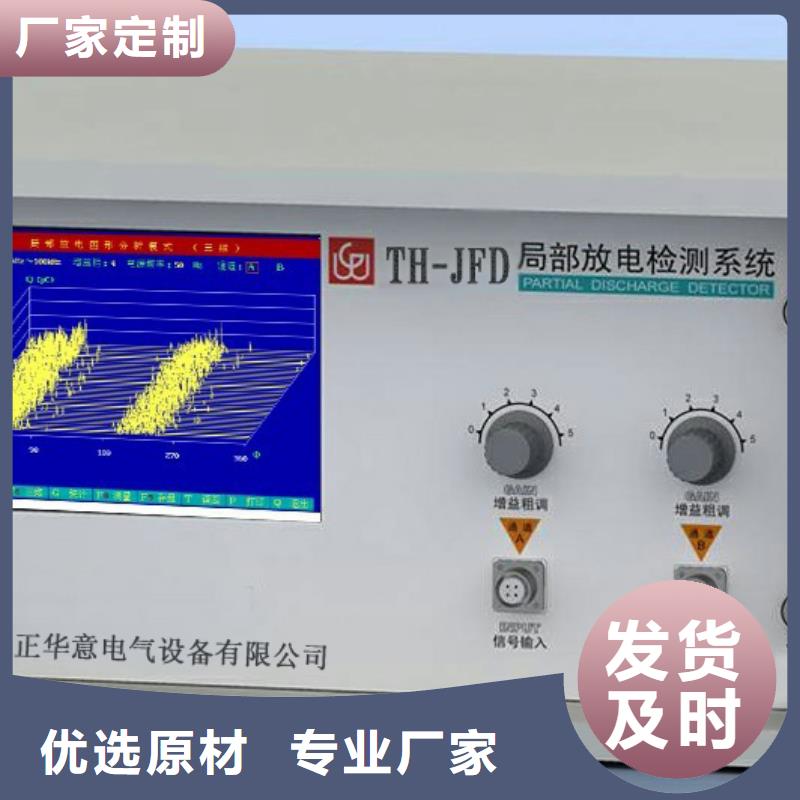

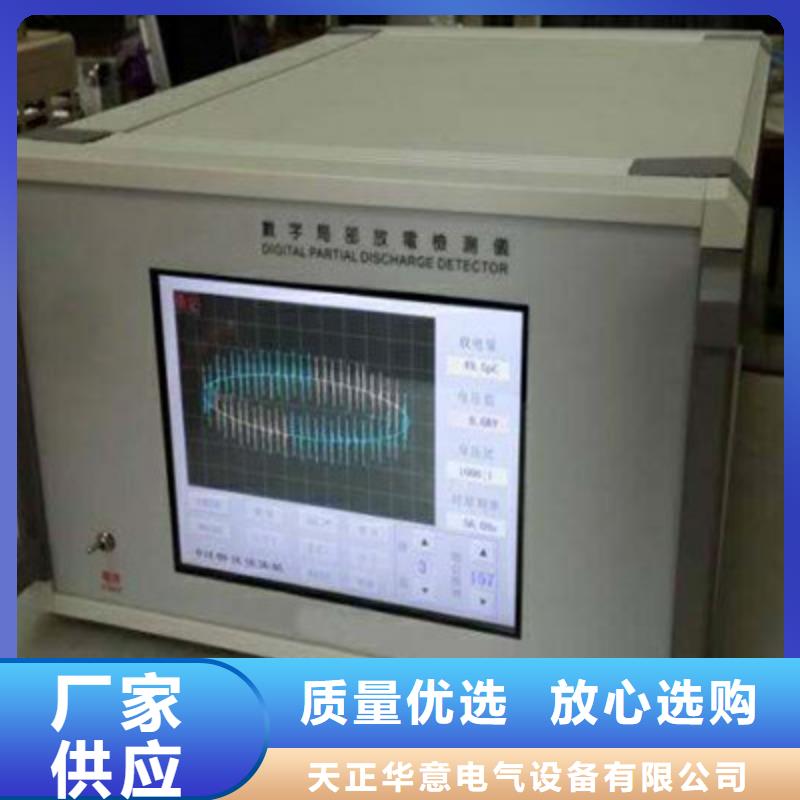

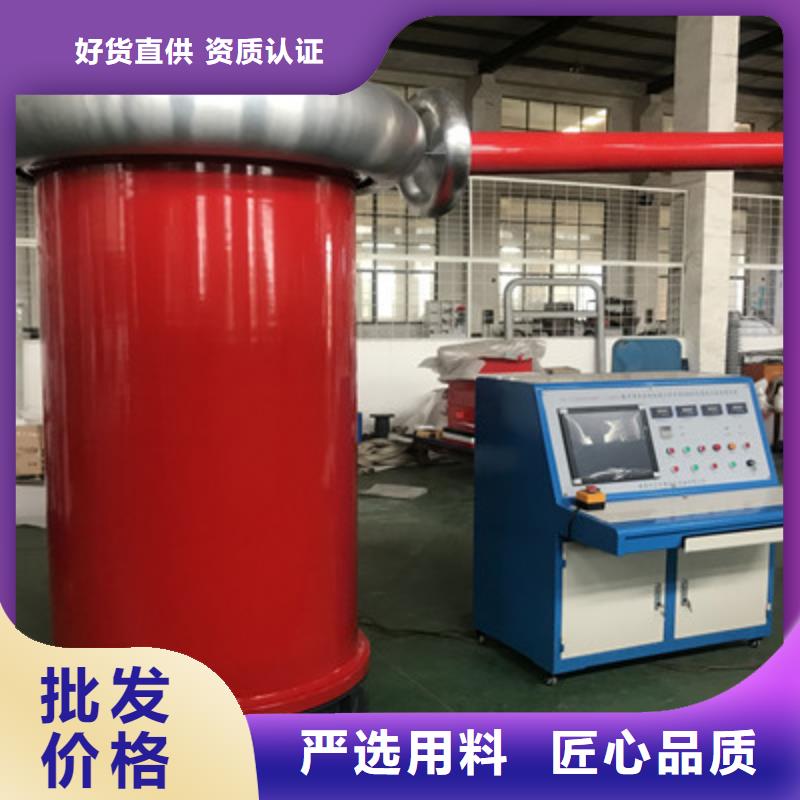

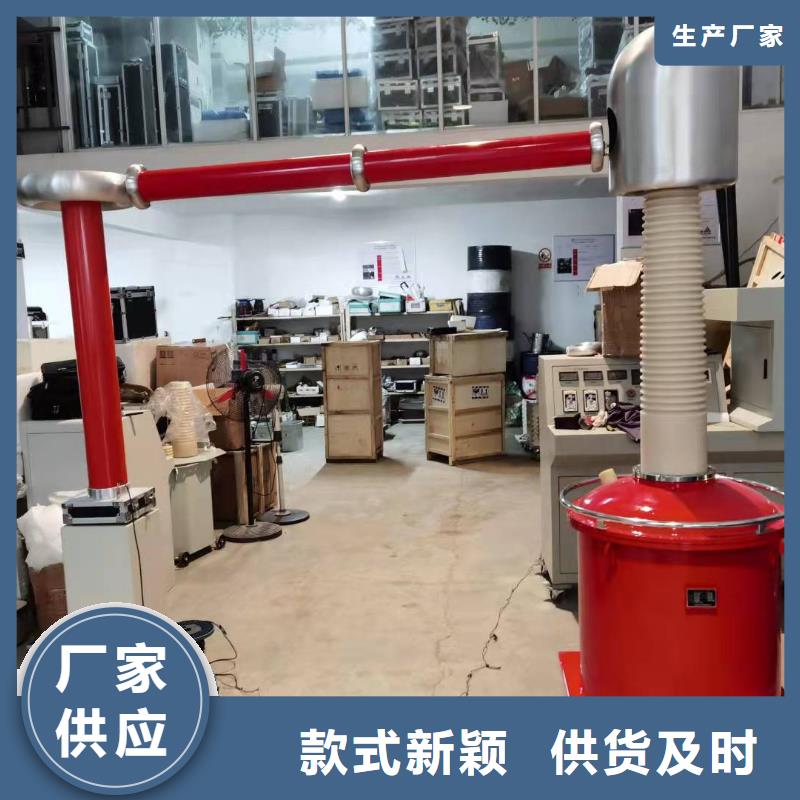

工频高压局放试验装置 概述TH-2020智能局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH-2002、TH-2006局放仪的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。与传统的模拟式示波管显示局部放电检测仪相比有以下特点：1.彩色显示器，双色显示波形，更清晰直观；2.可锁定波形，更方便仔细查看放电波形细节；3.自动测量并显示试验电源时基频率，无需手动切换；4.配备VGA接口，可外接大尺寸显示器；5.与示波管相比寿命更长。6.具有波形锁定、打印试验报告功能本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。

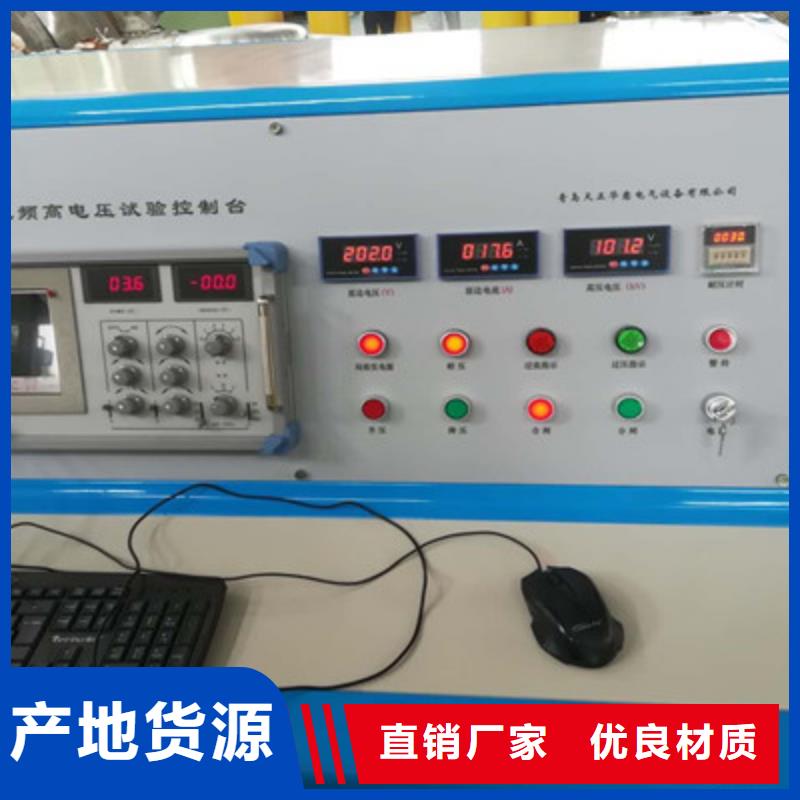

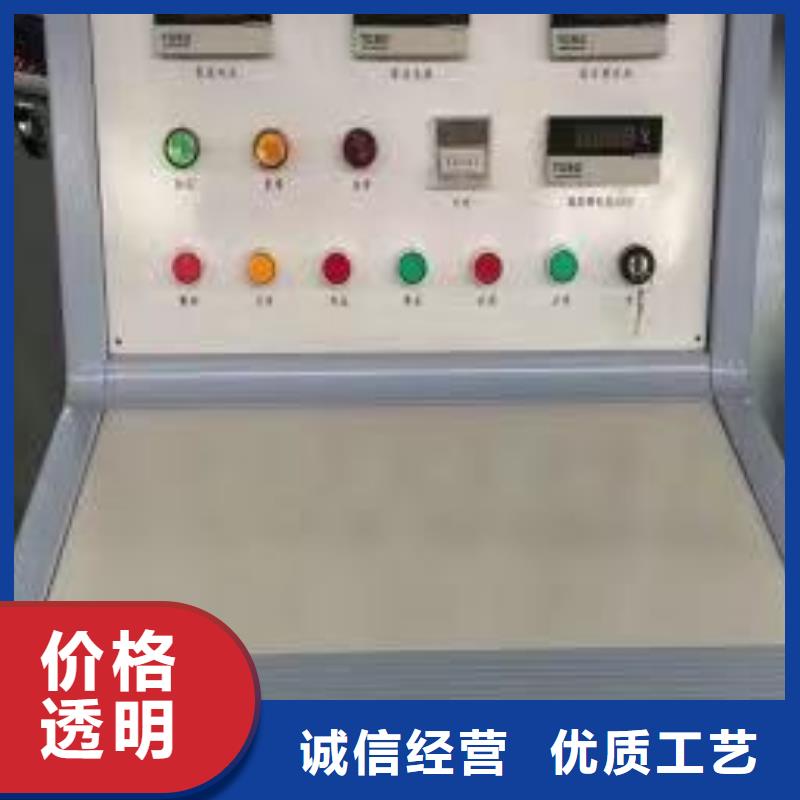

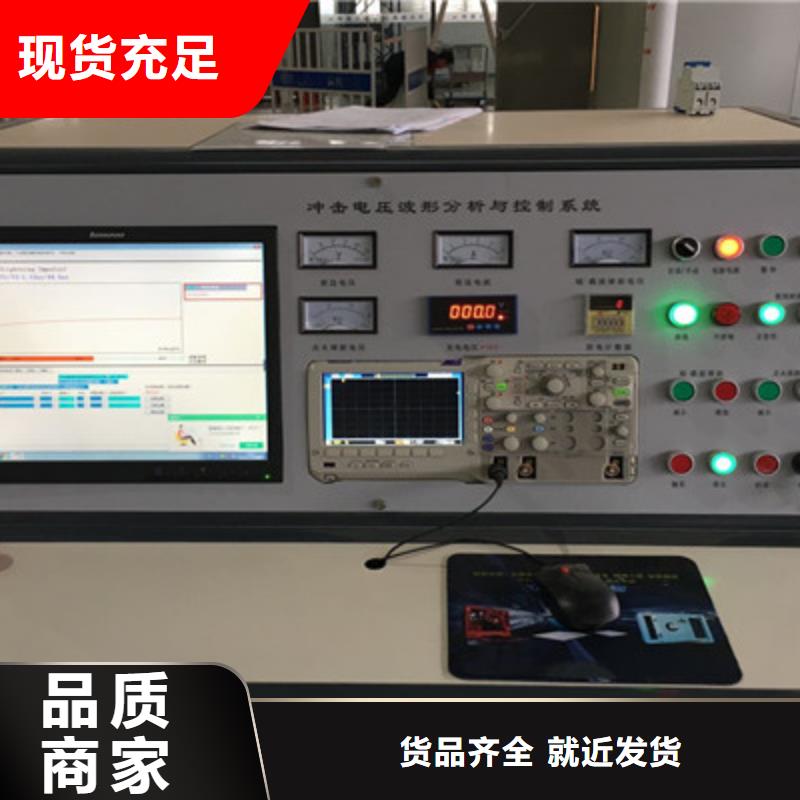

工频高压局放试验装置 工频/三倍频试验控制部分 该控制部分既可实现工频试验也可实现三倍频试验。通过旋钮切换接触器，改变试验回路，完成实验，互锁控制，互不影响。控制台设有控制、测量和保护系统。通过操作指令完成对试品在规定条件下的全部试验程序，并且测量试品的电压、电流或其它参数，耐压延时可在0-99hr时间间隔范围内调节。控制台面板安装电流、电压指示仪表，可以显示输入电压、输入电流，输出电压、输出电流等。（二）校正脉冲发生器型号：JZF-10输出电荷量档位：5 pC、10 pC、20 pC 、50pC极性：正负交替重复频率：1.2kHz频率变化范围：＞±100Hz脉冲上升沿时间：100uS注入电容：10pF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50pC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）输入单元（检测阻抗）型号：3＃输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗。本输入单元从1号~12号，及7R，能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。

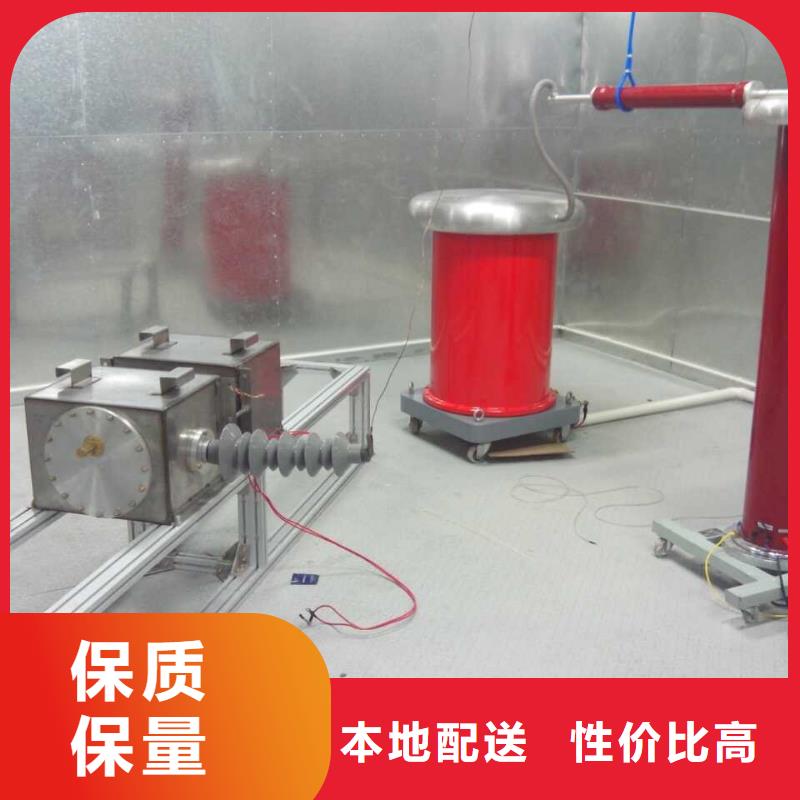

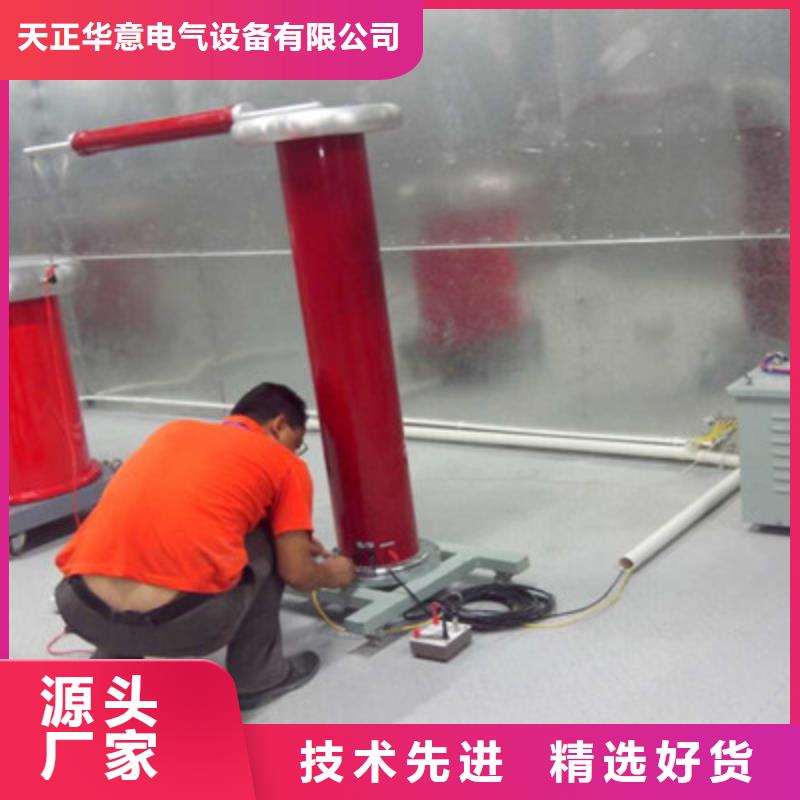

工频高压局放试验装置 校正脉冲发生器予以校正。注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。然后调节放大器增益调节，使该注入脉冲高度适当（示波屏上高度2cm以下），使数字表读数值与注入的已知电量相符。调定后放大器细调旋钮的位置不能再改变，需保持与校正时相同。校正完成后必须去掉校正方波发生器与试验回路的连接。（3）测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。旋转“椭圆旋转”开关，使椭圆旋转到预期的放电处于有利于观测的位置，连续升高电压，注意次出现的持续放电，当放电量超过规定的值时的电压即为局部放电起始电压。在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关（注意：细调旋钮的位置不能再变动），使显示屏上放电脉冲高度在0.2~2cm之间（数字电压表上的PC读数有效数字不能超过120.0），超过120至需要降低增益档测量。注意：本仪器使用数字表显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关用一个或两个时间窗，并调节门宽位置来改变椭圆上加亮区域（黄色）的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。三倍频感应法的试验步骤：将高频电源接入仪器后面板的高频电源插座，并将电源开关置于“开”的位子，其他试验方式同前试验。
